本發明涉及防盜鎖芯，具體為一種具有高防盜性的鎖芯及其鎖。

背景技術：

1、傳統的機械鎖一般由鎖殼及設于鎖殼內，并可沿鎖殼轉動的鎖心組成。鎖心內沿其軸向設有若干個成行排列的彈子孔，每個彈子孔內對應設有一個彈子，鎖殼內沿其軸向設有封珠及抵壓彈簧，抵壓彈簧與彈子之間設有卡珠，在原始狀態時，卡珠的一端置于鎖殼內，另一端置于鎖心內，當鑰匙插入插入到鎖心中時，鑰匙上的牙花使抵壓彈子發生軸向移動，移動到一定的位置時，卡珠會被彈子頂出鎖心，移至鎖殼內，促使鎖殼與鎖心解鎖；此類鎖件若采用鋼絲或其他部件插入開鎖口將彈子頂起，然后隨意選擇一把鑰匙也很容易將鎖打開，使得鎖件的安全性能降低，容易被技術性開啟，所以現在需要一種具有高防盜性的鎖芯及其鎖。

技術實現思路

1、本發明的目的在于提供一種具有高防盜性的鎖芯及其鎖，通過設置可以磁吸的圓柱插桿和需向內推動的內芯來保證鎖體整體的防盜性，以解決背景技術中提到的技術問題。

2、為實現上述目的，本發明提供如下技術方案：一種具有高防盜性的鎖芯及其鎖，包括鎖芯外殼，所述鎖芯外殼中部轉動安裝有轉動銷塊，所述鎖芯外殼內部位于轉動銷塊兩端分別安裝有一組內芯；

3、每組所述內芯外側分別套接有一組保護管，每組所述保護管中部貫穿開設有一組穿孔，所述內芯對應穿孔位置開設帶有加強鎖孔，所述鎖芯外殼對應各組穿孔位置開設有一組加強孔；

4、每組所述加強孔內部插接安裝有一組限位管，每組所述限位管底部彈性有一組伸縮桿，每組所述伸縮桿下部磁吸有一組圓柱插桿，所述圓柱插桿活動插入加強鎖孔內部。

5、優選的，所述鎖芯外殼中部開設有中槽，所述轉動銷塊轉動安裝于中槽內部，所述鎖芯外殼上部對應各組內芯安裝位置開設有若干組限位孔，每組所述加強孔分別開設對于兩組限位孔外側，所述鎖芯外殼每端向內開設有一組限位槽。

6、優選的，所述限位孔內部填放有彈性組件，每組所述彈性組件底部彈性安裝有一組彈子，每組所述彈子彈性插入對應內芯內部，所述限位管頂端螺紋安裝有連接鎖帽，所述連接鎖帽與伸縮桿伸縮頂端螺紋安裝，每組所述伸縮桿底端栓接安裝有一組限位板，每組所述限位板底部固定安裝有一組連接塊，每組所述限位板上部固定安裝有一組受力彈簧，且所述受力彈簧頂端彈性與限位管內壁接觸。

7、優選的，每組所述圓柱插桿頂端嵌入安裝有一組強磁鐵，所述圓柱插桿活動安裝于加強鎖孔內部，所述圓柱插桿通過強磁鐵與連接塊活動吸附安裝。

8、優選的，所述轉動銷塊兩端對應各組內芯位置分別開設有一組側槽，兩側所述側槽中部貫穿開設有鑰匙孔，每側所述側槽內部圍繞鑰匙孔對稱安裝有兩組弧形板。

9、優選的，每組所述弧形板中部連通安裝有一組環形板，每組所述環形板內部嵌入安裝有一組單向定位板，所述單向定位板向上延伸遮擋弧形板內部路徑。

10、優選的，所述內芯外弧面對應限位孔位置開設有插孔，每組所述內芯內部嵌入安裝有一組鑰匙插槽，各組所述插孔貫穿至鑰匙插槽內部，兩組所述內芯對應轉動銷塊一側分別安裝有兩組插桿，所述鑰匙插槽端面位于每組插桿外部固定安裝有一組接觸彈簧。

11、優選的，所述插桿末端彈性插于弧形板內部，每組所述接觸彈簧外端彈性接觸弧形板外表面，每組所述插桿轉動貼合于單向定位板表面。

12、優選的，每組所述穿孔外端安裝有外保護膠墊，所述保護管貼合限位槽內壁插入，所述外保護膠墊貼合限位槽內壁安裝，所述穿孔對應加強孔設置。

13、一種具有高防盜性的鎖，包括所述的具有高防盜性的鎖芯。

14、與現有技術相比，本發明的有益效果是：

15、通過設置的可以伸縮的伸縮桿來控制連接塊的具體使用位置，來保證連接塊在下移過程中與圓柱插桿頂端的強磁鐵吸附，從而完成對圓柱插桿的定位，且由于伸縮桿向下移動，使圓柱插桿插入鑰匙插槽內部，在不使用對應鑰匙時，無法將圓柱插桿完全撐起，使圓柱插桿卡入加強孔與加強鎖孔、穿孔之間，使內芯整體無法轉動，從而加強鎖芯的防盜性，此外，通過設置的而啟動來將內芯整體向外推出，在鑰匙插入內芯內部將加強鎖孔頂起后，由于內芯與轉動銷塊之間存有空隙，無法通過直接轉動鎖芯來轉動轉動銷塊開鎖，只能在插入鑰匙后向內推動，使插桿對應插入弧形板內部后轉動，使插桿接觸單向定位板完成受力，才能保證對于轉動銷塊的控制，通過圓柱插桿和插桿的雙重防盜結構來提升鎖體整體的防盜性。

技術特征：

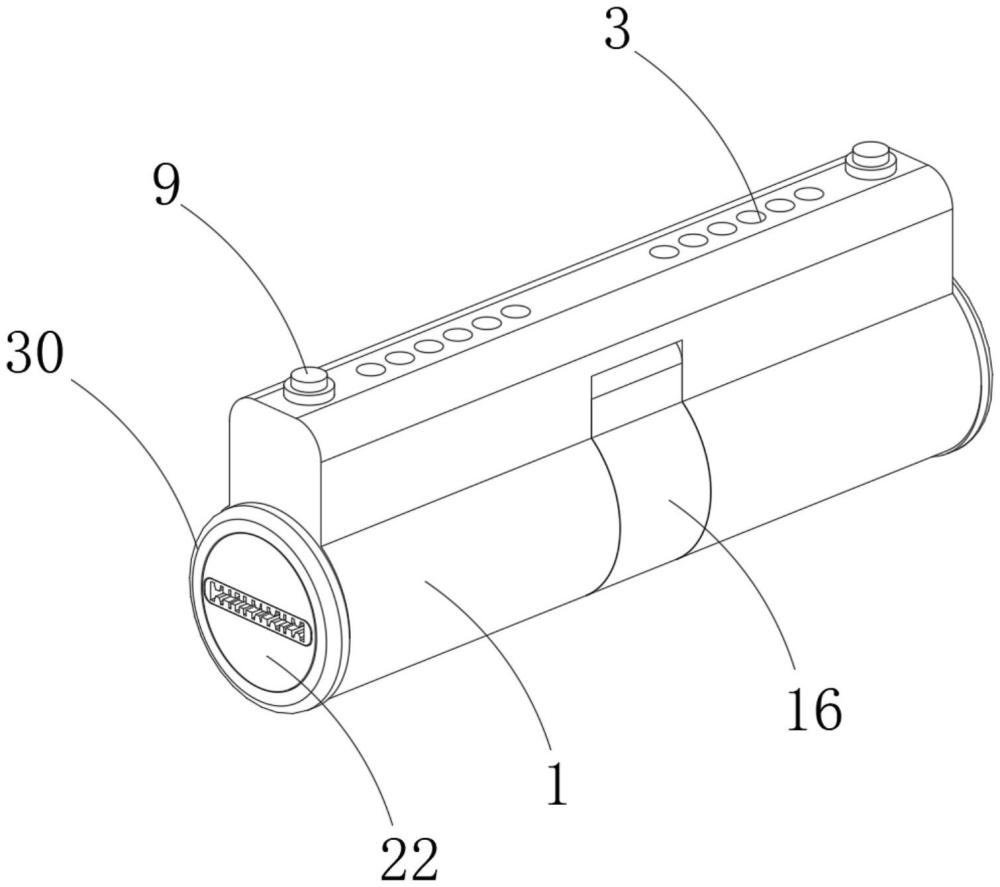

1.一種具有高防盜性的鎖芯，其特征在于：包括鎖芯外殼(1)，所述鎖芯外殼(1)中部轉動安裝有轉動銷塊(16)，所述鎖芯外殼(1)內部位于轉動銷塊(16)兩端分別安裝有一組內芯(22)；

2.根據權利要求1所述的一種具有高防盜性的鎖芯，其特征在于：所述鎖芯外殼(1)中部開設有中槽(2)，所述轉動銷塊(16)轉動安裝于中槽(2)內部，所述鎖芯外殼(1)上部對應各組內芯(22)安裝位置開設有若干組限位孔(3)，每組所述加強孔(4)分別開設對于兩組限位孔(3)外側，所述鎖芯外殼(1)每端向內開設有一組限位槽(5)。

3.根據權利要求2所述的一種具有高防盜性的鎖芯，其特征在于：所述限位孔(3)內部填放有彈性組件(6)，每組所述彈性組件(6)底部彈性安裝有一組彈子(7)，每組所述彈子(7)彈性插入對應內芯(22)內部，所述限位管(8)頂端螺紋安裝有連接鎖帽(9)，所述連接鎖帽(9)與伸縮桿(10)伸縮頂端螺紋安裝，每組所述伸縮桿(10)底端栓接安裝有一組限位板(11)，每組所述限位板(11)底部固定安裝有一組連接塊(12)，每組所述限位板(11)上部固定安裝有一組受力彈簧(13)，且所述受力彈簧(13)頂端彈性與限位管(8)內壁接觸。

4.根據權利要求3所述的一種具有高防盜性的鎖芯，其特征在于：每組所述圓柱插桿(14)頂端嵌入安裝有一組強磁鐵(15)，所述圓柱插桿(14)活動安裝于加強鎖孔(24)內部，所述圓柱插桿(14)通過強磁鐵(15)與連接塊(12)活動吸附安裝。

5.根據權利要求4所述的一種具有高防盜性的鎖芯，其特征在于：所述轉動銷塊(16)兩端對應各組內芯(22)位置分別開設有一組側槽(17)，兩側所述側槽(17)中部貫穿開設有鑰匙孔(18)，每側所述側槽(17)內部圍繞鑰匙孔(18)對稱安裝有兩組弧形板(19)。

6.根據權利要求5所述的一種具有高防盜性的鎖芯，其特征在于：每組所述弧形板(19)中部連通安裝有一組環形板(20)，每組所述環形板(20)內部嵌入安裝有一組單向定位板(21)，所述單向定位板(21)向上延伸遮擋弧形板(19)內部路徑。

7.根據權利要求6所述的一種具有高防盜性的鎖芯，其特征在于：所述內芯(22)外弧面對應限位孔(3)位置開設有插孔(23)，每組所述內芯(22)內部嵌入安裝有一組鑰匙插槽(25)，各組所述插孔(23)貫穿至鑰匙插槽(25)內部，兩組所述內芯(22)對應轉動銷塊(16)一側分別安裝有兩組插桿(26)，所述鑰匙插槽(25)端面位于每組插桿(26)外部固定安裝有一組接觸彈簧(27)。

8.根據權利要求7所述的一種具有高防盜性的鎖芯，其特征在于：所述插桿(26)末端彈性插于弧形板(19)內部，每組所述接觸彈簧(27)外端彈性接觸弧形板(19)外表面，每組所述插桿(26)轉動貼合于單向定位板(21)表面。

9.根據權利要求8所述的一種具有高防盜性的鎖芯，其特征在于：每組所述穿孔(29)外端安裝有外保護膠墊(30)，所述保護管(28)貼合限位槽(5)內壁插入，所述外保護膠墊(30)貼合限位槽(5)內壁安裝，所述穿孔(29)對應加強孔(4)設置。

10.一種具有高防盜性的鎖，其特征在于：包括上述權利要求1至9任一項所述的具有高防盜性的鎖芯。

技術總結
本發明公開了一種具有高防盜性的鎖芯及其鎖，包括鎖芯外殼，所述鎖芯外殼中部轉動安裝有轉動銷塊，所述鎖芯外殼內部位于轉動銷塊兩端分別安裝有一組內芯；每組所述內芯外側分別套接有一組保護管，每組所述保護管中部貫穿開設有一組穿孔，所述內芯對應穿孔位置開設帶有加強鎖孔。通過設置的可以伸縮的伸縮桿來控制連接塊的具體使用位置，來保證連接塊在下移過程中與圓柱插桿頂端的強磁鐵吸附，從而完成對圓柱插桿的定位，且由于伸縮桿向下移動，使圓柱插桿插入鑰匙插槽內部，在不使用對應鑰匙時，無法將圓柱插桿完全撐起，使圓柱插桿卡入加強孔與加強鎖孔、穿孔之間，使內芯整體無法轉動，從而加強鎖芯的防盜性。

技術研發人員：熊笑謙,高澤斌,張偉權
受保護的技術使用者：中山市基信鎖芯有限公司
技術研發日：
技術公布日：2025/3/10
