本技術涉及夾具，具體為一種汽車模具泡沫模型裝夾夾具。

背景技術：

1、在進行汽車模具泡沫模型的加工過程中，需要對泡沫模型的外觀進行加工處理，因此需要使用到裝夾夾具，對汽車模具泡沫模型進行固定，使其在外觀處理的過程中，不會輕易晃動，導致加工失敗。

2、根據專利網公開的一種汽車模具泡沫模型裝夾夾具(授權公告號為：cn216992147u)中所描述“本實用新型公開了一種汽車模具泡沫模型裝夾夾具，包括基座，基座內部的中段開設有控制槽，控制槽的內部設置有雙向絲桿，雙向絲桿外壁的中段固定設置有從動齒輪，雙向絲桿兩端螺紋部的外壁分別螺紋連接有驅動塊，驅動塊的上端面固定設置有連接塊，基座上端面的兩側均設置有夾板，基座上端面兩側夾板相向的一側分別設置有夾緊機構，控制槽的前端設置有驅動控制機構，雙向絲桿的上方設置有防塵機構。本實用新型針對現有技術中工作人員手動移動并且操作永磁吸盤對泡沫進行固定時，由于永磁吸盤需要固定多個，因此使得操作過于麻煩，不夠方便等問題進行改進，本實用新型具有對泡沫模型進行裝夾固定時，固定更加方便和輕松等優點”。

3、針對上述描述內容，申請人認為存在以下問題：

4、該實用新型在使用過程中，通過驅動電機，使雙向絲桿運動，即可對泡沫原料進行裝夾固定，利用設置的電磁塊能夠調節夾緊塊的位置，通過設置的防塵機構能夠進行防塵，但是在實際使用時，利用該裝夾夾具進行固定時，只能對泡沫原料的單面進行加工，當需要進行翻面加工時，需要將其拆卸，重新固定，導致操作繁瑣，因此需要改進出一種汽車模具泡沫模型裝夾夾具來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種汽車模具泡沫模型裝夾夾具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種汽車模具泡沫模型裝夾夾具，包括底板，所述底板的頂部設置有夾持調節機構，所述底板與夾持調節機構的頂部均設置有旋轉夾持機構。

3、所述旋轉夾持機構包括輔助轉動組件與夾持組件，所述夾持組件設置在輔助轉動組件的內側。

4、優選的，所述夾持調節機構包括限位桿座，所述限位桿座固定安裝在底板的頂部，所述底板的頂部固定安裝有螺紋桿座，所述螺紋桿座的外部螺紋安裝有內螺紋轉柱，所述內螺紋轉柱的右側固定安裝有傳動輥一，所述傳動輥一的外部傳動安裝有傳動帶，所述傳動帶的內部傳動安裝有傳動輥二，所述限位桿座的外部滑動安裝有移動板，所述移動板的內部固定安裝有電機一，便于通過移動板調節夾持的間距。

5、優選的，所述內螺紋轉柱轉動安裝在移動板的內部，所述電機一的傳動軸的右側與傳動輥二的左側固定安裝，提高了穩定性。

6、優選的，所述輔助轉動組件包括立板一，所述立板一固定安裝在移動板的頂部，所述立板一的內部轉動安裝有轉軸一，所述底板的頂部固定安裝有立板二，所述立板二的內部轉動安裝有轉軸二，所述轉軸二的外部固定安裝有齒環，所述立板二的左側固定安裝有電機二，所述電機二的傳動軸的右側固定安裝有齒輪，便于通過輔助轉動組件輔助夾持后的泡沫原料進行轉動。

7、優選的，所述齒輪的右側與立板二的左側轉動安裝，所述齒輪與齒環嚙合，便于在正常狀態下使泡沫原料轉動。

8、優選的，所述夾持組件包括滑槽板，所述滑槽板固定安裝在轉軸一的左側與轉軸二的右側，所述轉軸一與轉軸二的內部均固定安裝有電機三，所述滑槽板的內部滑動安裝有滑動夾板，所述滑動夾板的內側固定安裝有轉動限位塊，所述轉動限位塊的外部轉動安裝有轉動臂，所述轉動臂遠離轉動限位塊的一端轉動安裝有連接臂，便于通過夾持組件進行泡沫原料的夾持。

9、優選的，所述連接臂的外側與電機三的傳動軸的內側固定安裝，所述滑動夾板設置有四個，且四個所述滑動夾板呈對稱分布在滑槽板的內側，便于在正常狀態下進行夾持。

10、與現有技術相比，本實用新型提供了一種汽車模具泡沫模型裝夾夾具，具備以下有益效果：

11、1.該汽車模具泡沫模型裝夾夾具，通過設置的旋轉夾持機構，在使用過程中，將待進行加工的泡沫原料放置在滑動夾板的內側，驅動電機三，使電機三的傳動軸帶動連接臂轉動，此時連接臂的兩端拉動轉動臂，即可使轉動限位塊相向移動，夾住泡沫原料，當泡沫原料的一個面加工完畢需要翻面時，驅動電機二，即可使齒輪帶動齒環轉動，使得轉軸二帶動滑動夾板轉動，使得泡沫原料翻面進行加工處理，避免了需要重新拆卸原料并翻面導致的繁瑣，提高了加工的效率。

12、2.該汽車模具泡沫模型裝夾夾具，通過設置的夾持調節機構，在使用過程中，根據需要夾持的泡沫原料的長度，驅動電機一，使電機一的傳動軸帶動傳動輥二轉動，在傳動帶的傳動下，傳動輥一帶動內螺紋轉柱轉動，使得移動板能夠在限位桿座的限制下，左右移動，即可進行夾持寬度的調節，實現了調節夾持寬度的功能。

技術特征：

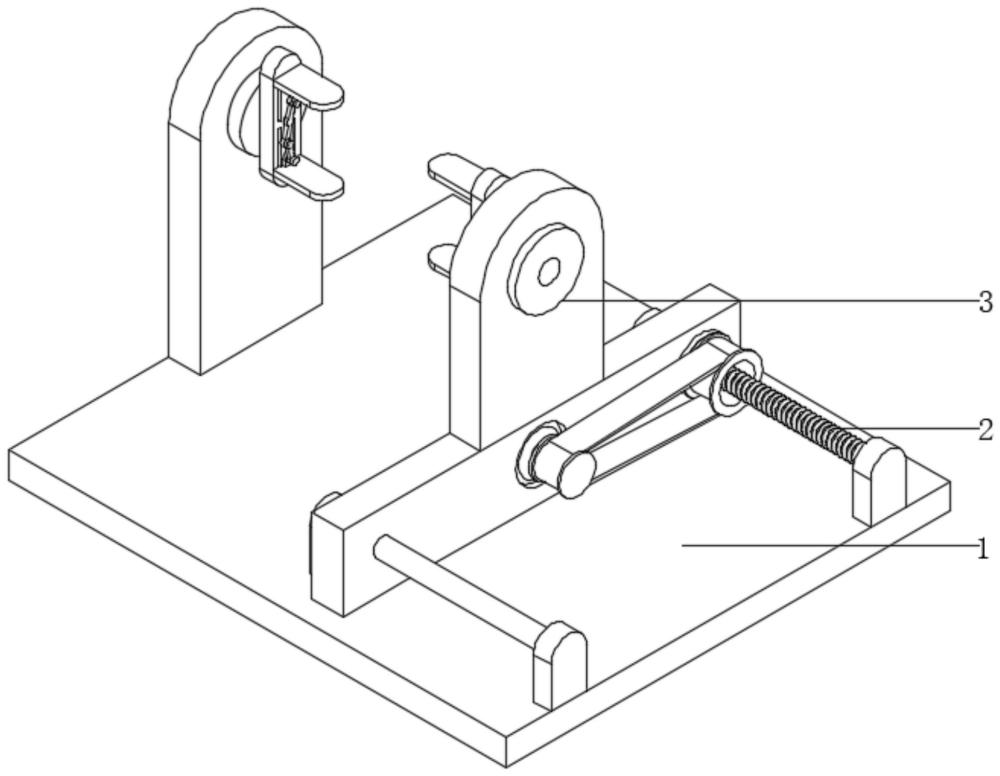

1.一種汽車模具泡沫模型裝夾夾具，包括底板（1），其特征在于：所述底板（1）的頂部設置有夾持調節機構（2），所述底板（1）與夾持調節機構（2）的頂部均設置有旋轉夾持機構（3）；

2.根據權利要求1所述的一種汽車模具泡沫模型裝夾夾具，其特征在于：所述內螺紋轉柱（23）轉動安裝在移動板（27）的內部，所述電機一（28）的傳動軸的右側與傳動輥二（26）的左側固定安裝。

3.根據權利要求1所述的一種汽車模具泡沫模型裝夾夾具，其特征在于：所述齒輪（317）的右側與立板二（313）的左側轉動安裝，所述齒輪（317）與齒環（315）嚙合。

4.根據權利要求1所述的一種汽車模具泡沫模型裝夾夾具，其特征在于：所述連接臂（326）的外側與電機三（322）的傳動軸的內側固定安裝，所述滑動夾板（323）設置有四個，且四個所述滑動夾板（323）呈對稱分布在滑槽板（321）的內側。

技術總結
本技術涉及夾具技術領域，且公開了一種汽車模具泡沫模型裝夾夾具，包括底板，所述底板的頂部設置有夾持調節機構，所述底板與夾持調節機構的頂部均設置有旋轉夾持機構。該汽車模具泡沫模型裝夾夾具，通過設置的旋轉夾持機構，在使用過程中，將待進行加工的泡沫原料放置在滑動夾板的內側，驅動電機三，使電機三的傳動軸帶動連接臂轉動，此時連接臂的兩端拉動轉動臂，即可使轉動限位塊相向移動，夾住泡沫原料，當泡沫原料的一個面加工完畢需要翻面時，驅動電機二，即可使齒輪帶動齒環轉動，使得轉軸二帶動滑動夾板轉動，使得泡沫原料翻面進行加工處理，避免了需要重新拆卸原料并翻面導致的繁瑣，提高了加工的效率。

技術研發人員：季偉良,杜明邦,欒靜靜,欒大全
受保護的技術使用者：煙臺大牛機械有限公司
技術研發日：20240415
技術公布日：2025/4/24
