本技術涉及執行器，尤其涉及一款執行器夾取翻轉180度機構。

背景技術：

1、執行器是自動控制系統中必不可少的一個重要組成部分。它的作用是接受控制器送來的控制信號，改變被控介質的大小，從而將被控變量維持在所要求的數值上或一定的范圍內。執行器按其能源形式可分為氣動、液動、電動三大類。氣動執行器用壓縮空氣作為能源，其特點是結構簡單、動作可靠、平穩、輸出推力較大、維修方便、防火防爆，而且價格較低，因此廣泛地應用于化工、造紙、煉油等生產過程中，它可以方便地與被動儀表配套使用。即使是使用電動儀表或計算機控制時，只要經過電-氣轉換器或電-氣閥門定位器將電信號轉換為20-100kpa的標準氣壓信號，仍然可用氣動執行器。電動執行器的能源取用方便，信號傳遞迅速，但結構復雜、防爆性能差。液動執行器在化工、煉油等生產過程中基本上不使用，它的特點是輸出推力很大，隨著社會的發展，當物料需要進行翻轉時使用執行器夾取翻轉180度機構。

2、發明人在日常工作中發現，當物料運輸至指定位置時，啟動設備，以便設備對物料進行夾持翻轉，但是設備長時間使用時會導致夾塊與加工塊之間的縫隙處會堆積大量的灰塵，致使設備在使用的過程中會出現卡頓的情況，進而導致設備的正常運行精度和性能出現受影響的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在設備的正常運行精度和性能出現受影響的缺點，而提出的一款執行器夾取翻轉180度機構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一款執行器夾取翻轉180度機構，包括加工塊、轉動盤和防塵裝置，所述加工塊安裝在轉動盤的表面上，所述加工塊的內表面安裝有夾塊，所述夾塊位于轉動盤的一側，所述防塵裝置設置在加工塊的表面上，所述防塵裝置包括防塵板，所述防塵板放置在加工塊的表面上，所述防塵板與夾塊的表面觸接，所述防塵板的表面固定連接有擋板，所述擋板與加工塊的表面觸接，所述夾塊的表面固定連接有定位塊，所述定位塊位于轉動盤的一側，所述防塵板遠離轉動盤一側的表面固定連接有支撐板，所述支撐板與定位塊相抵，所述支撐板的表面開設有螺紋口，所述螺紋口位于轉動盤的一側，所述螺紋口與定位塊的表面相通，螺紋口可以與支撐板和定位塊相配合以達到支撐和引導螺紋塊的目的。

3、優選的，所述支撐板表面的螺紋口螺紋連接有螺紋塊，所述螺紋塊與定位塊表面的螺紋口螺紋連接，螺紋塊可以與支撐板相配合以達到限制防塵板的目的。

4、優選的，所述夾塊的表面設置有緩沖裝置，所述緩沖裝置包括插條，所述插條與夾塊的內表面插接，所述插條位于轉動盤的一側，插條可以與夾塊相配合以達到支撐插條的目的。

5、優選的，所述插條一側的表面固定連接有連接板，所述連接板位于轉動盤的一側，所述連接板與夾塊的表面觸接，連接板可以與插條相配合以達到支撐連接板的目的。

6、優選的，所述連接板遠離插條一側的表面固定連接有海綿墊，所述海綿墊位于轉動盤的一側，海綿墊可以與連接板相配合以達到支撐海綿墊的目的。

7、優選的，所述夾塊的內表面滑動連接有插桿，所述插桿與插條的內表面插接，所述插桿與夾塊之間固定連接有復位彈簧，所述復位彈簧位于插條的一側，插桿可以與復位彈簧和插條相配合以達到限制插條滑動的目的。

8、與現有技術相比，本實用新型的優點和積極效果在于：

9、1、本實用新型中，通過設置防塵裝置，當設備使用時，降低灰塵對設備的影響，使用設備，設備通過擠壓物料并帶動物料轉動以達到夾住物料進行翻轉的目的，將防塵板套設在加工塊上，防塵板和擋板堵住加工塊與夾塊之間的縫隙，轉動螺紋塊，螺紋塊插入定位塊中進行螺紋連接，通過設置防塵裝置，有效的降低灰塵對設備的影響，當設備使用時，安裝防塵裝置，避免了灰塵落入夾塊與加工塊之間的縫隙中，提高了防塵裝置對設備的輔助性，降低了灰塵對設備的影響，提高了設備的工作進度和性能。

技術特征：

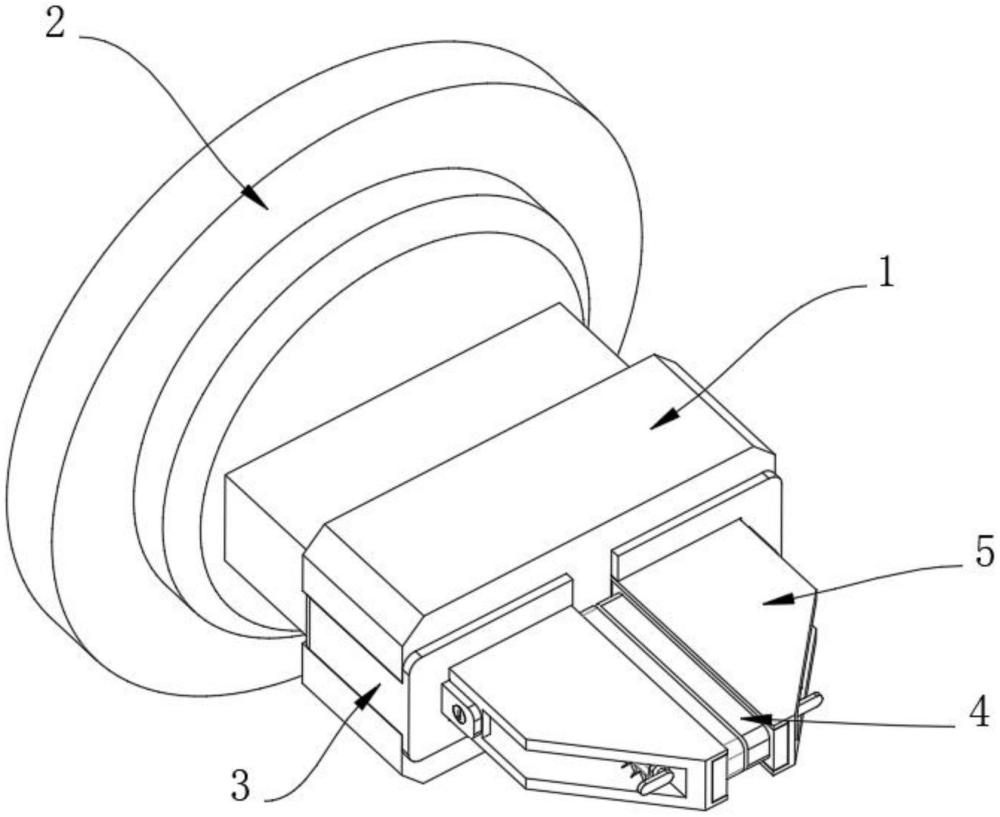

1.一款執行器夾取翻轉180度機構，包括加工塊(1)、轉動盤(2)和防塵裝置(3)，其特征在于：所述加工塊(1)安裝在轉動盤(2)的表面上，所述加工塊(1)的內表面安裝有夾塊(5)，所述夾塊(5)位于轉動盤(2)的一側，所述防塵裝置(3)設置在加工塊(1)的表面上，所述防塵裝置(3)包括防塵板(35)，所述防塵板(35)放置在加工塊(1)的表面上，所述防塵板(35)與夾塊(5)的表面觸接，所述防塵板(35)的表面固定連接有擋板(34)，所述擋板(34)與加工塊(1)的表面觸接，所述夾塊(5)的表面固定連接有定位塊(33)，所述定位塊(33)位于轉動盤(2)的一側，所述防塵板(35)遠離轉動盤(2)一側的表面固定連接有支撐板(32)，所述支撐板(32)與定位塊(33)相抵。

2.根據權利要求1所述的一款執行器夾取翻轉180度機構，其特征在于：所述支撐板(32)的表面開設有螺紋口(36)，所述螺紋口(36)位于轉動盤(2)的一側，所述螺紋口(36)與定位塊(33)的表面相通。

3.根據權利要求2所述的一款執行器夾取翻轉180度機構，其特征在于：所述支撐板(32)表面的螺紋口(36)螺紋連接有螺紋塊(31)，所述螺紋塊(31)與定位塊(33)表面的螺紋口(36)螺紋連接。

4.根據權利要求1所述的一款執行器夾取翻轉180度機構，其特征在于：所述夾塊(5)的表面設置有緩沖裝置(4)，所述緩沖裝置(4)包括插條(43)，所述插條(43)與夾塊(5)的內表面插接，所述插條(43)位于轉動盤(2)的一側。

5.根據權利要求4所述的一款執行器夾取翻轉180度機構，其特征在于：所述插條(43)一側的表面固定連接有連接板(42)，所述連接板(42)位于轉動盤(2)的一側，所述連接板(42)與夾塊(5)的表面觸接。

6.根據權利要求5所述的一款執行器夾取翻轉180度機構，其特征在于：所述連接板(42)遠離插條(43)一側的表面固定連接有海綿墊(41)，所述海綿墊(41)位于轉動盤(2)的一側。

7.根據權利要求4所述的一款執行器夾取翻轉180度機構，其特征在于：所述夾塊(5)的內表面滑動連接有插桿(44)，所述插桿(44)與插條(43)的內表面插接，所述插桿(44)與夾塊(5)之間固定連接有復位彈簧(45)，所述復位彈簧(45)位于插條(43)的一側。

技術總結
本技術涉及執行器技術領域，具體為一款執行器夾取翻轉180度機構，包括加工塊、轉動盤和防塵裝置，加工塊安裝在轉動盤的表面上，加工塊的內表面安裝有夾塊，夾塊位于轉動盤的一側，防塵裝置設置在加工塊的表面上，防塵裝置包括防塵板，防塵板放置在加工塊的表面上，防塵板與夾塊的表面觸接，防塵板的表面固定連接有擋板，擋板與加工塊的表面觸接，夾塊的表面固定連接有定位塊，定位塊位于轉動盤的一側。本技術，通過設置防塵裝置，有效的降低灰塵對設備的影響，當設備使用時，安裝防塵裝置，避免了灰塵落入夾塊與加工塊之間的縫隙中，提高了防塵裝置對設備的輔助性，降低了灰塵對設備的影響，提高了設備的工作進度和性能。
