本技術涉及碎瓣收集，具體為一種永生花加工生產用碎瓣收集裝置。

背景技術：

1、生花也叫保鮮花、生態花，是將鮮花經過脫水、脫色、烘干、染色等一系列復雜工序加工而成的干花；

2、永生花在生產的過程中，永生花中會夾雜著碎瓣，需要操作人員對碎瓣進行收集，在現有的技術中，一般都是通過操作人員人工對永生花中夾雜的碎瓣進行收集，操作人員在對碎瓣進行收集時較為不便，效率較低，影響對永生花的生產效率。

技術實現思路

1、為了解決操作人員在對碎瓣進行收集時較為不便，效率較低的問題；本實用新型的目的在于提供一種永生花加工生產用碎瓣收集裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：包括底板，所述底板的正上方設有框體，所述框體的正下方轉動設有對稱分布的轉動桿，所述轉動桿的外部均固定套設有均勻分布的多個凸輪，所述框體的兩側外壁均固定設有對稱分布的振動板，所述振動板與凸輪配合使用，所述框體的兩側外壁均固定設有對稱分布的升降板，所述升降板的下表面均固定設有彈簧，所述彈簧的底端與底板的上表面固定安裝，所述底板的上表面設有收集箱，所述收集箱位于框體的正下方。

3、優選地，所述框體的內部轉動設有雙頭螺桿，所述雙頭螺桿的外部螺紋套設有對稱分布的移動塊，所述移動塊的一端均固定設有移動板，所述移動板相互靠近的一側均固定設有均勻分布的多個移動桿，所述移動桿相互靠近的一端均固定設有夾持板。

4、與現有技術相比，本實用新型的有益效果在于：

5、1、本申請能夠達到方便對碎瓣進行收集的效果，在使用時，操作人員能夠快速的對碎瓣進行收集，提高了對永生花的生產效率。

6、2、本申請能夠達到對永生花進行固定的效果，方便帶動永生花進行振動，避免在振動的過程中永生花掉落。

技術特征：

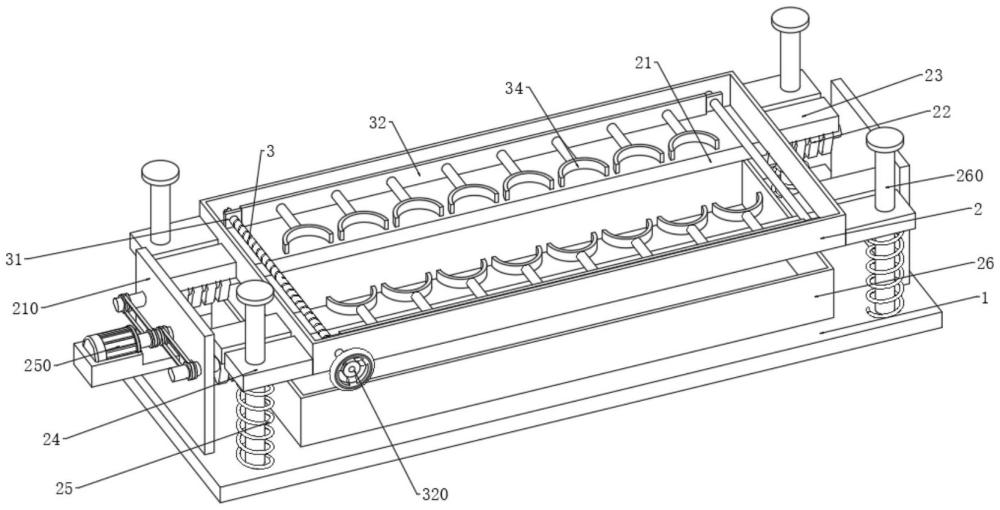

1.一種永生花加工生產用碎瓣收集裝置，包括底板(1)，其特征在于：所述底板(1)的正上方設有框體(2)，所述框體(2)的正下方轉動設有對稱分布的轉動桿(21)，所述轉動桿(21)的外部均固定套設有均勻分布的多個凸輪(22)，所述框體(2)的兩側外壁均固定設有對稱分布的振動板(23)，所述振動板(23)與凸輪(22)配合使用，所述框體(2)的兩側外壁均固定設有對稱分布的升降板(24)，所述升降板(24)的下表面均固定設有彈簧(25)，所述彈簧(25)的底端與底板(1)的上表面固定安裝，所述底板(1)的上表面設有收集箱(26)，所述收集箱(26)位于框體(2)的正下方。

2.如權利要求1所述的一種永生花加工生產用碎瓣收集裝置，其特征在于，所述框體(2)的內部轉動設有雙頭螺桿(3)，所述雙頭螺桿(3)的外部螺紋套設有對稱分布的移動塊(31)，所述移動塊(31)的一端均固定設有移動板(32)，所述移動板(32)相互靠近的一側均固定設有均勻分布的多個移動桿(33)，所述移動桿(33)相互靠近的一端均固定設有夾持板(34)。

3.如權利要求1所述的一種永生花加工生產用碎瓣收集裝置，其特征在于，所述轉動桿(21)的兩端均轉動設有固定板(210)，所述固定板(210)的底端與底板(1)的上表面固定安裝。

4.如權利要求3所述的一種永生花加工生產用碎瓣收集裝置，其特征在于，所述轉動桿(21)的一端轉動貫穿于其中一個固定板(210)，所述固定板(210)的一側轉動設有驅動桿(220)，所述驅動桿(220)與轉動桿(21)的外部均固定套設有同步輪(230)，兩個所述同步輪(230)之間均傳動設有皮帶(240)。

5.如權利要求4所述的一種永生花加工生產用碎瓣收集裝置，其特征在于，所述驅動桿(220)的一端設有電機(250)，所述電機(250)的驅動端與驅動桿(220)同軸固定安裝。

6.如權利要求2所述的一種永生花加工生產用碎瓣收集裝置，其特征在于，所述雙頭螺桿(3)的一端固定設有連接桿(310)，所述連接桿(310)的一端轉動貫穿于框體(2)的一側壁置于外部，所述連接桿(310)遠離雙頭螺桿(3)的一端固定設有轉把(320)。

7.如權利要求1所述的一種永生花加工生產用碎瓣收集裝置，其特征在于，所述彈簧(25)中均設有穩定桿(260)，所述穩定桿(260)的底端與底板(1)的上表面固定安裝，所述穩定桿(260)分別滑動貫穿于對應的升降板(24)。

8.如權利要求2所述的一種永生花加工生產用碎瓣收集裝置，其特征在于，所述移動板(32)遠離移動塊(31)的一端均固定設有導向塊(330)，所述導向塊(330)中共同滑動插設有導向桿(340)，所述導向桿(340)的兩端與框體(2)的內壁固定安裝。

技術總結
本技術公開了一種永生花加工生產用碎瓣收集裝置，涉及碎瓣收集技術領域；包括底板，底板的正上方設有框體，框體的正下方轉動設有對稱分布的轉動桿，轉動桿的外部均固定套設有均勻分布的多個凸輪，框體的兩側外壁均固定設有對稱分布的振動板，振動板與凸輪配合使用，框體的兩側外壁均固定設有對稱分布的升降板，升降板的下表面均固定設有彈簧，彈簧的底端與底板的上表面固定安裝，底板的上表面設有收集箱，收集箱位于框體的正下方，框體的內部轉動設有雙頭螺桿，雙頭螺桿的外部螺紋套設有對稱分布的移動塊，本申請能夠達到方便對碎瓣進行收集的效果，在使用時，操作人員能夠快速的對碎瓣進行收集，提高了對永生花的生產效率。

技術研發人員：鄧鵬,羅可
受保護的技術使用者：昆明青荇園藝有限公司
技術研發日：20240704
技術公布日：2025/4/24
