本技術涉及鋰電池加工設備領域，特別涉及一種用于鋰電池加工設備的轉接工件。

背景技術：

1、在鋰電池加工設備中，例如噴涂絕緣漆、檢測以及填充等工序中，經常會使用到夾爪進而對鋰電池進行夾取轉移，進而實現預定的工序轉移。

2、現有的電機和夾爪之間一般會設置銜接工件，進而實現電機和夾爪之間的配合，例如旋轉電機與夾爪之間或旋轉電機與承接座(還需要安裝夾持電機或伸縮電機等)之間，因此銜接工件的設置關系著安裝的便捷性以及標準性。隨著生產設備的規模性生產，在實際的組裝和生產中，發現某些標準件的采購成本較高，因此為上述不足設計一種標準工件，以降低設備成本，同時提高安裝效率以及安裝精度。

技術實現思路

1、本實用新型的主要目的是提出一種用于鋰電池加工設備的轉接工件，旨在解決上述技術問題。

2、為實現上述目的，本實用新型提出一種用于鋰電池加工設備的轉接工件，包括：

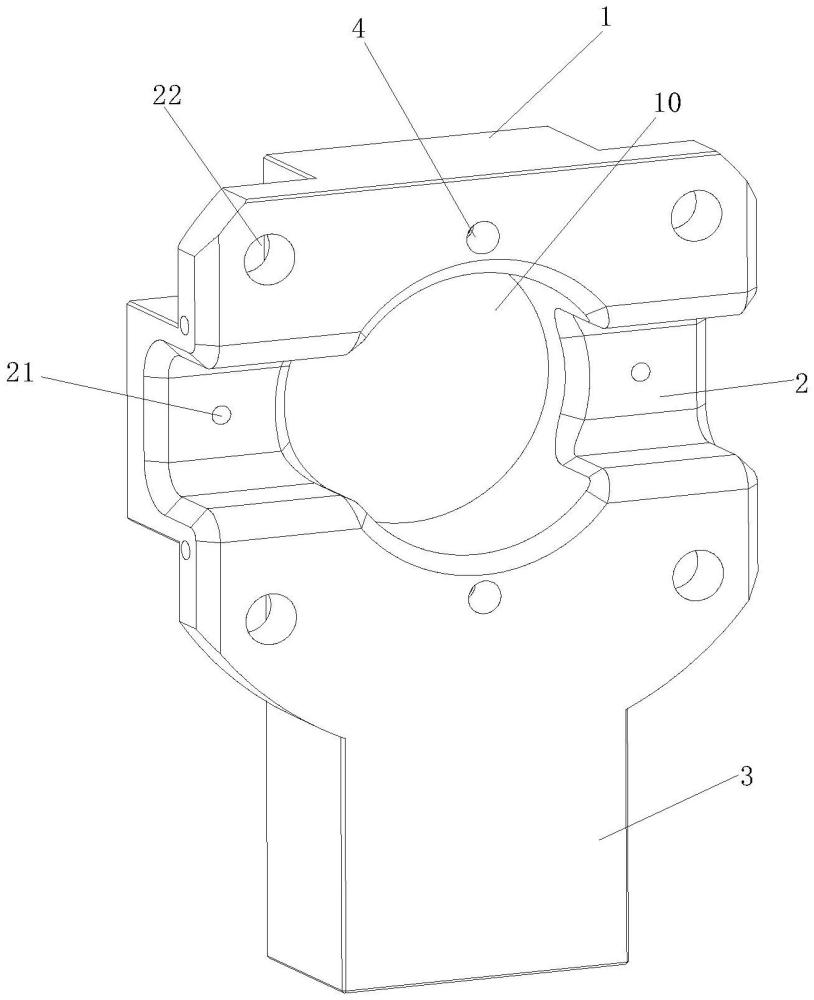

3、主體，所述主體一體制作成型，所述主體的中部設有定位孔；

4、凹部，所述凹部由主體的前壁面向后凹設成型，所述凹部設有至少兩個，兩凹部以主體的軸心對稱設置，所述凹部設有第一螺孔；

5、第二螺孔，所述第二螺孔設有至少四個，四個第二螺孔以主體的軸心沿其外周分布。

6、其中定位孔用于將主體安裝于旋轉電機的旋轉軸上，通過凹部的設置進而方便第一螺桿穿過第一螺孔后旋接于旋轉電機上；然后通過第二螺孔的設置用于安裝雙向夾持電機的兩側，進而實現了旋轉電機和雙向夾持電機之間的配合銜接，其結構簡單穩定，同時可以有效保證安裝的穩定性。

技術特征：

1.一種用于鋰電池加工設備的轉接工件，其特征在于，包括：

2.如權利要求1所述的用于鋰電池加工設備的轉接工件，其特征在于：所述主體有工程塑膠或合金材料一體澆鑄成型。

3.如權利要求1所述的用于鋰電池加工設備的轉接工件，其特征在于：所述主體的外周壁至少延伸有限位臂，所述限位臂與主體一體成型，所述限位臂用于限制旋轉電機的擺動角度。

4.如權利要求2所述的用于鋰電池加工設備的轉接工件，其特征在于：所述定位孔用于與旋轉電機相連接，所述旋轉電機安裝于基座，所述基座的外周壁設有至少兩個緩沖桿，所述緩沖桿與限位臂的側壁相抵以限制銜接件的擺動角度。

5.如權利要求2所述的用于鋰電池加工設備的轉接工件，其特征在于：所述第一螺孔橫向分布，且位于豎直分布的第二螺孔之間，所述橫向分布的第二螺孔之間還設有定位銷槽。

6.如權利要求1所述的用于鋰電池加工設備的轉接工件，其特征在于：所述主體位于第二螺孔的后壁設有避讓位。

7.如權利要求3所述的用于鋰電池加工設備的轉接工件，其特征在于：所述限位臂的寬度相當于主體寬度的三分之二。

8.如權利要求4所述的用于鋰電池加工設備的轉接工件，其特征在于：所述緩沖桿設有三個。

9.如權利要求1所述的用于鋰電池加工設備的轉接工件，其特征在于：所述主體的外轉角端設有倒角。

技術總結
本技術公開了一種用于鋰電池加工設備的轉接工件，包括主體、凹部和第二螺孔，所述主體一體制作成型，所述主體的中部設有定位孔，所述凹部由主體的前壁面向后凹設成型，所述凹部設有至少兩個，兩凹部以主體的軸心對稱設置，所述凹部設有第一螺孔，所述第二螺孔設有至少四個，四個第二螺孔以主體的軸心沿其外周分布。其中定位孔用于將主體安裝于旋轉電機的旋轉軸上，通過凹部的設置進而方便第一螺桿穿過第一螺孔后旋接于旋轉電機上；然后通過第二螺孔的設置用于安裝雙向夾持電機的兩側，進而實現了旋轉電機和雙向夾持電機之間的配合銜接，其結構簡單穩定，同時可以有效保證安裝的穩定性。

技術研發人員：宋林潔,周完成
受保護的技術使用者：廣東科雷明斯智能科技有限公司
技術研發日：20240715
技術公布日：2025/4/24
