本技術涉及模架加工，尤其是一種模架加工用夾持固定裝置。

背景技術：

1、現有的模架夾持裝置，只能夾持規則形狀的模架，如矩形等，最常用的模架外形也為矩形，但也會有不規則外形的模架，如模架外側壁為弧形的情況，采用現有的夾持裝置對其夾持的穩定性較差，或者添加墊塊輔助固定。這種固定形式，操作復雜，通用性較差，而且容易出現細微的位移，影響加工精度。

技術實現思路

1、本實用新型為了解決上述技術不足而提供一種模架加工用夾持固定裝置，能夠夾持規則的模架和不規則的模架，操作簡單方便，夾持牢固穩定。

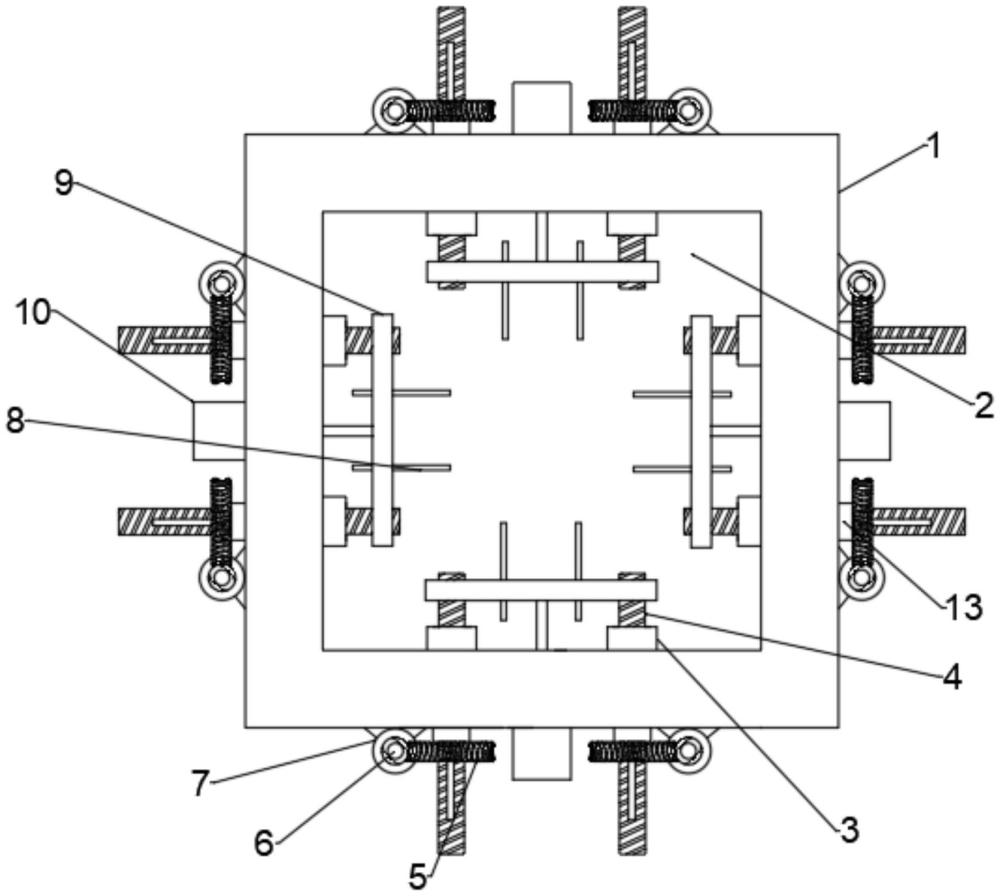

2、本實用新型公開了一種模架加工用夾持固定裝置，包括基體，所述基體上側內凹設有固定平臺，所述基體的四個側壁各設有固定裝置；所述固定裝置包括兩個與基體側壁垂直設置的螺套，所述螺套貫穿基體側壁延伸至固定平臺范圍內，所述螺套內軸向設有固定桿，固定桿外壁設置螺紋，所述固定桿與螺套螺紋連接，所述固定桿位于基體外的一端上軸設有蝸輪，所述蝸輪與固定桿滑動連接，所述蝸輪一側豎直設有蝸桿，所述蝸桿一端的基體側壁設有電機，所述電機的輸出軸與蝸桿一端連接，所述蝸輪轉動設置于基體上，所述固定桿靠近蝸輪一端軸向設有滑槽，所述蝸輪內壁設有凸起的滑塊，所述滑塊嵌入所述滑槽中。

3、進一步地，所述固定平臺的底側下沉設置滑軌，所述滑軌與固定桿軸向方向同向，所述滑軌上滑動設有限位板，所述限位板與固定桿滑動連接，在限位板靠近固定桿一側的側壁上設有氣缸，所述氣缸的伸縮端連接限位板。

4、進一步地，所述滑軌為燕尾型滑軌。

5、本實用新型所得到的一種模架加工用夾持固定裝置，能夠利用蝸輪蝸桿帶動固定桿轉動，從而實現固定桿移動，對模架的不規則側壁進行抵住，以對模架進行固定，實現對不規則外壁的模架的適應，固定牢固穩定。

技術特征：

1.一種模架加工用夾持固定裝置，包括基體，其特征在于，所述基體上側內凹設有固定平臺，所述基體的四個側壁各設有固定裝置；所述固定裝置包括兩個與基體側壁垂直設置的螺套，所述螺套貫穿基體側壁延伸至固定平臺范圍內，所述螺套內軸向設有固定桿，固定桿外壁設置螺紋，所述固定桿與螺套螺紋連接，所述固定桿位于基體外的一端上軸設有蝸輪，所述蝸輪與固定桿滑動連接，所述蝸輪一側豎直設有蝸桿，所述蝸桿一端的基體側壁設有電機，所述電機的輸出軸與蝸桿一端連接，所述蝸輪轉動設置于基體上，所述固定桿靠近蝸輪一端軸向設有滑槽，所述蝸輪內壁設有凸起的滑塊，所述滑塊嵌入所述滑槽中。

2.根據權利要求1所述的一種模架加工用夾持固定裝置，其特征在于，所述固定平臺的底側下沉設置滑軌，所述滑軌與固定桿軸向方向同向，所述滑軌上滑動設有限位板，所述限位板與固定桿滑動連接，在限位板靠近固定桿一側的側壁上設有氣缸，所述氣缸的伸縮端連接限位板。

3.根據權利要求2所述的一種模架加工用夾持固定裝置，其特征在于，所述滑軌為燕尾型滑軌。

技術總結
本技術涉及模架加工技術領域，尤其是一種模架加工用夾持固定裝置，包括基體，所述基體上側內凹設有固定平臺，所述基體的四個側壁各設有固定裝置；所述固定裝置包括兩個與基體側壁垂直設置的螺套，所述螺套內軸向設有固定桿，所述固定桿與螺套螺紋連接，所述固定桿位于基體外的一端上軸設有蝸輪，所述蝸輪與固定桿滑動連接，所述蝸輪一側豎直設有蝸桿，所述蝸桿一端的基體側壁設有電機，所述電機的輸出軸與蝸桿一端連接，所述蝸輪轉動設置于基體上，所述固定桿靠近蝸輪一端軸向設有滑槽，所述蝸輪內壁設有凸起的滑塊，所述滑塊嵌入所述滑槽中。本技術能構夾持不規則外形的模架。

技術研發人員：盧強,陳劍鋒,周向東,高杰
受保護的技術使用者：嘉興名匯金屬制品有限公司
技術研發日：20240722
技術公布日：2025/4/24
