本技術提供一種角閥加工夾具，屬于角閥生產加工。

背景技術：

1、角閥，也稱為角形閥門或者角形旋塞閥，是一種常用于管道系統中的閥門類型。它通常安裝在水管或氣管的轉角處，用于控制介質的流動和停止。角閥的設計使其適用于狹窄空間或需要局部控制流量的場合，如廚房水槽、浴室水龍頭等地方。

2、角閥的主要特點是其出水口與進水口之間形成90度的直角，且一般來說下方為進水口，側方為出水口，這種設計使得角閥在管道系統中能夠呈現直角轉向。在對角閥進行加工時，往往需要對進水口和出水口分別加工；為保證加工的穩定性，在加工前需要利用夾具對角閥進行夾緊，然而，在對進水口和出水口進行分別加工時，需要調整角閥固定位置，重新對角閥進行對位和夾持。例如在加工完出水口時，需要將角閥拆卸，并對其重新定位和夾持，以便使進水口與加工組件的位置對應；這無疑增加了操作步驟，影響對于角閥加工的效率。

技術實現思路

1、本實用新型要解決的技術問題是在對角閥的進水口和出水口進行分別加工時，往往需要重新對角閥進行定位和夾持，大大增加了操作步驟，降低了加工效率。

2、本實用新型為了解決上述問題，所提出的技術方案為：一種角閥加工夾具，包括工作臺，工作臺上設置有支撐板，支撐板上設置有加工組件；所述工作臺一側開設有凹槽，凹槽內設置有與支撐板平行的轉動板，且轉動板通過轉動組件相對于凹槽轉動設置；所述轉動板一側固定連接有夾持箱，夾持箱一側滑動設置有夾持組件，且夾持組件內夾持有角閥；所述角閥包括相互垂直的進水端和出水端，且出水端與加工組件的位置對應；所述夾持箱內滑動設置有與夾持組件固定連接的滑動結構；所述工作臺上開設有導向槽，所述支撐板沿著導向槽滑動設置。

3、作為改進的，所述轉動組件包括轉動電機、轉軸；所述轉動電機設置于工作臺一側，轉軸固定連接于轉動電機的輸出軸上，且轉動板固定套于轉軸上。

4、作為改進的，所述夾持組件包括連接板、夾持弧板，所述連接板設置有兩個，兩個連接板滑動設置于夾持箱一側；所述夾持弧板與連接板固定連接，且角閥位于兩個夾持弧板之間。

5、作為改進的，所述滑動結構包括移動板，移動板滑動設置于夾持箱內；所述夾持箱一側開設有連接槽，移動板穿過連接槽與連接板固定連接。

6、作為改進的，所述夾持箱內轉動設置有雙向螺桿，所述移動板設置有兩個，且兩個移動板螺紋連接于雙向螺桿相對應的位置；所述移動板與所述夾持箱內壁的形狀相互對應。

7、作為改進的，所述工作臺內開設有與導向槽連通的滑槽，滑槽內滑動設置有滑動塊，且滑動塊穿過導向槽與支撐板固定連接；所述滑槽內設置有電動伸縮桿，電動伸縮桿的工作端與滑動塊固定連接。

8、本實用新型的有益效果：

9、轉動板一側固定連接有夾持箱，夾持箱一側滑動設置有夾持組件；通過設置夾持組件能夠快速對角閥進行定位和固定；同時，凹槽內設置有與支撐板平行的轉動板，轉動板相對于凹槽轉動設置；利用轉動組件帶動整個轉動板轉動90°，使轉動板由豎直狀態變?yōu)樗綘顟B(tài)，從而使角閥的進水端和出水端的位置狀態互相轉變，以便在不拆卸角閥的情況下，調整角閥的位置繼續加工；并且利用滑動的支撐板，能夠解決由于轉動板的轉動導致加工組件與角閥的位置過遠的問題。

技術特征：

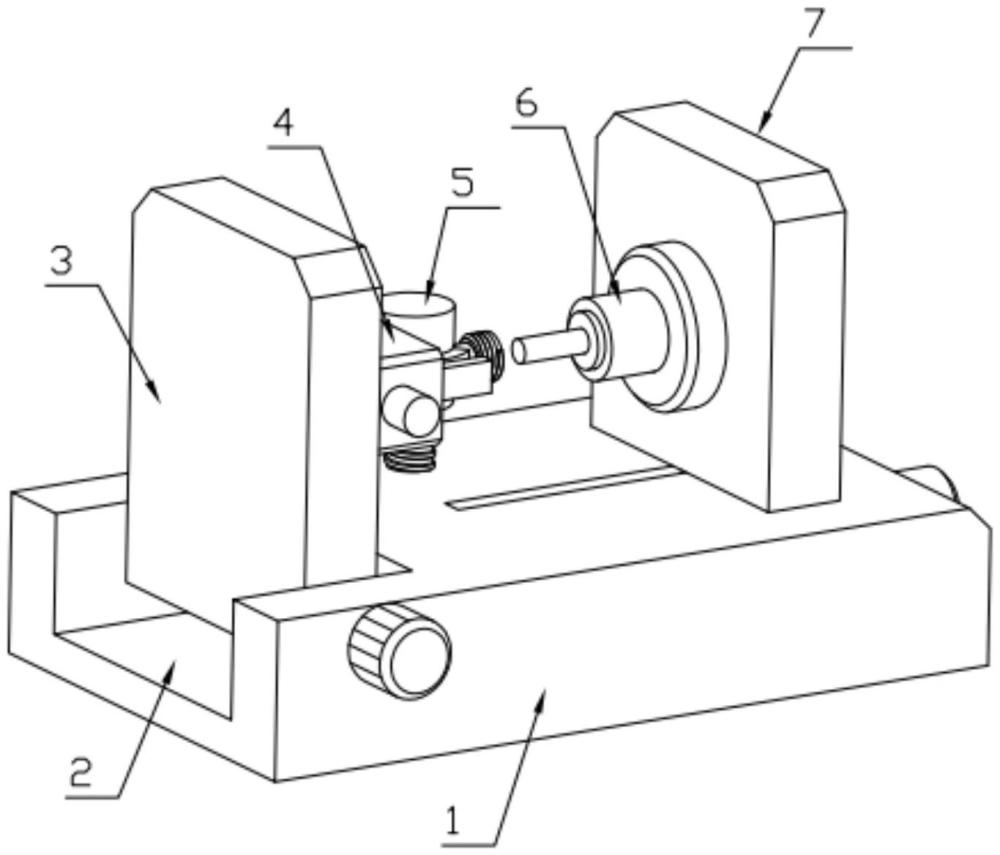

1.一種角閥加工夾具，包括工作臺(1)，工作臺(1)上設置有支撐板(7)，支撐板(7)上設置有加工組件(6)；其特征在于：

2.根據權利要求1所述的一種角閥加工夾具，其特征在于：所述轉動組件包括轉動電機(8)、轉軸；所述轉動電機(8)設置于工作臺(1)一側，轉軸固定連接于轉動電機(8)的輸出軸上，且轉動板(3)固定套于轉軸上。

3.根據權利要求1所述的一種角閥加工夾具，其特征在于：所述夾持組件包括連接板(18)、夾持弧板(19)，所述連接板(18)設置有兩個，兩個連接板(18)滑動設置于夾持箱(4)一側；所述夾持弧板(19)與連接板(18)固定連接，且角閥(5)位于兩個夾持弧板(19)之間。

4.根據權利要求1所述的一種角閥加工夾具，其特征在于：所述滑動結構包括移動板(15)，移動板(15)滑動設置于夾持箱(4)內；所述夾持箱(4)一側開設有連接槽(17)，移動板(15)穿過連接槽(17)與連接板(18)固定連接。

5.根據權利要求4所述的一種角閥加工夾具，其特征在于：所述夾持箱(4)內轉動設置有雙向螺桿(16)，所述移動板(15)設置有兩個，且兩個移動板(15)螺紋連接于雙向螺桿(16)相對應的位置；所述移動板(15)與所述夾持箱(4)內壁的形狀相互對應。

6.根據權利要求1所述的一種角閥加工夾具，其特征在于：所述工作臺(1)內開設有與導向槽(9)連通的滑槽(14)，滑槽(14)內滑動設置有滑動塊(13)，且滑動塊(13)穿過導向槽(9)與支撐板(7)固定連接；所述滑槽(14)內設置有電動伸縮桿(12)，電動伸縮桿(12)的工作端與滑動塊(13)固定連接。

技術總結
本技術公開的一種角閥加工夾具，屬于角閥生產加工技術領域；包括工作臺，工作臺一側開設有凹槽，凹槽內設置有轉動板，且轉動板通過轉動組件相對于凹槽轉動設置；轉動板一側固定連接有夾持箱，夾持箱一側滑動設置有夾持組件，且夾持組件內夾持有角閥；夾持箱內滑動設置有與夾持組件固定連接的滑動結構；工作臺上開設有導向槽，所述支撐板沿著導向槽滑動設置。本申請通過設置可相對于凹槽轉動的轉動板；能夠使轉動板由豎直狀態變?yōu)樗綘顟B(tài)，從而使角閥的進水端和出水端的位置狀態互相轉變，以便在不拆卸角閥的情況下，調整角閥的位置繼續加工，提供加工效率。

技術研發人員：陳敏佳,宣小斐,鄧園園
受保護的技術使用者：湖北水之家衛浴科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
