本發明涉及汽車密封條加工領域，更具體地說，涉及一種汽車密封條打孔設備。

背景技術：

1、汽車密封條是車輛制造中非常重要的組成部分，它主要用于車門、車窗、引擎蓋和行李箱等部位，起到密封作用，同時提供防水、防塵、隔音和保溫等功能，隨著車輛設計的復雜化和技術的進步，對密封條的要求也日益提高，尤其是在需要為各種組件(如門把手、鎖扣、傳感器等)預留安裝孔的情況下，汽車密封條打孔通常是為了適應特定的安裝需求。

2、例如為門把手、鎖扣、車窗升降器等部件提供空間，對于大多數情況下，尤其是當需要為門把手或其他中央組件預留空間時，打孔通常會位于密封條的中間部分，這是因?yàn)橹虚g部分相對較為穩定，且可以更好地平衡兩側的密封性能。

3、然而，由于密封條內部呈空心結構，在打孔過程中存在兩難困境：若不施加足夠的固定力，則密封條容易在操作中發生偏移，導致打孔位置不精準；若過度施加固定力又可能導致密封條局部變形，影響其原有的彈性和密封性能，這種矛盾不僅增加了操作難度，還會對最終的安裝效果和密封條的功能產生負面影響。

技術實現思路

1、針對現有技術中存在的問題，本發明的目的在于提供一種汽車密封條打孔設備，可以實現對密封條的內腔進行支撐，在夾持固定時可有效的防止其被擠壓變形，避免的以往由于密封條內部呈空心結構，導致在打孔過程中存在兩難困境的情況，操作較為簡單同時便于單雙面打孔，提高了使用的靈活性。

2、為解決上述問題，本發明采用如下的技術方案。

3、一種汽車密封條打孔設備，包括底座，所述底座的頂部固定安裝有兩組支撐板，兩組所述支撐板之間滑動安裝有u形板，所述u形板的頂部固定安裝有兩組固定板；

4、還包括：

5、防變形組件，所述防變形組件包括滑動安裝在兩組所述固定板上的支撐桿，所述支撐桿的外側套設有密封條本體，所述支撐桿上開設有雙面孔，所述密封條本體的底部相接觸有底夾板，所述底夾板與所述底座的頂部固定安裝，所述u形板與所述底座之間均勻固定安裝有彈性繩，各組所述彈性繩均為拉伸狀態，所述雙面孔的一側設置有與其相適配的單面孔，所述單面孔開設于所述支撐桿上，所述支撐桿的一側設置有移動組件。

6、進一步地，所述移動組件包括固定安裝在所述支撐桿一側的彈性桿，所述彈性桿與相鄰所述支撐板滑動安裝，所述支撐桿靠近所述彈性桿的一側與相鄰所述支撐板的相對側之間均固定安裝有磁鐵圈，所述支撐桿的另一端與其相鄰所述支撐板的相對側均固定安裝有磁鐵塊，兩組所述磁鐵塊磁吸安裝；

7、兩組所述支撐板的頂部固定安裝有頂座，所述頂座的頂部固定安裝有氣缸，所述氣缸的輸出端固定安裝有頂板，所述頂板上滑動安裝有頂夾板，所述頂夾板與所述頂板之間均固定安裝有伸縮彈簧，所述頂板的底部固定安裝有沖孔裝置，所述頂夾板上開設有與所述沖孔裝置相適配的沖孔一，所述沖孔一位于所述雙面孔的正上方，且與雙面孔相適配，所述底夾板上開設有與所述雙面孔相適配的沖孔二，所述沖孔二位于所述雙面孔的正下方。

8、進一步地，所述單面孔的內腔滑動安裝有固定塊，所述固定塊的頂部開設有與所述單面孔內腔相連通的吸附口，所述固定塊的底部與所述單面孔的內腔底部之間固定安裝有復位彈簧，所述單面孔的內腔底壁上固定安裝有限位圈，所述限位圈位于所述復位彈簧的外側，所述雙面孔與所述單面孔的內腔之間開設有通孔。

9、進一步地，所述底夾板與所述底座的相對側之間可拆卸安裝有收集框，所述收集框與所述u形板接觸設置，所述收集框的內腔底壁上固定安裝有三角框，所述三角框的頂部接觸設置有弧形磁鐵。

10、進一步地，所述弧形磁鐵的底部固定安裝有t形桿，所述t形桿的底部與所述底座的頂部接觸設置，所述三角框的內腔壁上固定安裝有安裝板，所述t形桿與所述安裝板滑動安裝，所述t形桿與所述安裝板之間固定安裝有彈性彈簧。

11、進一步地，所述弧形磁鐵的頂部為弧形設置，所述彈性彈簧的初始狀態下為壓縮狀態。

12、進一步地，所述雙面孔和所述單面孔內腔同側之間的距離與兩組所述磁鐵圈之間的距離相等。

13、進一步地，所述頂夾板與所述底夾板的相對側均與所述密封條本體的外壁相適配。

14、進一步地，所述弧形磁鐵位于所述沖孔二的正下方，所述雙面孔、所述沖孔一和所述沖孔二在同一豎直方向上。

15、進一步地，所述通孔的內腔安裝有單向閥，所述單面孔內腔的氣體只能通過通孔排入所述雙面孔內，且氣體無法回流。

16、相比于現有技術，本發明的有益效果在于：

17、(1)本方案通過支撐桿的設置可實現對密封條本體的內腔進行支撐，同時通過頂夾板和底夾板對密封條本體的上下兩側壁夾持在支撐桿的外側，可有效的防止密封條本體變形，同時提高了打孔的穩定性，避免的以往由于密封條內部呈空心結構，導致在打孔過程中存在兩難困境的情況，操作較為簡單同時降低了矛盾性，可有效的提高打孔效果。

18、(2)本方案通過雙面孔和單面孔的配合，可實現對密封條本體進行單雙面打孔，可有效的提高適應性范圍，避免了以往只能實現其中一種方式的情況，減少了更換工具的時間，提高了工作效率，為不同的應用場景提供了更大的靈活性和適應性，這種多功能設計不僅滿足了多樣化的安裝需求，還避免了因?yàn)椴贿m當?shù)拇蚩追绞蕉斐傻牟牧侠速M(fèi)或返工，從而優化了成本效益。

19、(3)本方案在雙面打孔時，兩組磁鐵塊會磁吸在一起，在單面打孔時，兩組磁鐵圈會磁吸在一起，通過磁鐵塊和磁鐵圈的配合，可有效的提高了便于對雙面孔和單面孔位置更換的效率，實現了單雙面打孔方式的快速更換，靈活性較高，操作便捷，避免了以往需要更換工具的情況，省時省力，同時可有效的提高打孔的效率。

技術特征：

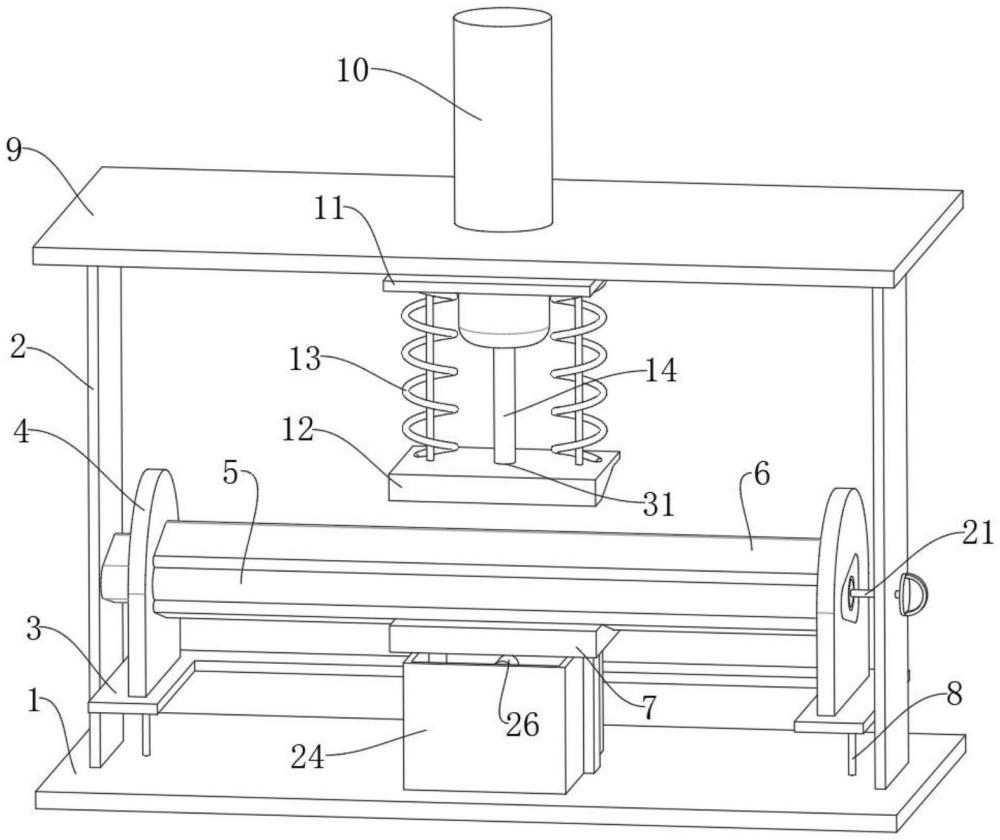

1.一種汽車密封條打孔設備，包括底座(1)，所述底座(1)的頂部固定安裝有兩組支撐板(2)，兩組所述支撐板(2)之間滑動安裝有u形板(3)，所述u形板(3)的頂部固定安裝有兩組固定板(4)；

2.根據權利要求1所述的一種汽車密封條打孔設備，其特征在于：所述移動組件包括固定安裝在所述支撐桿(5)一側的彈性桿(21)，所述彈性桿(21)與相鄰所述支撐板(2)滑動安裝，所述支撐桿(5)靠近所述彈性桿(21)的一側與相鄰所述支撐板(2)的相對側之間均固定安裝有磁鐵圈(22)，所述支撐桿(5)的另一端與其相鄰所述支撐板(2)的相對側均固定安裝有磁鐵塊(23)，兩組所述磁鐵塊(23)磁吸安裝；

3.根據權利要求2所述的一種汽車密封條打孔設備，其特征在于：所述單面孔(16)的內腔滑動安裝有固定塊(17)，所述固定塊(17)的頂部開設有與所述單面孔(16)內腔相連通的吸附口(19)，所述固定塊(17)的底部與所述單面孔(16)的內腔底部之間固定安裝有復位彈簧(18)，所述單面孔(16)的內腔底壁上固定安裝有限位圈(20)，所述限位圈(20)位于所述復位彈簧(18)的外側，所述雙面孔(15)與所述單面孔(16)的內腔之間開設有通孔(30)。

4.根據權利要求2所述的一種汽車密封條打孔設備，其特征在于：所述底夾板(7)與所述底座(1)的相對側之間可拆卸安裝有收集框(24)，所述收集框(24)與所述u形板(3)接觸設置，所述收集框(24)的內腔底壁上固定安裝有三角框(25)，所述三角框(25)的頂部接觸設置有弧形磁鐵(26)。

5.根據權利要求4所述的一種汽車密封條打孔設備，其特征在于：所述弧形磁鐵(26)的底部固定安裝有t形桿(27)，所述t形桿(27)的底部與所述底座(1)的頂部接觸設置，所述三角框(25)的內腔壁上固定安裝有安裝板(28)，所述t形桿(27)與所述安裝板(28)滑動安裝，所述t形桿(27)與所述安裝板(28)之間固定安裝有彈性彈簧(29)。

6.根據權利要求5所述的一種汽車密封條打孔設備，其特征在于：所述弧形磁鐵(26)的頂部為弧形設置，所述彈性彈簧(29)的初始狀態下為壓縮狀態。

7.根據權利要求2所述的一種汽車密封條打孔設備，其特征在于：所述雙面孔(15)和所述單面孔(16)內腔同側之間的距離與兩組所述磁鐵圈(22)之間的距離相等。

8.根據權利要求2所述的一種汽車密封條打孔設備，其特征在于：所述頂夾板(12)與所述底夾板(7)的相對側均與所述密封條本體(6)的外壁相適配。

9.根據權利要求4所述的一種汽車密封條打孔設備，其特征在于：所述弧形磁鐵(26)位于所述沖孔二(32)的正下方，所述雙面孔(15)、所述沖孔一(31)和所述沖孔二(32)在同一豎直方向上。

10.根據權利要求3所述的一種汽車密封條打孔設備，其特征在于：所述通孔(30)的內腔安裝有單向閥，所述單面孔(16)內腔的氣體只能通過通孔(30)排入所述雙面孔(15)內，且氣體無法回流。

技術總結
本發明公開了一種汽車密封條打孔設備，屬于汽車密封條加工領域，包括底座，所述底座的頂部固定安裝有兩組支撐板，兩組所述支撐板之間滑動安裝有U形板，所述U形板的頂部固定安裝有兩組固定板；還包括：防變形組件，所述防變形組件包括滑動安裝在兩組所述固定板上的支撐桿，所述支撐桿的外側套設有密封條本體，所述支撐桿上開設有雙面孔，所述密封條本體的底部相接觸有底夾板，所述底夾板與所述底座的頂部固定安裝；可以實現對密封條的內腔進行支撐，在夾持固定時可有效的防止其被擠壓變形，避免的以往由于密封條內部呈空心結構，導致在打孔過程中存在兩難困境的情況，操作較為簡單同時便于單雙面打孔，提高了使用的靈活性。

技術研發人員：曹永強,虞彥文,陳泉沫
受保護的技術使用者：安徽萊聚汽車科技有限公司
技術研發日：
技術公布日：2025/4/6
