本發明涉及機器人仿真，特別涉及一種欠驅動靈巧臂-手仿真平臺及其搭建方法。

背景技術：

1、現代科技飛速發展，機器人技術在各個領域中的應用越來越廣泛，靈巧、自適應的機器人系統特別是機械臂-手系統因能適應多任務場景而備受關注。然而，直接在真實物理環境中對這類系統進行算法設計和驗證帶來了極大的經濟和時間成本。因此，基于仿真平臺模擬實際機器人任務場景，進行算法先期驗證和優化已成為一種高效的方式。

2、作為機械臂末端執行器，機器人靈巧手因外形仿人，可以對不同形狀的物體完成復雜的操作，相對于傳統夾爪具有巨大優勢。靈巧手是一個高度集成的機電系統，內部空間狹小，因此欠驅動結構成為如今的發展趨勢。所謂欠驅動結構，是指獨立驅動器數目少于自由度數的結構，在降低成本和控制難度的同時，保證了系統的靈活性和自適應性。但欠驅動的引入，也給靈巧手的仿真建模帶來了極大的挑戰。

3、在當前的仿真建模技術中，對于欠驅動機械手的精確建模仍然存在諸多難點，如關節耦合和解耦問題，指間自適應問題等。因此，研究一種基于mujoco物理仿真引擎的欠驅動靈巧臂-手仿真平臺及其實現方法，對于解決當前欠驅動機械手仿真建模的難點具有重要意義。

技術實現思路

1、本發明提供了，以解決背景技術所提到的技術問題。

2、為達到上述目的，本發明的技術方案是這樣實現的：

3、本發明提供了一種欠驅動靈巧臂-手仿真平臺的搭建方法，包括如下步驟：

4、s1、基于mujoco仿真引擎，建立mjcf格式的xml文件一，在xml文件一內設置仿真環境參數模塊，仿真環境參數模塊包括仿真環境中的平臺配置參數、整體物理參數以及視覺配置參數；設置仿真場景模塊，仿真場景模塊包括仿真環境中的世界信息和機器人工作場地信息；

5、s2、在裝配體模型中將三指欠驅動靈巧手或五指欠驅動靈巧手安裝在機械臂上，得到臂-手機器人模型，然后依據機器人運動學樹將臂-手機器人模型轉換為urdf模型，再通過mujoco將urdf模型轉換為mjcf格式的xml文件二；然后將xml文件一與xml文件二合并，得到mjcf格式的xml文件三；

6、s3、依據真實機器人運動學機理在mjcf格式的xml文件三內為臂-手機器人設置傳動驅動模塊；

7、s4、在mjcf格式的xml文件三內為臂-手機器人布設多個傳感器，從而完成多傳感器模塊的設置；

8、s5、將s4得到的xml文件三與python程序調試模塊交互對接，至此，欠驅動靈巧臂-手仿真平臺搭建完畢。

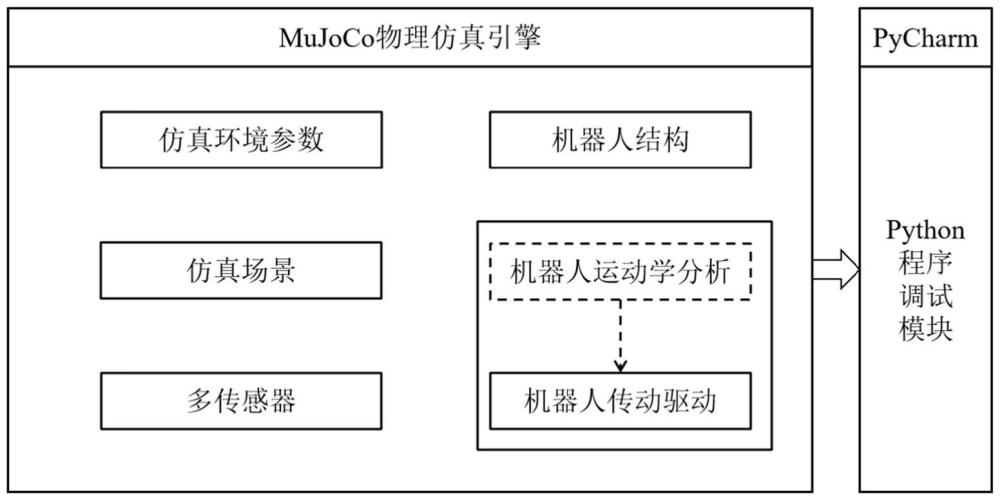

9、本發明另一方面還提供了一種欠驅動靈巧臂-手仿真平臺，通過上述搭建方法進行搭建；包括仿真環境參數模塊、仿真場景模塊、機器人結構模塊、機器人傳動驅動模塊、多傳感器模塊和python程序調試模塊；

10、仿真環境參數模塊用于儲存仿真環境中的平臺配置參數、整體物理參數以及視覺配置參數；

11、仿真場景模塊用于儲存仿真環境中的世界信息和機器人工作場地信息；

12、機器人結構模塊包括機械臂以及安裝在機械臂末端上的三指欠驅動靈巧手或五指欠驅動靈巧手的三維模型；

13、機器人傳動驅動模塊用于為三指欠驅動靈巧手或五指欠驅動靈巧手提供仿真驅動；

14、多傳感器模塊用于反饋和監測臂-手機器人模型的運動；

15、python程序調試模塊為程序接口，用于實現臂-手機器人模型在多任務仿真場景中對對象的抓取和操作任務。

16、本發明的有益效果：

17、1、本發明提供了一種欠驅動靈巧臂-手仿真平臺的搭建方法，通過虛擬肌腱、空間肌腱和位置驅動器的設計，有效模擬了三指欠驅動靈巧手以及五指欠驅動靈巧手的驅動、各個關節耦合與解耦、以及三指手食指和中指之間的扭簧，實現了手指內和手指間的自適應能力，同時可使得搭建的欠驅動靈巧臂-手仿真平臺的仿真結果更加準確。

18、2、本發明另一方面還提供了一種欠驅動靈巧臂-手仿真平臺，仿真平臺中的機器人、被操作工具和工作臺部分均按真實大小和物理參數進行建模，有效還原了機器人真實工作場景，以便于算法向現實中遷移。

19、3、本發明提供的欠驅動靈巧臂-手仿真平臺使用pycharm作為與其交互的程序接口，mujoco作為一種高效的機器人物理仿真引擎，提供了簡單易用的api(應用程序編程接口)，便于與其他機器學習庫集成，以支持控制算法的開發。

20、4、本發明提供的欠驅動靈巧臂-手仿真平臺內的各個模塊采用模塊化設計，用戶可自行修改代碼以替換機械臂、機械手和操作對象。同時，可自行增加其它傳感器，以實現對機器人更豐富的狀態監測，可推廣性強。

技術特征：

1.一種欠驅動靈巧臂-手仿真平臺的搭建方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的搭建方法，其特征在于，所述平臺配置參數用于描述欠驅動靈巧臂-手仿真平臺的基本特性，平臺配置參數至少包括角度單位的選擇、3d模型路徑設置、仿真時間步長設置、數值積分器類型、約束求解器類型及最大迭代次數，以及每個時間步中允許的最大關節數和接觸對數中的一項或者多項；

3.根據權利要求1所述的搭建方法，其特征在于，所述世界信息包括天空、地板；機器人工作場地信息包括具體操作場地及相關配套設施。

4.根據權利要求1所述的搭建方法，其特征在于，所述三指欠驅動靈巧手包括拇指、食指、中指、三個獨立驅動模塊、三個近驅動滑輪一(11)、三個中驅動滑輪(12)、三個遠驅動滑輪(13)、一個近耦合滑輪(14)、三個中耦合滑輪(15)、三個遠耦合滑輪(16)以及兩個近驅動滑輪二(17)；

5.根據權利要求4所述的搭建方法，其特征在于，所述五指欠驅動靈巧手包括大拇指、食指、中指、無名指、小拇指、三個雙電機驅動模塊以及兩個單電機驅動模塊；且大拇指、食指、中指、無名指、小拇指五根手指均分別包括依次轉動連接的遠指節、中指節、近指節和連接座；其中近指節通過近關節與連接座轉動連接，中指節通過中關節與近指節轉動連接，遠指節通過遠關節與中指節轉動連接；

6.根據權利要求5所述的搭建方法，其特征在于，所述s2具體包括如下步驟：

7.根據權利要求5所述的搭建方法，其特征在于，所述s3具體包括如下步驟：

8.根據權利要求7所述的搭建方法，其特征在于，所述s33具體包括如下步驟：

9.根據權利要求8所述的搭建方法，其特征在于，所述s34具體包括如下步驟：

10.一種利用權利要求1至9任一項所述的搭建方法搭建的欠驅動靈巧臂-手仿真平臺，其特征在于，包括仿真環境參數模塊、仿真場景模塊、機器人結構模塊、機器人傳動驅動模塊、多傳感器模塊和python程序調試模塊；

技術總結
一種欠驅動靈巧臂?手仿真平臺及其搭建方法，方法包括：1、建立MJCF格式的XML文件一，并設置仿真環境參數模塊、仿真場景模塊；2、在裝配體模型中將三指欠驅動靈巧手或五指欠驅動靈巧手安裝在機械臂上，并轉換為URDF模型，再通過MuJoCo轉換為XML文件二，然后通過合并，得到XML文件三；3、依據真實機器人運動學機理在XML文件三內為機器人設置傳動驅動模塊；4、在XML文件三內為機器人布設多個傳感器，從而完成多傳感器模塊的設置；5、將最新得到的XML文件三與Python程序調試模塊交互對接。本發明通過肌腱和驅動器設計，有效完成了欠驅動多指靈巧手驅動模擬和關節柔性耦合模擬，使仿真結果更加準確。

技術研發人員：陳文銳,吳思杰,鄢銼,王耀南,李鑫,高啟鑫,刁強,楊凡,王杰
受保護的技術使用者：湖南大學
技術研發日：
技術公布日：2025/4/24
