本發明屬于機械，涉及一種包裝盒的廢料分離裝置。

背景技術：

1、包裝盒的主要用途是保護和儲存商品，它不僅能夠確保商品在運輸過程中不受損害，還能夠在銷售環節吸引消費者的注意。包裝盒可以通過多種材料制作而成，其中紙板是一種非常普遍且環保的選擇。紙板包裝盒因其可回收性和易于印刷設計的特點，被廣泛應用于各種商品的包裝中。

2、在包裝盒的生產過程中，必須先將紙張上的廢料分離，然后才能將其加工成盒子；目前，分離裝置中分離刀模塊通過向下移動來執行這一分離工作，為了確保分離過程具有適當?shù)木彌_性，通常采用具有一定彈性的分離刀模塊，然而，如果紙張放置位置不準確，可能會導致分離刀模塊受損，因此，設計出一種包裝盒的廢料分離裝置是很有必要的。

技術實現思路

1、本發明的目的是針對現有的技術存在上述問題，提出了一種包裝盒的廢料分離裝置。

2、本發明的目的可通過下列技術方案來實現：一種包裝盒的廢料分離裝置，包括支架，所述支架上水平安裝有放置框，所述放置框上固定有支撐腿，所述支撐腿與支架之間具有廢料輸送架，所述廢料輸送架上具有輸出皮帶，所述放置框兩側具有側部限位板，所述放置框后端還安裝有固定式端部限位板，所述放置框前端還設有活動式端部限位板，所述放置框內還設有輔助支撐梁，所述支架上還安裝有臺板，且臺板位于放置框的正上方，所述臺板上通過帶防護功能的驅動結構設置有能上下往復運動的工作板，所述工作板上通過可拆卸的方式安裝有分離刀模塊。

3、本發明中，通過將一疊紙張放入到放置框上，在側部限位板、固定式端部限位板和活動式端部限位板的配合下，完成紙張的準確定位后，通過驅動結構帶動分離刀模塊向下運動，完成包裝盒的半成品廢料的分離作業，廢料可利用輸出皮帶進行輸出，分離可靠、安全。

4、所述放置框上水平固定安裝有導桿，所述導桿上設置有導套，所述放置框上水平轉動安裝有絲桿，且絲桿與導桿相互平行，所述絲桿上螺紋連接有螺母，所述輔助支撐梁和導套相固連同時又和螺母相固連，所述絲桿上還連接有手輪。

5、采用該結構，通過手輪帶動絲桿轉動，絲桿帶動螺母運動，在導桿和導套的配合下，可對輔助支撐梁的位置進行改變。

6、所述放置框上還水平安裝有鐵質導柱，且鐵質導柱與導桿相互垂直，所述鐵質導柱上滑動連接有活動座，所述活動座上安裝有能與鐵質導柱相配合的電磁鐵，所述活動座上安裝有豎向桿，所述豎向桿上連接有可拆卸塊，所述可拆卸塊上螺紋連接有鎖緊螺絲，所述活動式端部限位板和可拆卸塊相連。

7、采用該結構，在將一疊紙張放入到放置框上后，通過移動活動式端部限位板，使其與紙張端部相抵靠后，通過電磁鐵使活動式端部限位板的位置鎖定，從而可進行后續的分離作業。

8、所述鎖緊螺絲為手?jǐn)Q件。

9、所述驅動結構包括動力電機、帶輪一、帶輪二、傳動帶、轉動軸、轉動盤和聯動環，所述臺板上安裝有機殼，所述動力電機安裝在臺板上，所述帶輪一安裝在動力電機的輸出軸上，所述轉動軸通過連接座轉動安裝在機殼上，所述轉動軸一端和帶輪二相固連，所述轉動軸另一端伸入到機殼內和轉動盤通過偏心的方式相固連，所述聯動環轉動連接在轉動盤外，所述聯動環的聯動耳和v型件上端相鉸接，所述v型件中部和輔助桿上端相鉸接，所述輔助桿下端和導向梁上端相固連，所述導向梁下端和工作板相固連，所述導向梁還和導座滑動連接，所述導座固定在機殼內，所述v型件下端和第一副防護桿的下端相鉸接，所述第一副防護桿上端和第二副防護桿下端通過連接導頭相鉸接，所述第二副防護桿上端和聯動環的連接耳相鉸接，所述連接導頭和主防護桿滑動連接，所述主防護桿上端和聯動耳相鉸接，所述主防護桿下端依次設置有外墊塊、彈簧和內墊塊，所述主防護桿下端上具有多個插孔，所述主防護桿下端通過連接繩連接有定位銷，所述定位銷能插入到任意一個插孔內。

10、采用該結構，在正常向下運動時，動力電機帶動轉動軸轉動，轉動軸帶動轉動盤轉動，進而在聯動環、v型件、導向梁和導座的共同作用下，使工作板上下往復運動，進而使分離刀模塊上下往復運動；如紙張放入位置不準確或者下壓異常時，主防護桿、第一副防護桿、第二副防護桿的配合下，使彈簧被壓縮，從而改變分離刀模塊的向下運動的行程，對分離刀模塊起到保護作用，驅動效果好。

11、所述支撐腿上還安裝有電控箱，所述電磁鐵和動力電機通過線路與該電控箱電聯。

12、采用該結構，通過電控箱可控制電磁鐵和動力電機動作。

13、與現有技術相比，本包裝盒的廢料分離裝置具有該優點：

14、本發明中通過將一疊紙張放入到放置框上，在側部限位板、固定式端部限位板和活動式端部限位板的配合下，完成紙張的準確定位后，通過驅動結構帶動分離刀模塊向下運動，完成包裝盒的半成品廢料的分離作業，廢料可利用輸出皮帶進行輸出，分離可靠、安全。

技術特征：

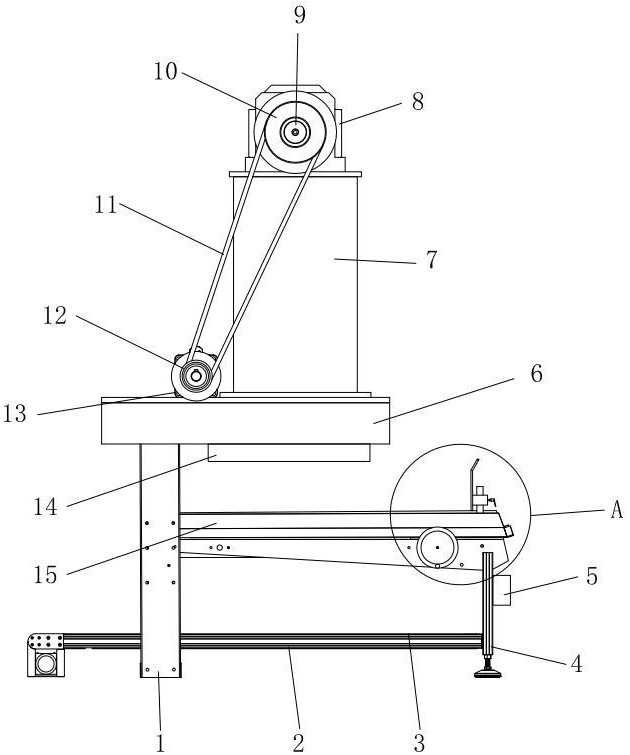

1.一種包裝盒的廢料分離裝置，包括支架（1），其特征在于，所述支架（1）上水平安裝有放置框（15），所述放置框（15）上固定有支撐腿（4），所述支撐腿（4）與支架（1）之間具有廢料輸送架（2），所述廢料輸送架（2）上具有輸出皮帶（3），所述放置框（15）兩側具有側部限位板（21），所述放置框（15）后端還安裝有固定式端部限位板（28），所述放置框（15）前端還設有活動式端部限位板（20），所述放置框（15）內還設有輔助支撐梁（27），所述支架（1）上還安裝有臺板（6），且臺板（6）位于放置框（15）的正上方，所述臺板（6）上通過帶防護功能的驅動結構設置有能上下往復運動的工作板（32），所述工作板（32）上通過可拆卸的方式安裝有分離刀模塊（14）。

2.根據權利要求1所述的一種包裝盒的廢料分離裝置，其特征在于，所述放置框（15）上水平固定安裝有導桿（30），所述導桿（30）上設置有導套（29），所述放置框（15）上水平轉動安裝有絲桿（24），且絲桿（24）與導桿（30）相互平行，所述絲桿（24）上螺紋連接有螺母（16），所述輔助支撐梁（27）和導套（29）相固連同時又和螺母（16）相固連，所述絲桿（24）上還連接有手輪（22）。

3.根據權利要求1所述的一種包裝盒的廢料分離裝置，其特征在于，所述放置框（15）上還水平安裝有鐵質導柱（23），且鐵質導柱（23）與導桿（30）相互垂直，所述鐵質導柱（23）上滑動連接有活動座（25），所述活動座（25）上安裝有能與鐵質導柱（23）相配合的電磁鐵（31），所述活動座（25）上安裝有豎向桿（19），所述豎向桿（19）上連接有可拆卸塊（17），所述可拆卸塊（17）上螺紋連接有鎖緊螺絲（18），所述活動式端部限位板（20）和可拆卸塊（17）相連。

4.根據權利要求3所述的一種包裝盒的廢料分離裝置，其特征在于，所述鎖緊螺絲（18）為手?jǐn)Q件。

5.根據權利要求1所述的一種包裝盒的廢料分離裝置，其特征在于，所述驅動結構包括動力電機（13）、帶輪一（12）、帶輪二（10）、傳動帶（11）、轉動軸（9）、轉動盤（38）和聯動環（39），所述臺板（6）上安裝有機殼（7），所述動力電機（13）安裝在臺板（6）上，所述帶輪一（12）安裝在動力電機（13）的輸出軸上，所述轉動軸（9）通過連接座（8）轉動安裝在機殼（7）上，所述轉動軸（9）一端和帶輪二（10）相固連，所述轉動軸（9）另一端伸入到機殼（7）內和轉動盤（38）通過偏心的方式相固連，所述聯動環（39）轉動連接在轉動盤（38）外，所述聯動環（39）的聯動耳和v型件（26）上端相鉸接，所述v型件（26）中部和輔助桿（35）上端相鉸接，所述輔助桿（35）下端和導向梁（34）上端相固連，所述導向梁（34）下端和工作板（32）相固連，所述導向梁（34）還和導座（33）滑動連接，所述導座（33）固定在機殼（7）內，所述v型件（26）下端和第一副防護桿（37）的下端相鉸接，所述第一副防護桿（37）上端和第二副防護桿（40）下端通過連接導頭（36）相鉸接，所述第二副防護桿（40）上端和聯動環（39）的連接耳相鉸接，所述連接導頭（36）和主防護桿（41）滑動連接，所述主防護桿（41）上端和聯動耳相鉸接，所述主防護桿（41）下端依次設置有外墊塊（43）、彈簧（42）和內墊塊（45），所述主防護桿（41）下端上具有多個插孔，所述主防護桿（41）下端通過連接繩連接有定位銷（44），所述定位銷（44）能插入到任意一個插孔內。

6.根據權利要求5所述的一種包裝盒的廢料分離裝置，其特征在于，所述支撐腿（4）上還安裝有電控箱（5），所述電磁鐵（31）和動力電機（13）通過線路與該電控箱（5）電聯。

技術總結
本發明提供了一種包裝盒的廢料分離裝置，包括支架，所述支架上水平安裝有放置框，所述放置框上固定有支撐腿，所述支撐腿與支架之間具有廢料輸送架，所述廢料輸送架上具有輸出皮帶，所述放置框兩側具有側部限位板，所述放置框后端還安裝有固定式端部限位板，所述放置框前端還設有活動式端部限位板，所述放置框內還設有輔助支撐梁，所述支架上還安裝有臺板，且臺板位于放置框的正上方，所述臺板上通過帶防護功能的驅動結構設置有能上下往復運動的工作板，所述工作板上通過可拆卸的方式安裝有分離刀模塊。

技術研發人員：鐘小榮,胡恬恬
受保護的技術使用者：海寧合興包裝有限公司
技術研發日：
技術公布日：2025/4/24
