本實用新型涉及一種客車擊窗器。

背景技術：

目前市場上客車擊窗器機構存在以下問題：1. 采用螺絲釘固定車身骨架，由于安裝時需要在骨架上鉆孔，影響了客車骨架的強度；2. 擊窗器僅能擊破一塊車窗玻璃，實際上，緊急情況發生時，若能擊破兩塊車窗玻璃，能為乘客提供多一個逃生通道。為了解決以上問題，本實用新型設計了一種并聯橋式擊窗機構。

技術實現要素：

本實用新型的目的是提供一種機械式擊窗機構，其能避免采用螺絲固定造成對車身骨架強度的影響，同時能在緊急情況發生時，一個操作同時擊破兩塊車窗玻璃。

本實用新型采用的技術方案是：一種并聯橋式擊窗機構，包括壓緊螺母及墊片、操作手柄、轉軸、擋板、裝飾塊、橋式支架、彈簧和沖擊頭。該機構為并聯橋式機構，橋式支架采用膠粘方式粘在客車車窗玻璃上，相比于在車身骨架上鉆孔安裝，該機構跨過了車身骨架及內飾件，避免了對車身骨架強度產生影響。正常情況下?lián)醢逋瑫r(shí)擋住了兩個沖擊頭，危機情況下，乘客旋轉操作手柄后，擋板聯運旋轉，兩個沖擊頭不再被擋板阻擋，它們沖擊兩塊車窗玻璃，實現一個操作擊破兩塊車窗玻璃，為逃生提供了兩個通道。

本實用新型的有益效果是：并聯方式保證一個操作擊破兩塊車窗玻璃；橋式保證擊窗器跨過骨架及內飾件，避免安裝對車身骨架及內飾產生影響，采用膠粘方式粘在客車車窗玻璃上，安全可靠。

附圖說明

圖1為本實用新型的俯視圖，體現實用新型結構簡圖、工作原理；

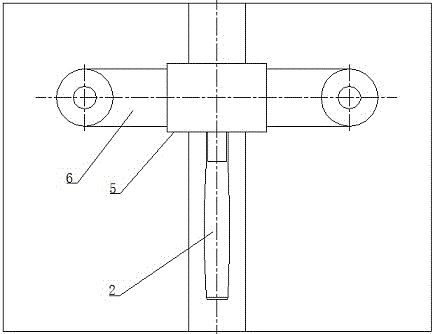

圖2為本實用新型的主視圖，體現其在客車上安裝效果。

具體實施方式

下面結合附圖對本實用新型進行進一步說明。

本實用新型包括壓緊螺母及墊片1、操作手柄2、轉軸3、擋板4、裝飾塊5、橋式支架6、彈簧7-1、彈簧7-2、沖擊頭8-1和沖擊頭8-2。此外，附圖1包括車窗玻璃9-1和車窗玻璃9-2，骨架及內飾10。

壓緊螺母及墊片1裝配轉軸3上，其將擋板4、操作手柄2、橋式支架6連接起來，其中擋板4和操作手柄2通過轉軸3的孔為方孔，保證擋板4在操作手柄2轉動時隨之轉動；操作手柄2供緊急情況下乘客旋轉操作；擋板4正常情況下阻擋沖擊頭8-1和沖擊頭8-2，緊急情況下隨操作手柄2轉動，轉至一定角度后不再阻擋沖擊頭8-1和沖擊頭8-2；裝飾塊5卡扣在擋板4和橋式支架6，保證擋板4不因車身振動意外轉動；橋式支架6支撐轉軸3，同時將彈簧7-1、彈簧7-2、沖擊頭8-1和沖擊頭8-2分別對應固定，兩端采用膠粘在車窗玻璃上；彈簧7-1被沖擊頭8-1壓縮，彈簧7-2被沖擊頭8-2壓縮，擋板4擋住沖擊頭8-1和沖擊頭8-2。

工作原理為：緊急情況時，乘客旋轉操作手柄2，帶動轉軸3轉動，轉軸3帶動擋板4轉動，旋轉一定角度，擋板4不再阻擋沖擊頭8-1和沖擊頭8-2，彈簧7-1和彈簧7-2釋放壓縮的能量，分別推動沖擊頭8-1和沖擊頭8-2分別沖擊對應車窗玻璃9-1和車窗玻璃9-2，從而同時擊破兩塊客車車窗玻璃，提供兩個逃生通道。
