本實用新型屬于消防器材領域，具體為一種具有控水功能的消防卷盤。

背景技術：

消防卷盤全稱“消防軟管卷盤”，包括具有進水接頭的進水路組、具有軟管接頭的軟管繞組、軟管、噴槍等組成的滅火器具，所述進水路組與軟管繞組轉動設置，具體的，所述軟管接頭與所述進水接頭相轉動連接，軟管連接噴槍與軟管接頭，使軟管上的噴槍能夠拉出，拉出噴槍即展開軟管，噴射滅火劑（主要為水）進行滅火。

消防卷盤本身不具備水源控制功能，當水源正打時，會影響消防卷盤收起，操作較麻煩。

技術實現要素：

本實用新型提供一種具有控水功能的消防卷盤。

為達到上述目的，本實用新型采用的技術方案是：一種具有控水功能的消防卷盤，包括具有進水接頭的進水路組、具有軟管接頭并與所述進水路組轉動設置的軟管繞組，所述軟管接頭與所述進水接頭相轉動連接，所述進水路組與所述軟管繞組之間設置有控水機構，所述控水機構包括轉動連接在所述進水接頭或所述軟管接頭上的球閥、通過所述進水路組與所述軟管繞組之間的正反轉動從而來控制所述球閥開關的控制裝置。

在某些實施方式中，所述軟管接頭與所述進水接頭之間的轉動軸心線、所述球閥的轉動軸心線相空間垂直。

在某些實施方式中，所述球閥轉動連接在所述進水接頭上，所述控制裝置包括固定在所述球閥上的彈性撥桿、固定于所述軟管繞組上的撥塊、用于控制所述彈性撥桿與所述球閥相對所述進水接頭轉動范圍的轉角限位機構，以及用于保持所述彈性撥桿與所述球閥相對所述進水接頭角度位置的角度定位機構。

在某些進一步實施方式中，所述控制裝置包括罩設在所述彈性撥桿上蓋帽，所述蓋帽與所述進水接頭相固定設置。

再進一步的，所述轉角限位機構包括開設在所述蓋帽上的長槽，所述彈性撥桿位于所述長槽內并向外伸出。

再進一步的，所述角度定位機構包括開設于所述蓋帽上的開槽與閉槽，所述開槽與所述閉槽位于所述長槽內，所述軟管繞組相對所述進水路組的正轉時，所述彈性撥桿滑至所述長槽一側，所述彈性撥桿位于所述開槽內，所述軟管繞組相對所述進水路組的反轉時，所述彈性撥桿滑至所述長槽另一側，所述彈性撥桿位于所述閉槽。

在某些實施方式中，所述軟管繞組還包括軟管卷芯，位于所述軟管卷芯兩端部的盤片，所述的軟管卷芯的中心線、所述軟管接頭與所述進水接頭之間的轉動軸心線相重合，所述軟管卷芯的圈內具有撐架，所述撥塊固定于所述撐架上。

本實用新型的有益效果：當所述進水路組與所述軟管繞組之間正轉時控制所述球閥開，即將軟管拉出時控制球閥開，軟管出水，出水迅速，當所述進水路組與所述軟管繞組之間的反轉時控制所述球閥關，即將軟管卷起時控制球閥關，軟管止水，便于將軟管收卷。

附圖說明

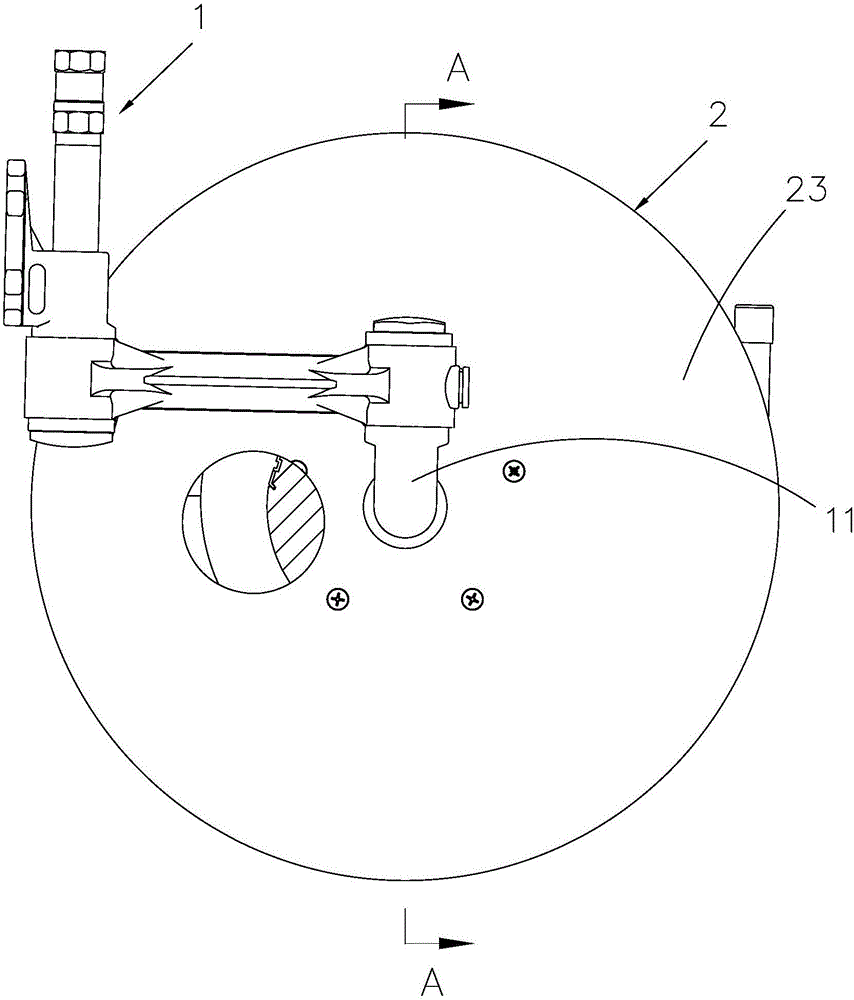

圖1為本實用新型的主視圖；

圖2為圖1的A-A剖視圖；

圖3為圖1的俯視圖；

其中：1、進水路組；11、進水接頭；2、軟管繞組；21、軟管接頭；22、軟管卷芯；221、撐架；23、盤片；3、球閥；4、控制裝置；41、彈性撥桿；42、撥塊；43、蓋帽。

具體實施方式

下面結合附圖及實施例對本實用新型作進一步描述：

參見圖1～3所示，一種具有控水功能的消防卷盤，包括具有進水接頭11的進水路組1、與進水路組1轉動設置的軟管繞組2。

軟管繞組2具有軟管接頭21，軟管接頭21與進水接頭11相轉動連接。

進水路組1與軟管繞組2之間設置有控水機構，控水機構包括轉動連接在進水接頭11上的球閥3、控制裝置4。軟管接頭21與進水接頭11之間的轉動軸心線、球閥3的轉動軸心線相空間垂直。當進水路組1與軟管繞組2之間正轉時控制球閥3開，即將軟管拉出時控制球閥開，軟管出水，出水迅速，當進水路組1與軟管繞組2之間的反轉時控制球閥3關，即將軟管卷起時控制球閥關，軟管止水，便于將軟管收卷。

具體的，控制裝置4包括固定在球閥3上的彈性撥桿41、固定于軟管繞組2上的撥塊42、用于控制彈性撥桿41與球閥3相對進水接頭11轉動范圍的轉角限位機構，以及用于保持彈性撥桿41與球閥3相對進水接頭11角度位置的角度定位機構、以及罩設在彈性撥桿41上蓋帽43，蓋帽43與進水接頭11相固定設置的。

轉角限位機構用于限制彈性撥桿41與球閥3相對進水接頭11只能在一定的角度范圍內轉動。

角度定位機構用于撥塊42將彈性撥桿41與球閥3相對進水接頭11撥至一個位置后便將兩者位置定位，不會復位。

轉角限位機構包括開設在蓋帽43上的長槽，彈性撥桿41位于長槽內并向外伸出。

角度定位機構包括開設于蓋帽43上的開槽與閉槽，開槽與閉槽都是半圓弧凹陷，位于長槽內，軟管繞組2相對進水路組1的正轉時，彈性撥桿41滑至長槽一側，彈性撥桿41位于開槽內，軟管繞組2相對進水路組1的反轉時，彈性撥桿41滑至長槽另一側，彈性撥桿41位于閉槽。撥塊42強行壓在彈性撥桿41上，使之脫離開槽或閉槽，而當彈性撥桿41滑動至對應的閉槽或開槽時，自動彈入閉槽或開槽內。從而使得位置保持。

軟管繞組2還包括軟管卷芯22、位于軟管卷芯22兩端部的盤片23，軟管卷芯22的中心線、軟管接頭21與進水接頭11之間的轉動軸心線相重合，軟管卷芯22的圈內具有撐架221，撥塊42固定于撐架221上。

當軟管繞組2相對進水路組1的正轉時，將軟管拉出，每轉一圈 ，撥塊42壓在彈性撥桿41的一側上，并朝同一個正方向撥動彈性撥桿41，在長槽的限位作用下，彈性撥桿41能夠穩定的保持在開槽內；當軟管繞組2相對進水路組1的反轉時，將軟管收起，每轉一圈 ，撥塊42壓在彈性撥桿41的相反的另一側上，撥塊42朝同一個反方向撥動彈性撥桿41，在長槽的限位作用下，彈性撥桿41能夠穩定的保持在閉槽內。

上述實施例只為說明本實用新型的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本實用新型的內容并據以實施，并不能以此限制本實用新型的保護范圍。凡根據本實用新型精神實質所作的等效變化或修飾，都應涵蓋在本實用新型的保護范圍之內。
