本實用新型涉及消防器械技術領域，具體地說是一種角度可自動調整的消防水炮。

背景技術：

消防水炮，是將一定壓力及一定流量的水，通過能量轉換，將勢能轉換成動能，高速從炮頭的噴嘴噴出，形成射流，從而起到撲滅一定距離外火災的消防設備。

現有的消防水炮，旋轉支點低，使得操作者在使用過程中抓取可調試炮頭距離遠，支點前部重，旋轉操作費力；再者，炮頭、炮座等不合理的設計，造成柱狀射程短、出水量小、霧狀覆蓋窄、壽命短等缺陷。

技術實現要素：

為了解決上述技術缺陷，本實用新型提供一種噴灑角度調節智能、射程長、出水量大且壽命長的角度可自動調整的消防水炮。

一種角度可自動調整的消防水炮，包括：依次連通的炮座、炮身、三通、炮頭，其中，所述炮座包括圓盤形底板、圓柱狀支撐座、第一電動旋轉機構；所述圓盤形底板位于所述圓柱狀支撐座下端，用于固定所述圓柱狀支撐座，所述第一電動旋轉機構固定于所述圓柱狀支撐座上，用于控制消防水炮的旋轉角度。

本實用新型角度可自動調整的消防水炮，其優點是：消防水炮上第一電動旋轉機構的設置，實現了消防水炮在左、右360°方向上的旋轉；第二電動旋轉機構的設置，實現了消防水炮上炮頭在上、下-85°～+250°方向上的旋轉，進而達到自動對準目標區域的目的；第三電動旋轉機構的設置，用于控制炮頭的行程距離，使得射程提高到38～48m，霧狀覆蓋寬度大于10m。

附圖說明

圖1為角度可自動調整的消防水炮后視圖；

圖2為圖1中C-C面截面圖；

圖3為角度可自動調整的消防水炮右視圖；

圖4為圖3中A-A面截面圖；

圖5為圖3中B-B方向上的剖視圖；

圖6為圖3中B-B面截面圖；

其中：

1、炮座，11、圓盤形底板，12、圓柱狀支撐座，13、第一電動旋轉機構，131、第一蝸桿，132、第一電機，133、第一蝸輪；

2、炮身，21、管道，22、第二電動旋轉機構，221、第二蝸桿，222、第二電機，223、第二蝸輪；

3、三通，31、高清攝像頭；

4、炮頭，41、第三電機，42、炮頭外套，43、炮頭機芯，44、炮頭鐵芯。

具體實施方式

一種角度可自動調整的消防水炮，包括：依次連通的炮座1、炮身2、三通3、炮頭4；其中，所述炮座1包括圓盤形底板11、圓柱狀支撐座12、第一電動旋轉機構13；所述圓盤形底板11位于所述圓柱狀支撐座12下端，用于固定所述圓柱狀支撐座12，所述第一電動旋轉機構13固定于所述圓柱狀支撐座12上，用于控制消防水炮的旋轉角度。

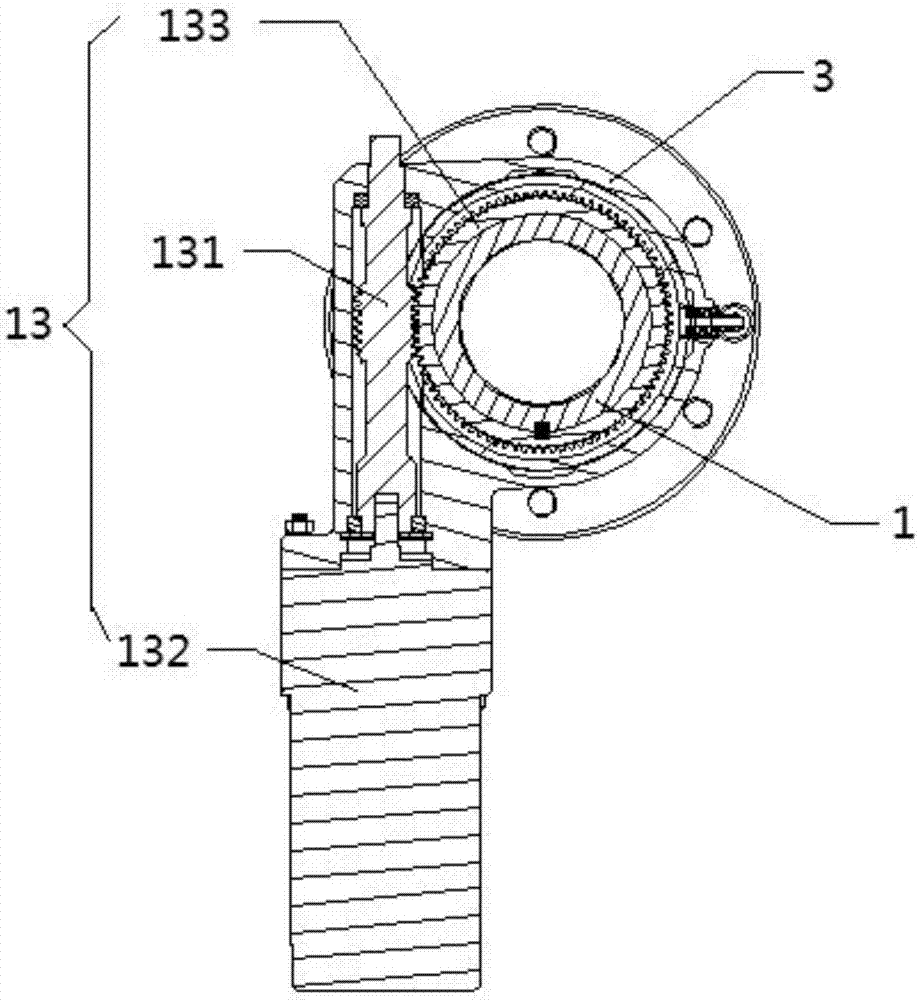

進一步地，所述第一電動旋轉機構13包括第一蝸桿131、第一電機132、第一蝸輪133，所述第一蝸桿131一端固定于所述第一電機132，另一端與所述第一蝸輪133齒合連接，使得所述第一電機132驅動所述第一蝸桿131后，與所述第一蝸桿131齒合的所述第一蝸輪133帶動所述圓柱狀支撐座12運動，用于控制消防水炮的旋轉；

優選地，所述第一電動旋轉機構13為左、右360°旋轉機構，使得所述第一電動旋轉機構13帶動消防水炮左、右360°旋轉；

優選地，所述第一電機132優選為正反轉電機。

進一步地，所述炮身2包括兩根對接成倒三角形的管道21，兩根管道21的下端匯聚并與所述炮座1連通，兩根所述管道21的上端通過所述三通3對接，使得兩根所述管道21中的水流匯聚至所述三通3后，通過所述炮頭4噴出，降低水流運動阻力，提高水流量；

優選地，所述炮身2上還設置有第二電動旋轉機構22，所述第二電動旋轉機構22包括第二蝸桿221、第二電機222、第二蝸輪223，所述第二蝸桿221一端固定于所述第二電機222，另一端與所述第二蝸輪223齒合連接，使得所述第二電機222驅動所述第二蝸桿221 后，與所述第二蝸桿221齒合的所述第一蝸輪133帶動所述三通3運動，用于控制所述炮頭4的旋轉；

進一步地，所述第二電動旋轉機構22為上、下-85°～+250°旋轉機構，使得所述第二電動旋轉機構22控制所述炮頭4上、下-85°～+250°旋轉，用以自動對準目標區域；

所述第二電機222優選為正反轉電機。

優選地，所述三通3上設置有可調節的高清攝像頭31，且所述高清攝像頭31位于兩根所述管道21之間，用于觀察消防水炮的工作情況。

優選地，所述炮頭4包括由外向內設置的第三電機41、炮頭外套42、炮頭機芯43、炮頭鐵芯44，所述第三電機41一端固定于所述三通3，另一端固定于所述炮頭外套42，使得所述第三電機41以所述三通3為支點，推動所述炮頭外套42在所述炮頭機芯43上前、后移動；所述炮頭鐵芯44兩端分別與所述炮頭機芯43、所述炮頭外套42滑動連接，用以控制所述炮頭外套42的運動距離；

優選地，所述炮頭鐵芯44的長度為35mm，使得消費水炮的射程提高到38～48米，霧狀覆蓋寬度大于10m；

進一步地，所述第三電機41優選為伸縮電機，用于控制炮頭外套42前、后移動。

進一步地，消防水炮還包括采用CAN總線連通帶顯示屏的電控箱，當所述高清攝像頭31將觀測的信號傳輸至通過CAN總線傳輸至電控箱后，在顯示屏上顯示，控制所述第一電機132旋轉機構在左、右360°方向上旋轉，繼而控制消防水炮的方向；控制第二電動旋轉機構22在上、下-85°～+250°方向上旋轉，使得消防水炮對準目標區域；同時，通過控制第三電動旋轉機構來控制所述炮頭4的行程距離，最終使得射程提高到38～48m，霧狀覆蓋寬度大于10m。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
