本發明涉及消防機械領域，特別涉及一種破拆消防車。

背景技術：

消防單位所承擔的工作和任務，己從傳統單一的消防滅火擴展為社會生活的多方面，面臨各種突發性的搶險求援情況也日趨多樣性和復雜性，當大型倉庫或地下室等封閉場所發生火災時，不僅需要滅火，而且需要清理危險品、其他障礙物，有時更需要迅速破拆牢固建筑物等，而普通消防車并不具備上述功能，達不到救援清障目的。因此，高空的滅火作業和破拆作業是消防車必備的功能要求，但目前的滅火作業和破拆作業一般是由不同的消防車分別實施的。為了解決問題，人們將滅火作業和破拆作業功能配備到一臺車上，但由于兩者的共用部件過多，致使滅火作業和破拆作業不能同時進行，給使用者帶來了極大的不便，延誤了救援搶險的最佳時期。

目前，具有滅火作業和破拆作業功能的消防車(即破拆消防車)主要有三種類型，獨立雙臂結構、單伸縮臂+雙上臂結構以及單臂結構，例如：

中國專利文獻cn201120545712.3公開了一種高噴破拆消防車，包括車體底盤(10)系統，車體底盤(10)系統上的中部設置高噴作業系統，車體底盤(10)系統上的后部設置破拆作業系統，高噴作業系統與破拆作業系統形成兩套各自獨立的作業機構(即獨立雙臂結構)。該高噴破拆消防車可以同時實現高空的滅火作業和破拆作業，操作方便。但該高噴破拆消防車的缺點是:高噴作業系統與破拆作業系統形成兩套各自獨立的作業機構，結構復雜，整車較重，成本較高。

中國專利文獻cn201010107363.7公開了一種帶有雙上臂結構的消防車，該帶有雙上臂結構的消防車包括駕駛室(20)，車身，伸縮臂，消防水炮，破拆裝置，縮臂固定在車身上，伸縮臂的前端設有雙折臂，分別為破拆折臂和水炮折臂，破拆折臂的前端安裝破拆裝置，水炮折臂的前端安裝消防水炮(即單伸縮臂+雙上臂結構)。該消防車具有舉高噴射消防車和專業破拆作業消防車兩種功能。但該雙上臂結構的消防車的缺點是：由于設置有雙上臂結構，伸縮臂與雙上臂之間連接結構復雜，臂架結構較重。同時，由于破拆反作用力大，伸縮臂軸向剛性較差，影響破拆效果。

另外，對于單臂結構破拆消防車，有采用伸縮臂+折疊臂結構，如中國專利文獻cn201310488322.0公開的多功能消防搶險破拆車。也有采用全折疊臂架的結構，如中國專利文獻cn201510422113.5公開了一種高空消防機器人，但該消防車的臂架具有五個臂節，臂架打開時間長，長的臂架也照成臂架整體剛性差，破拆力較小，又如中國專利文獻cn201210338646.1公開了一種舉升臂架及具有該舉升臂架的舉高噴射消防車，采用三節折疊臂架，臂架的剛性有所提高，破拆力有所增加，但由于整車高度的要求，臂架在臂架機構(40)的折疊狀態，第二節臂架位于第一節臂架上方，第三節臂架位于第二節臂架的側下方，該結構的臂架，由于三節臂架不在同一個豎直平面，因此，在破拆作業時，臂架的偏載較大，影響臂架的穩定性及壽命。

因此，如何優化破拆消防車的臂架結構，以提高臂架的剛性及穩定性，提高臂架可承受的破拆力，仍然是本領域技術人員亟待解決的技術問題。

技術實現要素：

針對現有技術的不足，本發明提供一種破拆消防車，以提高臂架的剛性及穩定性，提高臂架可承受的破拆力。

本發明提供了一種破拆消防車，包括底盤、駕駛室、轉塔機構及臂架機構，所述駕駛室位于底盤的前端，所述臂架機構的末端用于連接破拆裝置和消防裝置，所述臂架機構包括依次鉸接的第一臂節、第二臂節、第三臂節，以及分別驅動第一臂節、第二臂節、第三臂節折疊或展開的第一油缸、第二油缸、第三油缸，所述第一臂節的端部與所述轉塔機構鉸接，在臂架機構的折疊狀態，所述第一臂節水平設置，所述第二臂節豎向設置，所述第三臂節位于所述第一臂節的下方。

上述的破拆消防車，優選地，還包括第四臂節，在臂架機構的折疊狀態，第四臂節位于所述第一臂節與第三臂節之間，所述第四臂節的末端用于連接破拆裝置和消防裝置。

上述的破拆消防車，優選地，還包括驅動所述第四臂節折疊或展開的第四油缸，所述第一油缸的一端與所述轉塔機構鉸接，所述第一油缸的另一端與第一臂節鉸接，所述第二油缸的一端與所述第一臂節鉸接，所述第二油缸的另一端與第二臂節鉸接，所述第三油缸的一端與所述第二臂節鉸接，所述第三油缸的另一端與第三臂節鉸接；所述第四油缸的一端與所述第三臂節鉸接，所述第四油缸的另一端與第四臂節鉸接，且所述第三臂節與所述第四臂節的鉸接點，位于所述第四油缸、第四臂節的鉸接點與所述第四臂節的末端之間。

上述的破拆消防車，優選地，還包括第五油缸、第一連桿、第二連桿及快換接頭，所述第五油缸的一端與所述第四臂節鉸接，所述第四油缸的另一端同時與第一連桿、第二連桿的一端鉸接，所述第一連桿的另一端與所述第四臂節鉸接，第二連桿的另一端與所述快換接頭的第一鉸點連接，所述快換接頭的第二鉸點與第四臂節的末端鉸接，所述快換接頭用于連接破拆裝置。

上述的破拆消防車，優選地，所述第一臂節、第二臂節、第三臂節、第四臂節為箱形結構，所述第一臂節和/或第二臂節和/或第三臂節和/或第四臂節的箱形結構的截面面積從第一端到第二端先變大后變小。

上述的破拆消防車，優選地，所述第一臂節與第一油缸的鉸接點處和/或所述第二臂節與第二油缸的鉸接點處和/或所述第三臂節與第三油缸的鉸接點處和/或第四臂節與第四油缸的鉸接點處，箱形結構的截面面積最大。

上述的破拆消防車，優選地，所述第二油缸與所述第二臂節的鉸接點，與所述第三油缸與所述第二臂節的鉸接點同軸設置，所述破拆裝置和消防裝置設置在所述第三臂節的末端，所述第三臂節位于所述第一臂節的直接下方。

上述的破拆消防車，優選地，還包括設置在所述底盤上的副車架以及設置在所述副車架上的支腿裝置，所述支腿裝置包括兩個前支腿箱以及滑動設置在兩個所述前支腿箱內的兩個活動支腿，兩個所述前支腿箱靠近所述駕駛室上下交叉且呈x型布置，兩個所述活動支腿向所述底盤的側前方伸出，所述轉塔機構位于兩個所述前支腿箱的上方。

上述的破拆消防車，優選地，所述第一臂節和/或第二臂節和/或第三臂節為由頂板、底板、兩個側板焊接圍成，所述頂板和/或底板和/或側板包括第一段和第二段，所述第一段、第二段焊接相連。

上述的破拆消防車，優選地，所述破拆裝置包括鏟斗、液壓剪、液壓錘中的至少一種，所述破拆裝置的存放區設置于所述底盤的后端；和/或，所述消防裝置包括消防水炮、泡沫噴射器、粉末噴射器中的至少一種，所述底盤上設置有消防供給系統，所述消防供給系統通過設置于臂架機構上的管路與所述消防裝置連接。

本發明的破拆消防車，包括底盤、駕駛室、轉塔機構及臂架機構，駕駛室位于底盤的前端，臂架機構的末端用于連接破拆裝置和消防裝置，臂架機構包括依次鉸接的第一臂節、第二臂節、第三臂節，以及分別驅動第一臂節、第二臂節、第三臂節折疊或展開的第一油缸、第二油缸、第三油缸，第一臂節的端部與轉塔機構鉸接，在臂架機構的折疊狀態，第一臂節水平設置，第二臂節豎向設置，第三臂節位于第一臂節的下方。本發明中，由于破拆消防車的臂架機構由三節折疊構成，臂架動作靈活，臂節之間通過油缸驅動折疊或展開，整個臂架的剛性好。同時，考慮到破拆消防車在臂架機構折疊狀態下整車高度的限制，豎向設置的第二臂節需要采用短臂節，在保證破拆臂架靈活性的同時，有利于保證整個臂架機構的剛性和穩定性。

附圖說明

構成本發明的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1為本發明具體實施例的第一種破拆消防車的結構示意圖；

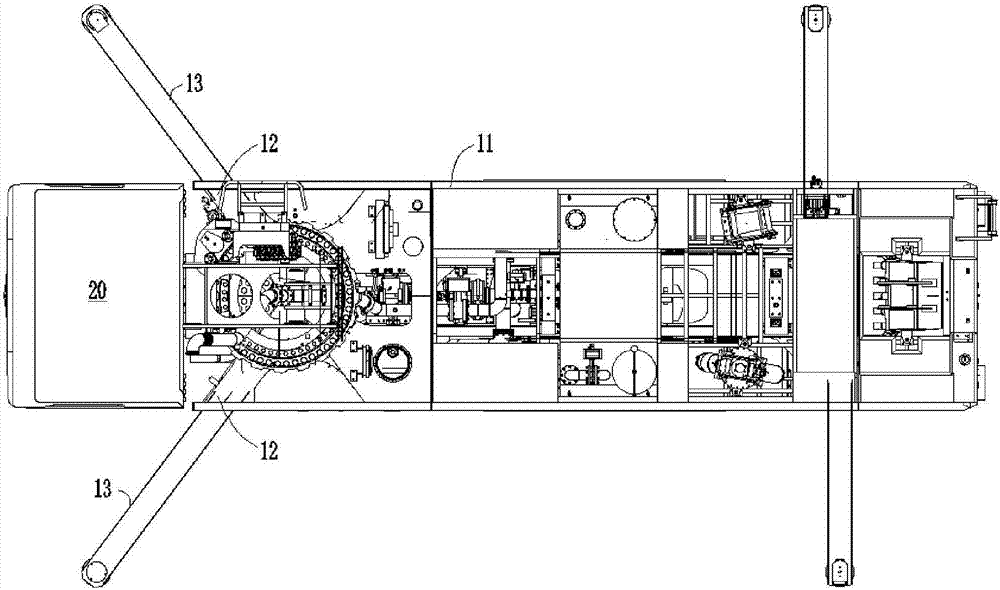

圖2為圖1中破拆消防車的俯視圖(不含臂架機構)；

圖3為圖1的破拆消防車的臂架機構在打開狀態下的示意圖；

圖4為本發明具體實施例的第二種破拆消防車的結構示意圖；

圖5為本發明具體實施例的第三種破拆消防車的結構示意圖；

圖6為圖4(圖5)中的破拆消防車的臂架機構在打開狀態的示意圖；

圖7為本發明具體實施例的一種破拆消防車的臂節結構示意圖。

具體實施方式

需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。下面將參考附圖并結合實施例來詳細說明本發明。

為了便于敘述和說明，下文中出現“前”、“后”、“上”、“下”分別與附圖1的“左”、“右”、“上”、“下”對應一致，豎向即圖1中的上下方向。

如圖4至圖6所示，本發明具體實施例提出的一種破拆消防車，包括底盤10、駕駛室20、轉塔機構30及臂架機構40，駕駛室20位于底盤10的前端，臂架機構40的末端用于連接破拆裝置50和消防裝置，臂架機構40包括依次鉸接的第一臂節41、第二臂節42、第三臂節43，以及分別驅動第一臂節41、第二臂節42、第三臂節43折疊或展開的第一油缸61、第二油缸62、第三油缸63，第一臂節41的端部與轉塔機構30鉸接，在臂架機構40的折疊狀態，第一臂節41水平設置，第二臂節42豎向設置，第三臂節43位于第一臂節41的下方。需要說明的是，本方案中的水平設置，并非需要與水平面絕對平行，也不需要第一臂節41的每一個面都是水平，或者破拆消防車的任何狀態第一臂節41都是水平的，只需要底盤10水平放置時，在臂架機構40的折疊狀態(如破拆消防車不作業時或行駛狀態)，第一臂節40的長度方向基本處于水平狀態即可。本方案中的豎向設置，并非需要絕對的豎直，也不需要第二臂節42的每一個面都是豎向的，或者破拆消防車的任何狀態第二臂節42都是豎向設置的，只需要底盤10水平放置時，在臂架機構40的折疊狀態下，第二臂節42的長度方向基本處于豎向即可。

本方案中，由于破拆消防車的臂架機構40由三節折疊構成，臂架動作靈活，臂節之間通過油缸驅動折疊或展開，整個臂架的剛性好。同時，考慮到破拆消防車在臂架機構折疊狀態下整車高度的限制，豎向設置的第二臂節40需要采用短臂節，在保證破拆臂架靈活性的同時，有利于保證整個臂架機構40的剛性和穩定性。

如圖4所示，第二油缸62與第二臂節42的鉸接點，與第三油缸63與第二臂節42的鉸接點分別位于第二臂節42的不同位置，為提高破拆消防車結構的緊湊性，優選地，如圖5和6所示，第二油缸62與第二臂節42的鉸接點，與第三油缸63與第二臂節42的鉸接點同軸設置，破拆裝置50和消防裝置設置在第三臂節43的末端，第三臂節43位于第一臂節41的直接下方，即第三臂節43與第一臂節41之間無其他臂節。

上述的破拆消防車，為進一步提高臂架機構40的靈活性和長度，優選地，如圖1-3所示，還包括第四臂節44，在臂架機構(40)的折疊狀態，第四臂節44位于第一臂節41與第三臂節43之間，第四臂節44的末端用于連接破拆裝置50和消防裝置。

上述的破拆消防車，優選地，還包括驅動第四臂節44折疊或展開的第四油缸64，第一油缸61的一端與轉塔機構30鉸接，第一油缸61的另一端與第一臂節41鉸接，第二油缸62的一端與第一臂節41鉸接，第二油缸62的另一端與第二臂節42鉸接，第三油缸63的一端與第二臂節42鉸接，第三油缸63的另一端與第三臂節43鉸接；第四油缸64的一端與第三臂節43鉸接，第四油缸64的另一端與第四臂節44鉸接，且第三臂節43與第四臂節44的鉸接點，位于第四油缸64、第四臂節44的鉸接點與第四臂節44的末端之間。本方案中，由于第一油缸61、第二油缸62、第三油缸63、第四油缸64的兩端與臂節直接連接，臂架的剛性好，有利于提高破拆力。同時，第三臂節43與第四臂節44的鉸接點，位于第四油缸64、第四臂節44的鉸接點與第四臂節44的末端之間，即第四油缸64與第四臂節44的鉸接點，第四臂節44與破拆裝置50的連接端(臂節末端)分別位于第四臂節44與第三臂節43的鉸接點的兩側，充分利用第一臂節41下方的空間，也不容易產生干涉。

上述的破拆消防車，如圖1所示，優選地，還包括第五油缸65、第一連桿71、第二連桿72及快換接頭73，第五油缸65的一端與第四臂節44鉸接，第四油缸64的另一端同時與第一連桿71、第二連桿72的一端鉸接，第一連桿71的另一端與第四臂節44鉸接，第二連桿72的另一端與快換接頭73的第一鉸點連接，快換接頭73的第二鉸點與第四臂節44的末端鉸接，快換接頭73用于連接破拆裝置50。通過第一連桿71、第二連桿72連接快換接頭73，通過第五油缸65驅動，破拆裝置50動作靈活，工作范圍大。

破拆消防車的臂節結構可以采用現有技術，優選地，如圖7所示，第一臂節41、第二臂節42、第三臂節43、第四臂節44為箱形結構，第一臂節41和/或第二臂節42和/或第三臂節43和/或第四臂節44的箱形結構的截面面積從第一端到第二端先變大后變小。圖7中，從左到右，臂節截面面積先變大，然后再變小，該種臂節結構，有利于在保證臂節剛度的同時，降低臂架的重量。進一步地，第一臂節41和/或第二臂節42和/或第三臂節43為由頂板45、底板46、兩個側板47焊接圍成，頂板45和/或底板46和/或側板47包括第一段48和第二段49，第一段48、第二段49焊接相連，將頂板45和/或底板46和/或側板47設置為兩段，便于下料和型材的利用，降低制造成本。

上述的箱形結構臂節，為充分發揮臂節的優勢，優選地，第一臂節41與第一油缸61的鉸接點處和/或第二臂節42與第二油缸62的鉸接點處和/或第三臂節43與第三油缸63的鉸接點處和/或第四臂節44與第四油缸64的鉸接點處，箱形結構的截面面積最大。

為提高破拆消防整車的穩定性，如圖2所示，上述的破拆消防車，優選地，還包括設置在底盤10上的副車架11以及設置在副車架11上的支腿裝置，支腿裝置包括兩個前支腿箱12以及滑動設置在兩個前支腿箱12內的兩個活動支腿13，兩個前支腿箱12靠近駕駛室20上下交叉且呈x型布置，兩個活動支腿13向底盤10的側前方伸出，轉塔機構30位于兩個前支腿箱12的上方。x型且交叉布置的支撐前支腿，支腿跨度長，支撐穩定性好，轉塔機構30位于兩個前支腿箱12的上方，可以充分利用底盤10的長度空間，布置更長的臂架。

上述的破拆消防車，破拆裝置可以根據需要設置，比如破拆裝置50可以包括鏟斗、液壓剪、液壓錘中的至少一種，破拆裝置50的存放區設置于底盤10的后端；將破拆裝置50的存放區設置在底盤的后端，便于更換破拆裝置，特別是對于轉塔機構30前置(靠近駕駛室)的方式，底盤10的后端可以留出更多的空間便于放置破拆裝置。同時，消防裝置可以包括消防水炮、泡沫噴射器、粉末噴射器中的至少一種，底盤10上設置有消防供給系統，消防供給系統通過設置于臂架機構40上的管路與消防裝置連接，消防供給系統的具體方式可以參考現有技術。

以上僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
