本技術涉及消防，具體為一種消防用的消防水炮。

背景技術：

1、消防水炮是遠距離撲救火災的重要消防設備。以水作介質，遠距離撲滅火災的滅火設備。該炮適用于石油化工企業、儲罐區、飛機庫、倉庫、港口碼頭、車庫等場所，更是消防車理想的車載消防炮。

2、根據中國專利“一種消防用的消防水炮”，且公開號為：“cn212347518u”，該專利包括底座、管道臂、直管以及把手；所述底座與管道臂活動連接，所述管道臂可沿底座水平面內轉動；所述直管與管道臂活動連接，所述直管可沿管道臂垂直面內轉動；所述直管上設置有梯度閥門，所述梯度閥門包括若干檔位；所述把手與直管固定連接。本消防水炮通過將底座與管道臂、管道臂與直管活動連接，使得消防水炮出水方向可沿三維空間內自由轉動，可以根據火情情況進行靈活調整；且在直管上設置梯度閥門，可以根據火情的實際情況選擇梯度閥門的檔位，從而控制出水速度或者出水流量，大大縮短了調整的時間。

3、但是該專利在實際使用時需要根據實際情況對其瞄準發射角度及高度進行有效調整，并且需要減少人工對其進行操作，因此我們需要一種消防用的消防水炮。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種消防用的消防水炮。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種消防用的消防水炮，包括固定板，所述固定板的頂部固定連接有收納箱體，所述收納箱體的內部設置有活動支撐機構，所述活動支撐機構的頂部設置有水炮及水炮安裝調節機構，所述固定板的底部設置有移動輪。

5、優選的，所述活動支撐機構包括：支撐座，所述支撐座的正面和背面分別開設有安裝槽，兩個所述安裝槽的內部分別設置有固定套，所述固定套的內部活動連接有升降桿，所述升降桿活動貫穿所述支撐座的頂部并向上延伸。通過設置活動支撐機構中固定套和升降桿相互配合使得可以帶動水炮本體和調節框中的噴水頭進行高度和角度上的調節并且達到支撐效果。

6、優選的，所述水炮及水炮安裝調節機構包括：調節框和防護套，所述調節框通過安裝軸安裝在前端所述升降桿的頂部，所述防護套通過安裝軸安裝在后端所述升降桿的頂部，所述防護套的內部安裝有水炮本體，所述水炮本體的正面安裝有折管，所述水炮本體的背面安裝有連接軸。通過設置防護套可以對水炮本體進行有效防護，其折管可以配合兩個升降桿對其高度及角度進行調整，而連接軸可以有效對連通水管進行連接。

7、優選的，所述調節框的內部通過銷軸a鉸接有噴水頭，所述噴水頭的背面通過安裝管與所述折管連通設置，所述調節框的左右兩側分別安裝有調節盤，且所述調節盤與所述銷軸a相互連接，所述調節框的頂部固定連接有扶桿。通過轉動調節盤可以帶動調節框中銷軸a對其噴水頭的角度進行微調，其扶桿的設置方便穩定水炮本體。

8、優選的，所述固定板的頂部通過銷軸b鉸接有蓋板。通過設置蓋板配合銷軸b可以有效關閉收納箱體方便對其進行回收。

9、優選的，所述收納箱體的正面和背面分別設置有口徑大小與所述噴水頭、水炮本體口徑大小相適配的限位槽。通過設置限位槽可以將噴水頭和水炮本體搭接在此上方減少其承重壓力。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種消防用的消防水炮，具備以下

12、有益效果：

13、1、該一種消防用的消防水炮，通過設置活動支撐機構中固定套和升降桿相互配合使得可以帶動水炮本體和調節框中的噴水頭進行高度和角度上的調節并且達到支撐效果。

14、2、該一種消防用的消防水炮，通過設置防護套可以對水炮本體進行有效防護，其折管可以配合兩個升降桿對其高度及角度進行調整，而連接軸可以有效對連通水管進行連接，再通過轉動調節盤可以帶動調節框中銷軸a對其噴水頭的角度進行微調，其扶桿的設置方便穩定水炮本體。

技術特征：

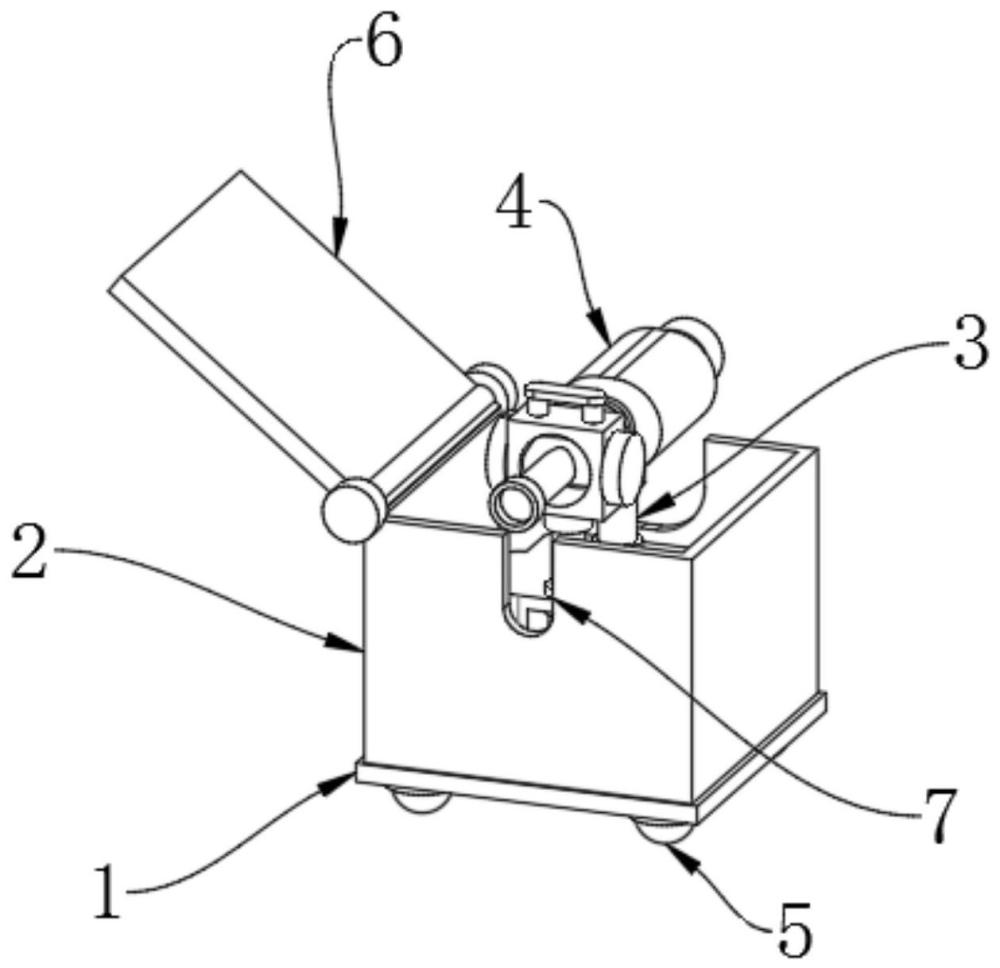

1.一種消防用的消防水炮，包括固定板(1)，其特征在于：所述固定板(1)的頂部固定連接有收納箱體(2)，所述收納箱體(2)的內部設置有活動支撐機構(3)，所述活動支撐機構(3)的頂部設置有水炮及水炮安裝調節機構(4)，所述固定板(1)的底部設置有移動輪(5)；

2.根據權利要求1所述的一種消防用的消防水炮，其特征在于：所述調節框(401)的內部通過銷軸a鉸接有噴水頭(407)，所述噴水頭(407)的背面通過安裝管(409)與所述折管(404)連通設置，所述調節框(401)的左右兩側分別安裝有調節盤(410)，且所述調節盤(410)與所述銷軸a相互連接，所述調節框(401)的頂部固定連接有扶桿(408)。

3.根據權利要求1所述的一種消防用的消防水炮，其特征在于：所述固定板(1)的頂部通過銷軸b鉸接有蓋板(6)。

4.根據權利要求1所述的一種消防用的消防水炮，其特征在于：所述收納箱體(2)的正面和背面分別設置有口徑大小與噴水頭(407)、水炮本體(403)口徑大小相適配的限位槽(7)。

技術總結
本技術涉及消防技術領域，且公開了一種消防用的消防水炮，包括固定板，所述固定板的頂部固定連接有收納箱體，所述收納箱體的內部設置有活動支撐機構，所述活動支撐機構的頂部設置有水炮及水炮安裝調節機構，所述固定板的底部設置有移動輪。所述活動支撐機構包括：支撐座，所述支撐座的正面和背面分別開設有安裝槽，兩個所述安裝槽的內部分別設置有固定套，所述固定套的內部活動連接有升降桿，所述升降桿活動貫穿所述支撐座的頂部并向上延伸。該一種消防用的消防水炮，通過設置活動支撐機構中固定套和升降桿相互配合使得可以帶動水炮本體和調節框中的噴水頭進行高度和角度上的調節并且達到支撐效果。

技術研發人員：李琪
受保護的技術使用者：李琪
技術研發日：20240516
技術公布日：2025/3/20
