本技術涉及消防防護用品，涉及一種消防防毒面罩。

背景技術：

1、消防防毒面罩作為消防防護器材，用于對人員的呼吸器官、眼睛及面部皮膚提供有效防護，面罩是消防防毒面罩的重要組成部分，是使人員面部與外界染毒空氣隔離的部件。

2、目前的消防防毒面罩可以通過安裝鏡片滿足戴眼鏡的人員使用，但一般都為固定結構，無法根據不同人員的需求自由調節鏡片與人眼睛之間的距離，造成視線模糊，另外在使用時由于消防人員高強度的運動，出汗較多，滴落的汗液容易使鏡片模糊，從而會進一步影響消防人員的視線，進而造成嚴重后果。

技術實現思路

1、針對現有技術中的技術問題，本實用新型提供一種消防防毒面罩，包括罩體，所述罩體上設有透明視窗和呼吸孔，所述透明視窗內通過固定組件安裝有鏡片，所述呼吸孔通過過濾組件與外界連通，所述固定組件包括安裝架和調節機構，所述安裝架通過調節機構與罩體活動連接，所述安裝架上設有卡槽和收集腔，且所述收集腔位于卡槽的下方，所述鏡片的邊緣與卡槽固定卡接，所述卡槽的底部開設有環繞鏡片的凹槽，且所述凹槽與收集腔連通。

2、進一步的，所述調節機構包括調節螺桿、調節板、彈簧和伸縮桿，所述調節螺桿的一端與罩體靠近透明視窗的邊緣處螺紋連接，且延伸出罩體外，所述調節螺桿的另一端與調節板轉動連接，所述伸縮桿的兩端分別與調節板和安裝架固定連接，所述彈簧套接在伸縮桿外，且與調節板和安裝架抵接，所述安裝架在調節螺桿與罩體的螺紋旋合下靠近或遠離透明視窗直線移動。

3、進一步的，所述調節機構還包括旋鈕，所述旋鈕與調節螺桿延伸出罩體外的一端可拆卸連接。

4、進一步的，所述卡槽內還設有吸水棉，所述鏡片的邊緣嵌入所述吸水棉內，所述吸水棉凸出安裝架的表面。

5、進一步的，所述凹槽內固定安裝有導流棒，所述導流棒的表面與吸水棉貼合，所述導流棒的端部延伸至收集腔內。

6、進一步的，所述安裝架上還設有多條導氣通道，多條導氣通道間隔設置在鏡片的上方，所述導氣通道的一端通過導氣孔與鏡片表面連通，所述導氣通道的另一端與呼吸孔的進氣通道連通，所述導氣通道內設有單向閥，且單向閥的導通方向為由進氣通道至鏡片。

7、有益效果：

8、1、在本實用新型中通過安裝架、調節機構以及安裝架上卡槽、收集腔和凹槽的設置，能夠方便調節鏡片與人眼睛之間的距離，從而滿足不同消防人員使用需求，另外也能利用凹槽的導流作用將汗液排入收集腔內，有效避免汗液模糊鏡片，防止消防人員視線受阻。

9、2、在本實用新型中通過調節螺桿、調節板、彈簧和伸縮桿的設置，能夠利用調節螺桿的螺紋旋合方便快捷的調節鏡片與人眼睛之間的距離，另外利用彈簧的緩沖也能夠實現鏡片與人眼睛之間距離的微調，同時確保安裝架能夠與人眼睛緊密貼合，從而便于汗液流入凹槽；結合旋鈕的設置，能夠方便對調節螺桿進行旋轉調節。

10、3、在本實用新型中通過吸水棉的設置，能夠提高吸汗液的效果，進一步避免汗液直接流入鏡片內，致使鏡片模糊現象的出現，結合吸水棉凸出安裝架表面的設置，可以使其緊貼皮膚，一方面提高吸汗效果，另一方面較好的保護皮膚；通過導流棒的設置，能夠便于汗液排入收集腔內，結合導流棒與吸水棉貼合以及彈簧彈力的設置，能夠利用彈簧的彈力將汗液從吸水棉內擠壓出并隨導流棒流入收集腔內，從而提高吸水棉持續吸收的效果。

11、4、在本實用新型中通過導氣通道和導氣孔的設置，能夠利用吸氣帶來的部分氣體對鏡片表面吹氣，從而進一步防止鏡片被汗液模糊，同時能夠適當給消防人員進行降溫，結合單向閥的設置，能夠避免呼出的氣體吹向鏡片致使鏡片出現水霧現象的發生。

技術特征：

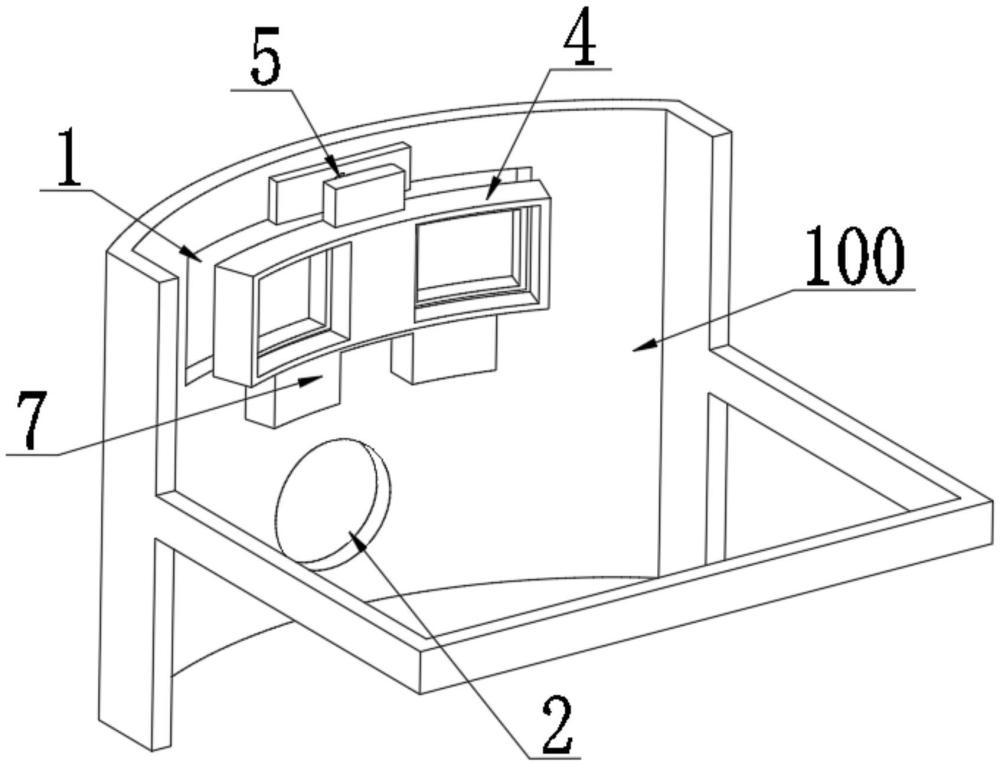

1.一種消防防毒面罩，包括罩體(100)，所述罩體(100)上設有透明視窗(1)和呼吸孔(2)，所述透明視窗(1)內通過固定組件安裝有鏡片，所述呼吸孔(2)通過過濾組件(3)與外界連通，其特征在于，所述固定組件包括安裝架(4)和調節機構(5)，所述安裝架(4)通過調節機構(5)與罩體(100)活動連接，所述安裝架(4)上設有卡槽(6)和收集腔(7)，且所述收集腔(7)位于卡槽(6)的下方，所述鏡片的邊緣與卡槽(6)固定卡接，所述卡槽(6)的底部開設有環繞鏡片的凹槽(8)，且所述凹槽(8)與收集腔(7)連通。

2.根據權利要求1所述的一種消防防毒面罩，其特征在于，所述調節機構(5)包括調節螺桿(51)、調節板(52)、彈簧(53)和伸縮桿(54)，所述調節螺桿(51)的一端與罩體(100)靠近透明視窗(1)的邊緣處螺紋連接，且延伸出罩體(100)外，所述調節螺桿(51)的另一端與調節板(52)轉動連接，所述伸縮桿(54)的兩端分別與調節板(52)和安裝架(4)固定連接，所述彈簧(53)套接在伸縮桿(54)外，且與調節板(52)和安裝架(4)抵接，所述安裝架(4)在調節螺桿(51)與罩體(100)的螺紋旋合下靠近或遠離透明視窗(1)直線移動。

3.根據權利要求2所述的一種消防防毒面罩，其特征在于，所述調節機構(5)還包括旋鈕(55)，所述旋鈕(55)與調節螺桿(51)延伸出罩體(100)外的一端可拆卸連接。

4.根據權利要求1至3任一項所述的一種消防防毒面罩，其特征在于，所述卡槽(6)內還設有吸水棉，所述鏡片的邊緣嵌入所述吸水棉內，所述吸水棉凸出安裝架(4)的表面。

5.根據權利要求4所述的一種消防防毒面罩，其特征在于，所述凹槽(8)內固定安裝有導流棒，所述導流棒的表面與吸水棉貼合，所述導流棒的端部延伸至收集腔(7)內。

6.根據權利要求5所述的一種消防防毒面罩，其特征在于，所述安裝架(4)上還設有多條導氣通道，多條導氣通道間隔設置在鏡片的上方，所述導氣通道的一端通過導氣孔(11)與鏡片表面連通，所述導氣通道的另一端與呼吸孔(2)的進氣通道連通，所述導氣通道內設有單向閥，且單向閥的導通方向為由進氣通道至鏡片。

技術總結
本技術屬于消防防護用品技術領域，具體提供一種消防防毒面罩，包括罩體，所述罩體上設有透明視窗和呼吸孔，透明視窗內通過固定組件安裝有鏡片，呼吸孔通過過濾組件與外界連通，所述固定組件包括安裝架和調節機構，安裝架通過調節機構與罩體活動連接，安裝架上設有卡槽和收集腔，且收集腔位于卡槽的下方，鏡片的邊緣與卡槽固定卡接，卡槽的底部開設有環繞鏡片的凹槽，且凹槽與收集腔連通。本技術通過安裝架、調節機構以及安裝架上卡槽、收集腔和凹槽的設置，能夠方便調節鏡片與人眼睛之間的距離，從而滿足不同消防人員使用需求，另外也能利用凹槽的導流作用將汗液排入收集腔內，有效避免汗液模糊鏡片，防止消防人員視線受阻。

技術研發人員：陽如松,李其峰,李志強,謝添,何海波,章巍
受保護的技術使用者：永州市冷水灘區消防救援大隊
技術研發日：20240613
技術公布日：2025/4/24
