本發明涉及空氣過濾器，具體是一種便攜式空氣過濾器。

背景技術：

1、鼻炎是一種常見的鼻腔黏膜炎癥，主要由病毒、細菌、過敏原(如塵螨、霉菌、寵物皮屑、花粉等)以及其他理化因素或全身性疾病引發，其中，過敏性鼻炎最為常見，并具有一定的遺傳傾向，非過敏性鼻炎則包括因環境刺激物(如化學氣體)、溫度變化等因素引起的血管運動性鼻炎、萎縮性鼻炎和激素性鼻炎等多種類型。

2、隨著現代城市化進程的加快，空氣污染問題日益嚴重，導致鼻炎患者暴露于含有大量污染物的空氣中時，易出現打噴嚏、流鼻涕、鼻塞等癥狀，嚴重影響了患者的生活質量，為了減少污染物對鼻腔的直接侵害，口罩成為了常用的防護工具，然而，對于已經患有鼻炎的人來說，由于口罩空間小，佩戴口罩在一定程度上限制了呼吸，尤其是當他們經歷打噴嚏后鼻塞加劇的情況下，這種不便更為明顯，此外，盡管口罩可以在一定程度上阻擋外界污染物，但它無法解決由于氣溫驟變導致的鼻炎發作問題。

技術實現思路

1、本發明的目的在于提供一種便攜式空氣過濾器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種便攜式空氣過濾器，包括下罐體和上罐體，所述下罐體底部螺紋連接有空氣過濾組件，所述下罐體頂部卡接有空氣升溫組件，所述下罐體和下罐體之間可拆卸安裝有空氣加濕組件，所述上罐體頂部螺紋連接有頂蓋，所述頂蓋內側螺紋連接有精濾組件，所述頂蓋上設有輸氣口，所述輸氣口上螺紋連接有輸氣管，所述輸氣管上螺紋連接有呼吸面罩；

4、所述空氣升溫組件包括長度和寬度相同的上殼和下殼，所述下罐體頂部對稱設有卡孔，所述下殼和上殼的兩端均穿過兩個卡孔向外延伸，所述下殼的兩側壁以及底面分別與兩個卡孔的兩側壁抵接，所述上殼的兩側壁分別與兩個卡孔的兩側壁抵接，所述上殼的頂部與空氣加濕組件的底部抵接；

5、所述下殼底部設有安裝架，所述安裝架下端面設有安裝槽，所述安裝槽內安裝有發熱片，所述安裝架底部通過螺絲可拆卸安裝有中心鏤空的底框，所述底框用于支撐發熱片，所述上殼和下殼之間設有接線槽，所述安裝架上設有與接線槽連通的接線孔，所述下殼延伸至下罐體外部的一端設有與接線槽連通的下凹槽，所述下凹槽內安裝有控制電路模塊，所述控制電路模塊上設有通電模塊，所述通電模塊穿過下凹槽的側壁與外部連通，下殼位于下凹槽一側還設有觸控顯示面板，所述上罐體內部安裝有溫度傳感器，所述溫度傳感器和觸控顯示面板與控制電路模塊電性連接。

6、進一步地，所述下殼上還設有向下延伸的圓環，所述下殼上設有用于加強圓環結構強度的支撐梁，所述圓環底部螺紋連接有導風罩，所述導風罩中段略向內凹陷，呈沙漏狀，所述導風罩略向內凹陷一端位于發熱片的下方。

7、進一步地，所述空氣過濾組件包括外殼，所述外殼內壁上設有若干纖維毛，所述外殼的頂部安裝有透氣頂罩，所述透氣頂罩底部螺紋連接有透氣底罩，所述透氣頂罩和透氣底罩之間留有用于放置活性炭的放置腔，所述外殼和透氣頂罩上均設有用于卡柱插入的通孔一，所述透氣頂罩上設有把手一。

8、進一步地，所述透氣頂罩外壁上設有環形的內凹槽，所述內凹槽上固定安裝有與外殼內壁抵接的密封圈。

9、進一步地，所述空氣加濕組件包括上罩和下罩，所述上罩和下罩上設有對應的透氣孔，所述下罩上設有放置槽一，所述放置槽一位于透氣孔的外周上對稱設有定位塊，兩個所述定位塊上均設有插孔，所述上罩的下端面設有與兩個插孔對應的插塊。

10、進一步地，所述放置槽一位于透氣孔的外周上還對稱設有支撐環，所述支撐環上放置有吸水布，所述吸水布上設有用于穿過兩個定位塊的通孔二，所述放置槽一的一側設有儲水槽，所述吸水布一端延伸至儲水槽中，所述上罩上設有與儲水槽對應的進水口，所述進水口上螺紋連接有密封蓋。

11、進一步地，所述上罩和下罩對應的一端均設有固定塊，所述上罐體的底部外側設有鎖定塊一，所述鎖定塊一與兩個固定塊上設有連通的通孔三，所述下罐體的頂部外側設有支撐塊一，所述支撐塊一上設有穿過通孔三向上延伸的定位螺紋柱一，所述定位螺紋柱一的頂部與螺母螺紋連接，所述上罐體位于鎖定塊一相對的一側設有鎖定塊二，所述鎖定塊二、上殼和下殼上設有連通的通孔四，所述下罐體的頂部位于支撐塊一相對的一側設有支撐塊二，所述支撐塊二上設有穿過通孔四向上延伸的定位螺紋柱二，所述定位螺紋柱二的頂部與螺母螺紋連接，所述放置槽一位于通孔三的外緣上設有擋水環。

12、進一步地，所述精濾組件包括中心鏤空的底架，所述底架上設有放置槽二，所述放置槽二上放置有濾網，所述濾網上放置有中心鏤空的壓板，所述壓板通過使用螺絲穿過濾網與底架固定連接，所述壓板上設有把手二。

13、本發明的有益效果：

14、本發明設計緊湊、便于攜帶，通過空氣過濾組件和精濾組件，能夠有效去除空氣中的灰塵顆粒和污染物，提升空氣質量，通過空氣升溫組件和空氣加濕組件能夠調節空氣溫度和濕度，確保輸出空氣溫濕適宜，讓用戶呼吸更加舒適，為用戶提供清潔健康的呼吸環境，可拆卸的空氣加濕組件能夠讓用戶根據當前空氣濕度選擇安裝或卸下。

15、本發明的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

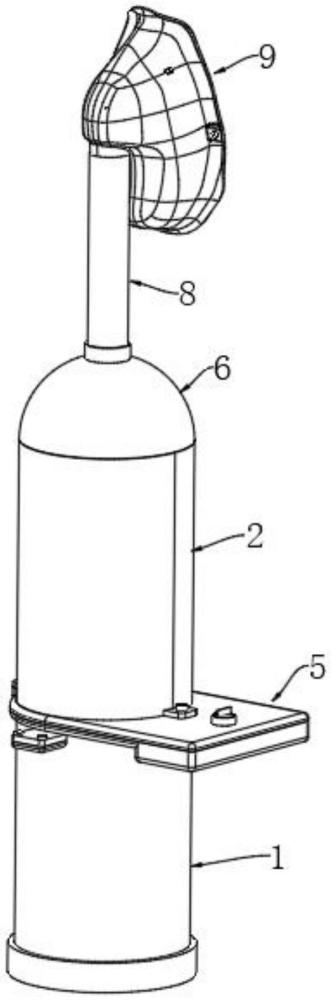

1.一種便攜式空氣過濾器，包括下罐體(1)和上罐體(2)，其特征在于，所述下罐體(1)底部螺紋連接有空氣過濾組件(3)，所述下罐體(1)頂部卡接有空氣升溫組件(4)，所述下罐體(1)和下罐體(1)之間可拆卸安裝有空氣加濕組件(5)，所述上罐體(2)頂部螺紋連接有頂蓋(6)，所述頂蓋(6)內側螺紋連接有精濾組件(7)，所述頂蓋(6)上設有輸氣口(25)，所述輸氣口(25)上螺紋連接有輸氣管(8)，所述輸氣管(8)上螺紋連接有呼吸面罩(9)；

2.根據權利要求1所述的一種便攜式空氣過濾器，其特征在于，所述下殼(42)上還設有向下延伸的圓環(46)，所述下殼(42)上設有用于加強圓環(46)結構強度的支撐梁(461)，所述圓環(46)底部螺紋連接有導風罩(462)，所述導風罩(462)中段略向內凹陷，呈沙漏狀，所述導風罩(462)略向內凹陷一端位于發熱片(432)的下方。

3.根據權利要求1所述的一種便攜式空氣過濾器，其特征在于，所述空氣過濾組件(3)包括外殼(31)，所述外殼(31)內壁上設有若干纖維毛(32)，所述外殼(31)的頂部安裝有透氣頂罩(33)，所述透氣頂罩(33)底部螺紋連接有透氣底罩(34)，所述透氣頂罩(33)和透氣底罩(34)之間留有用于放置活性炭(36)的放置腔(35)，所述外殼(31)和透氣頂罩(33)上均設有用于卡柱(38)插入的通孔一(37)，所述透氣頂罩(33)上設有把手一(39)。

4.根據權利要求3所述的一種便攜式空氣過濾器，其特征在于，所述透氣頂罩(33)外壁上設有環形的內凹槽(331)，所述內凹槽(331)上固定安裝有與外殼(31)內壁抵接的密封圈(332)。

5.根據權利要求1所述的一種便攜式空氣過濾器，其特征在于，所述空氣加濕組件(5)包括上罩(51)和下罩(52)，所述上罩(51)和下罩(52)上設有對應的透氣孔(53)，所述下罩(52)上設有放置槽一(521)，所述放置槽一(521)位于透氣孔(53)的外周上對稱設有定位塊(522)，兩個所述定位塊(522)上均設有插孔(523)，所述上罩(51)的下端面設有與兩個插孔(523)對應的插塊(511)。

6.根據權利要求5所述的一種便攜式空氣過濾器，其特征在于，所述放置槽一(521)位于透氣孔(53)的外周上還對稱設有支撐環(54)，所述支撐環(54)上放置有吸水布(55)，所述吸水布(55)上設有用于穿過兩個定位塊(522)的通孔二(551)，所述放置槽一(521)的一側設有儲水槽(552)，所述吸水布(55)一端延伸至儲水槽(552)中，所述上罩(51)上設有與儲水槽(552)對應的進水口(512)，所述進水口(512)上螺紋連接有密封蓋(513)。

7.根據權利要求6所述的一種便攜式空氣過濾器，其特征在于，所述上罩(51)和下罩(52)對應的一端均設有固定塊(56)，所述上罐體(2)的底部外側設有鎖定塊一(21)，所述鎖定塊一(21)與兩個固定塊(56)上設有連通的通孔三(22)，所述下罐體(1)的頂部外側設有支撐塊一(12)，所述支撐塊一(12)上設有穿過通孔三(22)向上延伸的定位螺紋柱一(13)，所述定位螺紋柱一(13)的頂部與螺母螺紋連接，所述上罐體(2)位于鎖定塊一(21)相對的一側設有鎖定塊二(23)，所述鎖定塊二(23)、上殼(41)和下殼(42)上設有連通的通孔四(24)，所述下罐體(1)的頂部位于支撐塊一(12)相對的一側設有支撐塊二(14)，所述支撐塊二(14)上設有穿過通孔四(24)向上延伸的定位螺紋柱二(15)，所述定位螺紋柱二(15)的頂部與螺母螺紋連接，所述放置槽一(521)位于通孔三(22)的外緣上設有擋水環(57)。

8.根據權利要求1所述的一種便攜式空氣過濾器，其特征在于，所述精濾組件(7)包括中心鏤空的底架(71)，所述底架(71)上設有放置槽二(72)，所述放置槽二(72)上放置有濾網(73)，所述濾網(73)上放置有中心鏤空的壓板(74)，所述壓板(74)通過使用螺絲穿過濾網(73)與底架(71)固定連接，所述壓板(74)上設有把手二(75)。

技術總結
本發明公開了一種便攜式空氣過濾器，包括下罐體和上罐體，下罐體底部螺紋連接有空氣過濾組件，下罐體頂部卡接有空氣升溫組件，下罐體和下罐體之間可拆卸安裝有空氣加濕組件，上罐體頂部螺紋連接有頂蓋，頂蓋內側螺紋連接有精濾組件，頂蓋上設有輸氣口，輸氣口上螺紋連接有輸氣管，輸氣管上螺紋連接有呼吸面罩，本發明設計緊湊、便于攜帶，通過空氣過濾組件和精濾組件，能夠有效去除空氣中的灰塵顆粒和污染物，提升空氣質量，通過空氣升溫組件和空氣加濕組件能夠調節空氣溫度和濕度，確保輸出空氣溫濕適宜，讓用戶呼吸更加舒適，為用戶提供清潔健康的呼吸環境。

技術研發人員：蔣林城
受保護的技術使用者：東莞市揚益環保有限公司
技術研發日：
技術公布日：2025/4/6
