本發明涉及一種鎖止結構，特別涉及一種防墜裝置的鎖止結構。

背景技術：

1、防墜裝置是一種安全裝置，其被廣泛應用在高空作業中，不同場景的高空作業所使用的防墜裝置的大小和類型有所不同。

2、一般來說，防墜裝置通常包括有外殼、安全繩和鎖止部件，在高空作業時，作業人員需要先穿戴好安全帶，防墜裝置主體部分安裝在固定的欄桿或者裝置上，再將防墜裝置的安全繩一端連接到身上的安全帶，當作業人員在高處作業時，正常行走或蹲下、站立動作時，防墜裝置的安全繩會被正常速度拉出或縮回，當作業人員不慎發生墜落時，防墜裝置的安全繩會被急速拉出，此時鎖止部件會被卡住，使得防墜裝置的安全繩無法繼續被拉出，防止作業人員持續下墜。

3、防墜裝置的鎖止部件的工作原理往往如下：安全繩纏繞在鎖止部件上，當防墜裝置的安全繩被急速拉出時，鎖止部件會一同急速轉動，鎖止部件急速轉動時，在離心力的作用下，鎖止部件的卡爪被甩出，卡爪可以卡在固定外殼上，使得鎖止部件無法繼續轉動，因此，安全繩也無法繼續被拉出，進而達到鎖止的作用，保護作業人員的安全。

4、然而，上述的防墜裝置的鎖止部件存在以下的缺陷：在正常的高空作業中，防墜裝置的鎖止機構是不需要起作用的，只有當人員發生墜落時，安全繩的快速拉出導致較大的離心力甩出鎖止部件，因此，防墜裝置的鎖止部件基本是處于相對靜止狀態，因此，鎖止部件會出現生銹、卡澀、呆滯而較容易出現“失靈”的情況，具有較大的安全隱患。

技術實現思路

1、本發明的目的在于提供一種防墜裝置的鎖止結構，以解決現有技術的不足。

2、根據本發明的一個方面，提供了一種防墜裝置的鎖止結構，包括轉動鎖止部件和安全繩，轉動鎖止部件包括轉盤和固定軸座，轉盤上設有兩個鎖止件，鎖止件位于轉盤的一側，鎖止件的中部與轉盤轉動連接，固定軸座上設有鎖止盤，安全繩纏繞在轉盤上，拉動安全繩時，轉盤會進行轉動，轉盤轉動時，固定軸座上的鎖止盤會持續擊打并推動鎖止件的一端，以使得鎖止件發生轉動，當轉盤轉動速度超過設定值時，固定軸座上的鎖止盤擊打并推動鎖止件的一端的力度能使得鎖止件的轉動超過預設值，并使得鎖止件的另一端被鎖止盤卡住，以使得轉盤無法繼續轉動。

3、在一些實施方式中，鎖止盤的外圈上設有剛性齒，剛性齒傾斜凸出，鎖止件的一端設有圓弧形部，當轉盤轉動時，剛性齒會持續擊打并推動鎖止件一端的圓弧形部，以使得鎖止件發生轉動。

4、在一些實施方式中，鎖止件的另一端設有凸起部，當轉盤轉動速度超過設定值時，凸起部會卡在剛性齒與鎖止盤形成的凹形部中，以使得轉盤無法繼續轉動。

5、在一些實施方式中，轉盤上還設有彈性件，彈性件的一端與鎖止件一端相連，另一端與轉盤相連，彈性件具有彈性趨勢，該彈性趨勢能使得鎖止件的一端抵在剛性齒處，且鎖止件的另一端遠離剛性齒。

6、在一些實施方式中，鎖止件一端設有第一孔，轉盤上設有第二孔，彈性件呈彎折形，彈性件的一端設在第一孔中，彈性件的另一端設在第二孔中。

7、在一些實施方式中，還包括蓋板，蓋板能蓋合在轉盤的一側。

8、在一些實施方式中，鎖止件的中間位置設有轉軸，鎖止件通過轉軸與轉盤轉動連接。

9、在一些實施方式中，還包括卷簧和外殼，卷簧設在外殼中，且卷簧的內圈與轉盤的另一側相連，外殼上設有通孔，安全繩的一端能從通孔處伸出。

10、本發明的有益效果如下：本發明中，可以將安全繩扣在工作人員身上，沒有發生突然墜落的意外時，安全繩一般是以較慢的速度被拉出的，安全繩以較慢的速度被拉出的過程中，轉盤會進行轉動，轉盤轉動時，固定軸座上的鎖止盤會持續擊打并推動鎖止件的一端，使得鎖止件發生轉動，由于速度較慢，鎖止件被擊打而造成的轉動角度較小，鎖止件的另一端不會被鎖止盤卡住，當發生突然墜落的意外時，轉盤轉動速度超過設定值，固定軸座上的鎖止盤擊打并推動鎖止件的一端的力度能使得鎖止件的轉動速度超過預設值，鎖止件的另一端會被鎖止盤卡住，以使得轉盤無法繼續轉動，安全繩不會繼續伸出，工作人員停止下墜，完成鎖住過程，可以保障工作人員的安全。

11、本發明中的轉盤是會持續轉動的，轉盤上的鎖止件也會跟隨轉動，因此，鎖止件會被鎖止盤持續擊打，本發明采用擊打的方式來實現鎖止，即使本發明長時間正常使用未發生墜落的情況下，也仍舊可以避免因生銹或者卡頓等情況造成的“失靈”風險，避免不必要的意外。

技術特征：

1.一種防墜裝置的鎖止結構，其特征在于：包括轉動鎖止部件(1)和安全繩(2)，所述轉動鎖止部件(1)包括轉盤(11)和固定軸座(12)，所述轉盤(11)上設有兩個鎖止件(111)，所述鎖止件(111)位于轉盤(11)的一側，所述鎖止件(111)的中部與所述轉盤(11)轉動連接，所述固定軸座(12)上設有鎖止盤(121)，所述安全繩(2)纏繞在所述轉盤(11)上，拉動所述安全繩(2)時，所述轉盤(11)會進行轉動，轉盤(11)轉動時，固定軸座(12)上的鎖止盤(121)會持續擊打并推動鎖止件(111)的一端，以使得鎖止件(111)發生轉動，當轉盤(11)轉動速度超過設定值時，固定軸座(12)上的鎖止盤(121)擊打并推動鎖止件(111)一端的力度能使得鎖止件(111)的轉動速度超過預設值，并使得鎖止件(111)的另一端被所述鎖止盤(121)卡住，以使得轉盤(11)無法繼續轉動。

2.根據權利要求1所述的防墜裝置的鎖止結構，其特征在于：所述鎖止盤(121)的外圈上設有剛性齒(1211)，所述剛性齒(1211)傾斜凸出，所述鎖止件(111)的一端設有圓弧形部(1111)，當轉盤(11)轉動時，剛性齒(1211)會持續擊打并推動鎖止件(111)一端的圓弧形部(1111)，以使得鎖止件(111)發生轉動。

3.根據權利要求2所述的防墜裝置的鎖止結構，其特征在于：所述鎖止件(111)的另一端設有凸起部(1112)，當轉盤(11)轉動速度超過設定值時，所述凸起部(1112)會卡在所述剛性齒(1211)與鎖止盤(121)形成的凹形部(1212)中，以使得轉盤(11)無法繼續轉動。

4.根據權利要求3所述的防墜裝置的鎖止結構，其特征在于：所述轉盤(11)上還設有彈性件(3)，所述彈性件(3)的一端與所述鎖止件(111)一端相連，另一端與所述轉盤(11)相連，所述彈性件(3)具有彈性趨勢，該彈性趨勢能使得鎖止件(111)的一端抵在剛性齒(1211)處，且鎖止件(111)的另一端遠離剛性齒(1211)。

5.根據權利要求4所述的防墜裝置的鎖止結構，其特征在于：所述鎖止件(111)一端設有第一孔(13)，所述轉盤(11)上設有第二孔(14)，所述彈性件(3)呈彎折形，所述彈性件(3)的一端設在所述第一孔(13)中，所述彈性件(3)的另一端設在第二孔(14)中。

6.根據權利要求1～5中任一項所述的防墜裝置的鎖止結構，其特征在于：還包括蓋板(113)，所述蓋板(113)能蓋合在轉盤(11)的一側。

7.根據權利要求6所述的防墜裝置的鎖止結構，其特征在于：所述鎖止件(111)的中間位置設有轉軸(112)，所述鎖止件(111)通過轉軸(112)與所述轉盤(11)轉動連接。

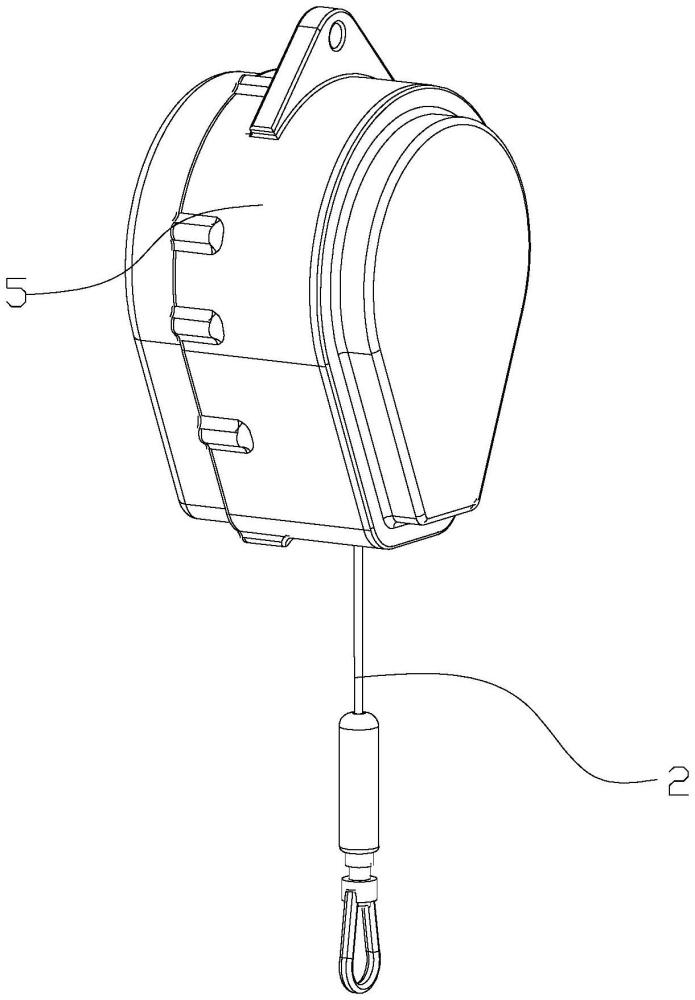

8.根據權利要求7所述的防墜裝置的鎖止結構，其特征在于：還包括卷簧(4)和外殼(5)，所述卷簧(4)設在所述外殼(5)中，且所述卷簧(4)的內圈與所述轉盤(11)的另一側相連，所述外殼(5)上設有通孔(51)，所述安全繩(2)的一端能從通孔(51)處伸出。

技術總結
本發明涉及一種鎖止結構，并具體公開了一種防墜裝置的鎖止結構，包括轉動鎖止部件和安全繩，轉動鎖止部件包括轉盤和固定軸座，轉盤上設有兩個鎖止件，鎖止件位于轉盤的一側，鎖止件的中部與轉盤轉動連接，固定軸座上設有鎖止盤，安全繩纏繞在轉盤上，拉動安全繩時，轉盤會進行轉動，轉盤轉動時，固定軸座上的鎖止盤會持續擊打并推動鎖止件的一端，以使得鎖止件發生轉動，當轉盤轉動速度超過設定值時，固定軸座上的鎖止盤擊打并推動鎖止件的一端的力度能使得鎖止件的轉動超過預設值，并使得鎖止件的另一端被鎖止盤卡住，以使得轉盤無法繼續轉動。

技術研發人員：陳烈洲,陳永杰,葉國武,陸其欽,陳曉佳
受保護的技術使用者：廣東兆安安全設備有限公司
技術研發日：
技術公布日：2025/4/24
