本發明涉及廢水垃圾處理技術領域，具體涉及一種垃圾處理中的紙塑分離淬漿設備。

背景技術：

隨著人們對環境保護意識的提升和資源回收業的迅速發展，人們?nèi)粘Ｉ町a(chǎn)生的廢棄塑料、廢紙包裝、廢舊紙塑袋不再采用直接丟棄或焚燒的方式，而是采用專有設備進行處理，不僅可以回收塑料資源，還能對廢紙進行再利用。國家對于紙、塑制造工廠的排放標準也不斷提高，要求盡可能地去除污水中的紙屑?xì)堅退芰纤槠取Ｈ缰袊鴮＠枮?01320734435.X的發明專利就公開了一種高速摩擦清洗、紙塑分離、再生紙淬漿設備，該設備主要包括由電動機帶動旋轉的主軸、位于主軸下方的篩網和將二者囊括在內的機筒。其中，主軸上設置有摩擦條，當主軸帶動摩擦條高速旋轉時，物料帶水在摩擦條與篩網之間進行充分摩擦，使得物料中的雜質從篩網網孔排出(包括紙淬成紙漿)，而物料中的塑料片便在清水作用下洗凈后停留在篩網上并從出料口送出。由于待處理的不同物料源干凈程度不相同，這就要求摩擦條外徑與篩網之間的距離應當保持一種可以調節的狀態，然而現在的設計僅能在裝配的時候調整這個距離，裝配完成后該距離就固定了，因此存在調節不便的問題，對某些特殊形狀尺寸的物料進行攪拌清洗時，可能會由于主軸上的摩擦條軸向外徑與篩網之間的距離過小而卡死。另一方面，該專利所記載的清洗設備在清洗時不能觀察到矩形緩沖罩內的工作狀況，工人便不能對整個清洗淬漿過程進行有效監控，當內部出現故障，如制漿過程中發生卡滯時，外部操作者無法及時發現故障，延誤緊急停機等其它應對措施的采取時機。有鑒于此，設計一種新的適合上述各種需求的紙塑清洗分離淬漿設備十分必要。

技術實現要素：

本發明的目的在于解決上述技術問題，提供一種多功能紙塑清洗分離淬漿設備，該設備在實際工作中可根據需要對篩網的高度進行調節，并且可以隨時查看設備內部工作情況，降低轉軸卡死幾率，從而達到更好的清洗分離淬漿效果。

本發明的技術方案如下：

一種多功能紙塑清洗分離淬漿設備，包括中空的機筒，所述機筒由上部的矩形緩沖罩與下部的集水罩組成，所述機筒的一端上方設置有進料口，機筒的另一端下方設置有出料口，矩形緩沖罩的上部設置有進水口，集水罩的下部設置有出水口，機筒內部貫穿設置有與電動機連接的主軸，所述主軸上設置有摩擦條，所述集水罩內部設置有篩網；所述篩網的兩側固定設有豎直鋼板，所述鋼板的豎直方向上設有齒條，所述齒條與齒輪軸上一端的圓柱齒輪嚙合，所述齒輪軸的另一端設有與升降電機輸出軸上的第一錐齒輪相嚙合的第二錐齒輪且所述第一錐齒輪伸入機筒內。

所述矩形緩沖罩上還由外至內依次設有透明視窗和不透明的伸縮窗簾，所述透明視窗朝矩形緩沖罩內部的側面與矩形緩沖罩內壁平齊且該側面的上下兩端對稱設有用于安裝伸縮窗簾的滑槽；所述伸縮窗簾由外至內依次由彼此緊貼且可相對滑動的第一窗簾板和第二窗簾板構成，所述第一窗簾板內側的右端設有凹槽，第二窗簾板外側的左端設有與所述凹槽相配合的凸起，右端設有可沿透明視窗水平移動的把手。

所述主軸的兩端設有光軸，所述光軸上均套有隔離板，所述隔離板由連接板和用矩形板、弧形板拼接而成的隔板構成，其中，連接板的一側垂直固定在連接板的兩側面上，另一側固定緊貼在機筒殼體的內壁上，所述弧形板的弧面緊貼篩網的圓弧底面且弧形板的弧度和半徑與篩網的弧度和半徑均相同。

進一步地，所述齒條所正對的機筒內壁在豎直方向上設有兩塊可與齒條相接觸的矩形限位塊，且所述齒條位于兩塊矩形限位塊之間。

進一步地，所述升降電機輸出軸伸入機筒筒體的地方設有毛氈圈。

進一步地，所述齒條和圓柱齒輪均采用小模數齒輪齒。

進一步地，所述透明視窗為一矩形鋼化玻璃或是PC板，其外部邊緣被槽鋼包裹，在上下兩端槽鋼的朝矩形緩沖罩內部的那一側焊接有直角角鋼，所述直角角鋼與槽鋼形成所述滑槽。

進一步地，所述第一窗簾板和第二窗簾板的上下兩端面上均設有滾輪，所述滾輪位于所述滑槽內。

進一步地，所述第一窗簾板的凹槽的右側設有毛氈條。

進一步地，所述第二窗簾板的右端中部設有門把手，在透明視窗的中部設有水平條孔，所述門把手插入所述條孔后與第二窗簾板相連。

進一步地，所述第一窗簾板和第二窗簾板的長度之和大于所述透明視窗的長度。

進一步地，所述光軸與隔離板之間的套接孔內設有截面為等腰梯形的凹槽，所述密封凹槽內設有毛氈圈；所述光軸與所述主軸做成一體式。

本發明的有益效果：本發明采用齒輪齒條傳動副組成的高度調節機構來靈活實現篩網的上升和下降，從而達到調節篩網高度的目的，保證清洗分離制漿更加穩定可靠。同時設置矩形限位塊來防止篩網高度的超范圍調節，采用毛氈圈進行動密封，采用小模數齒輪齒的嚙合傳動，提高調節精細度。通過在現有的高速摩擦清洗、紙塑分離、再生紙淬漿設備的矩形緩沖罩上設置透明視窗，通過透明視窗觀察內部工作狀況，以便及時采取應急措施；同時為避免內部攪拌清洗時劃傷或腐蝕透明視窗，還特別設置了一道伸縮窗簾對透明視窗進行隔離保護，根據需要選擇打開或是關閉視窗，適用性更強，且伸縮式的窗簾使結構更為緊湊，能更大程度滿足對大尺寸透明視窗的遮蔽保護，從而增大了可視范圍。本發明還在原主軸的兩端各設置一個隔離板，將機筒內的物料限制在兩塊隔離板之間，防止物料卷入主軸兩端的軸承中或者是主軸端面與筒體兩側內壁之間的夾縫中，從而有效避免主軸旋轉不靈活或卡死的現象發生，保證整個工藝保質保量地順利進行。

由此可見，本發明在實際工作中可根據需要靈活地對篩網的高度進行調節，并且可以隨時查看設備內部的工作情況，降低轉軸卡死幾率，從而達到更好的清洗、分離、淬漿效果。

附圖說明

圖1為本發明正向結構示意圖。

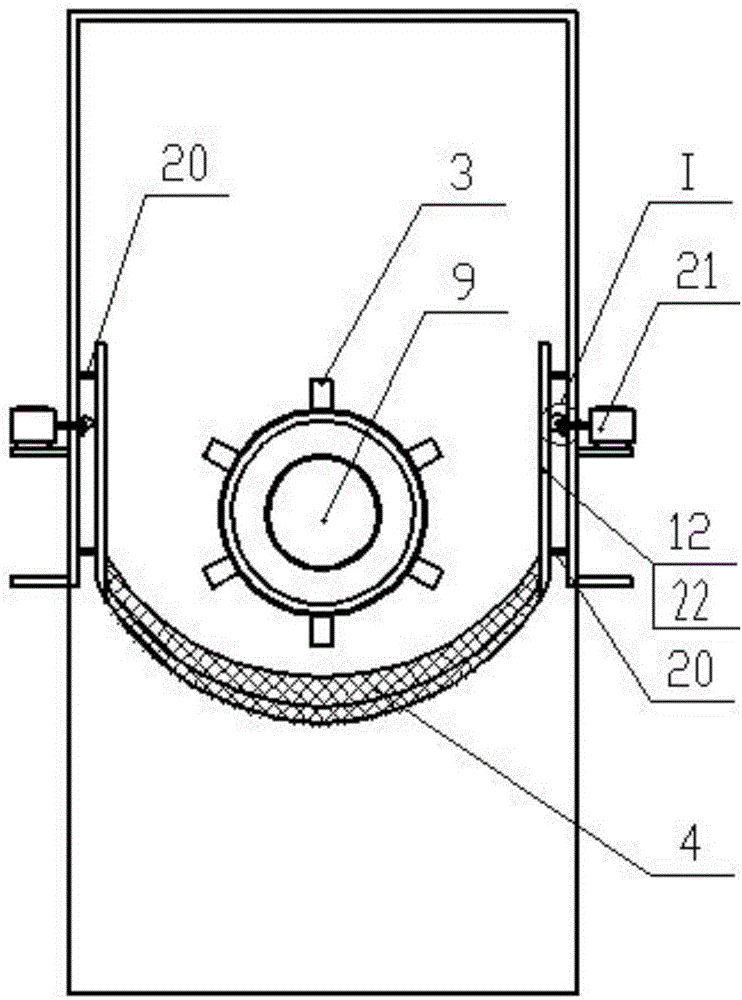

圖2為齒輪傳動所構成的高度調節機構安裝時的側向斷面結構示意圖。

圖3為圖2中的I處局部放大視圖。

圖4為升降電機傳動俯視圖。

圖5為篩網側向斷面結構示意圖。

圖6為篩網正向結構示意圖。

圖7為傳動軸安裝結構示意圖。

圖8為設有伸縮窗簾的矩形緩沖罩正向結構示意圖。

圖9為圖8的A—A剖視圖。

圖10為透明視窗處的局部水平端面示意圖。

圖11為伸縮窗簾正向示意圖。

圖12為隔離板安裝在機筒內的側向結構示意圖。

圖13為隔離板安裝在機筒內的正向結構示意圖。

圖14為隔離板安裝在主軸端的光軸上的正向結構示意圖。

圖15為不帶連接塊時的隔離板安裝在主軸端的光軸上的正向結構示意圖。

圖16為隔離板的主視圖。

圖17為隔離板的俯視圖。

圖18為圖16的A—A剖視圖。

具體實施方式

以下由特定的具體實施例說明本發明的實施方式，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本發明的其他優點及功效。

下面結合附圖和實施例對本發明作進一步說明：

如圖1—5所示，一種多功能紙塑清洗分離淬漿設備，由矩形緩沖罩2與半圓的篩網4組成，矩形緩沖罩2制作成矩形，可防止進料過多有緩沖空間而防止主軸9卡死。主軸9直向貫穿機筒內，電機安裝在矩形緩沖罩2上面，用皮帶輪調節主軸9轉速。摩擦條3與主軸9方向一致，按圓周等分安裝在主軸9上，機筒一端上方設置有進料口1，機筒上方設置進水口10，機筒的底部一端設備有出料口6，機筒底部出料口前方設有集水罩11，下面有排污口5，進料口1端安裝有斜度調節支架7，其中，進料口1高，出料口6低(長斜比為：100cm:1-20cm之間可調)，呈自然落差出料，調節進料端的高度可控制生產、產量與干凈程度。與現有高速摩擦清洗、紙塑分離、再生紙淬漿設備不同的是，篩網4的兩側固定設有豎直的鋼板22，如圖2、5和6所示，每塊鋼板22表面的豎直方向上均貼焊有兩根對稱布置的齒條12，每根齒條12均與一圓柱齒輪18嚙合，該圓柱齒輪18固定在齒輪軸19上的其中一端，在齒輪軸19的另一端還設有第二錐齒輪13，齒輪軸19位于機筒內并緊挨機筒內壁，且在圓柱齒輪18和第二錐齒輪13之間設有一對滾動軸承23，該滾動軸承23設置在固定于機筒內壁上的兩個軸承座孔24內，從而將齒輪軸19固定安裝在機筒內。如圖7所示，上述軸承座孔24的具體設置可以是在機筒內壁水平方向上焊接兩塊間隔一定距離的橫板25，每塊橫板25上焊接一個由兩個半圓凹槽構成的軸承座孔24，滾動軸承23便可安裝在該凹槽內。在機筒的外部相對齒條12的地方安裝有四臺升降電機21，其具體可安裝在機筒外側對稱布置的兩個槽鋼表面或是其他可以固定電機的地方。該升降電機21可選擇類似于電葫蘆所用的驅動電機，每部升降電機21的輸出軸17的輸出末端均固定有一個第一錐齒輪14，升降電機輸出軸17伸入機筒內，其輸出軸末端的第一錐齒輪14與上述第二錐齒輪13相嚙合，啟動升降電機21便可驅動齒條12上下移動，從而改變篩網4的高度，在具體實施時還可根據所選用的電機規格，所要調節的高度范圍及精細程度，確定是否選擇增加減速機。

如圖8—11所示所述矩形緩沖罩2上還由外至內依次設有透明視窗201和不透明的伸縮窗簾，透明視窗201可制成矩形狀，根據需要選擇具有一定透光度的透光材料，如玻璃、亞克力板或其他透明塑料板皆可。所述透明視窗201朝矩形緩沖罩2內部的那一側面與矩形緩沖罩2內壁平齊，且該側面的上下兩端對稱設有用于安裝伸縮窗簾的滑槽，該滑槽可以是常見的T型線性滑槽直接焊接在相應側面的矩形緩沖罩2的內壁上，也可以是通過螺栓等固定連接方式固定在透明視窗201上，例如當透明視窗201采用的是一種透光塑料時，可在該透光塑料板的上下兩端鉆孔，將T型線性滑槽緊貼透光塑料板的上下兩端的內側面，再將螺栓穿過T型線性滑槽擰入上述鉆好的孔內并擰緊即可。由于一般的透光材料如玻璃、透明塑料不是易碎就是容易被腐蝕，而在清洗分離制漿的過程中，主軸旋轉帶動清洗分離的材料在矩形緩沖罩2內碰撞摩擦?xí)r容易碰碎玻璃或是腐蝕塑料板，因此，在透明視窗201內側，與液體及物料接觸的一側還設有一道伸縮窗簾，用來隔離透明視窗201，以便只在需要觀察時才將伸縮窗簾拉開，通過透明視窗201觀察內部工作狀況。所述伸縮窗簾由外至內依次由彼此緊貼且可相對滑動的第一窗簾板202和第二窗簾板203構成，所述第一窗簾板202內側的右端設有凹槽208，第二窗簾板203外側的左端設有與所述凹槽208相配合的凸起207，右端設有可沿透明視窗201水平移動的把手210，具體實施時在透明視窗201上頂端流出一條縫隙，縫隙中插入一根焊接在第二窗簾板203上的額鐵棒作為把手即可。在制作過程中，第一窗簾板202和第二窗簾板203可均沿所述滑槽水平滑動，使整個伸縮窗簾可任意移動位置；也可根據視野的具體范圍，將第一窗簾板202的左端固定在矩形緩沖罩2的內部，只通過第二窗簾板203調整透明視窗201的可視范圍。對于上述透明視窗201的數量設置，可以在矩形緩沖罩2的前后兩個側面都設置，也可只設置其中一面，當然還可以在兩端面設置，根據具體情況選擇合適的位置設置透明視窗201及其配套的伸縮窗簾。

如圖12—17所示，主軸9的兩端還設有光軸S12，該光軸S12可對中焊接在原主軸9的兩端面處。在兩段光軸S12上均套有一個隔離板S13，所述隔離板S13由連接板1302和隔板1301構成，其中，連接板1302采用矩形鋼板制成，隔板1301由一塊矩形板和一塊弧形板拼接而成，拼接時，矩形板的底邊與弧形板上端的直邊對接拼合，弧形板的兩端點之間的直線長度與距形板對接的那一邊長度相同，以便對接拼合，且矩形板垂直于連接板1302固定設置，所述連接板1302固定緊貼在機筒殼體S14的內壁上并采用螺栓聯接，機筒殼體S14可以是矩形緩沖罩2的殼體部分，也可以是下方的集水罩11的殼體部分，至于固定在哪一個罩子殼體的內壁上，根據篩網4實際安裝高度尺寸而定；上述弧形板底部的弧面緊貼在篩網4的圓弧底面上，且弧形板的弧度和半徑與篩網4的弧度和半徑均相同，從而將紙塑清洗分離工作過程限制在兩塊隔離板S13之間形成的空間內，避免工作時物料卷入到主軸9兩端與機筒內壁之間的空間內，導致主軸9卡死，不能正常旋轉。

進一步地，如圖2和圖5所示，齒條12所正對的機筒內壁在豎直方向上設有兩塊可與齒條12相接觸的矩形限位塊20，且所述齒條12位于兩塊矩形限位塊20之間，使升降電機21驅動齒條12帶動篩網4上下移動時，不至于超過設定的高度范圍，防止觸底和碰頂。

進一步地，由于升降電機輸出軸17伸入到了機筒筒體15內部，為防止機筒在該處出現滲漏，特在機筒筒體15內的升降電機輸出軸17插入的地方設有密封凹槽，在該密封凹槽內設有毛氈圈16，可防止升降電機21在旋轉時機筒發生泄漏，以達到動密封的目的。

進一步地，由于篩網調節高度可能會在一個較小范圍內，例如1mm—100mm,為便于對篩網4進行細微的高度調整，上述齒條12和圓柱齒輪18均采用小模數齒輪，即齒輪模數小于等于1；因?yàn)樵邶X輪直徑大小一定的條件下，模數越小齒數越多，且齒距越小，越有利于進行細微的位移調節。

進一步地，所述透明視窗203為一矩形鋼化玻璃或是PC板制成，其外部邊緣被槽鋼206包裹，鋼化玻璃或是PC板的四條邊嵌在四條槽鋼206的凹槽內；在鋼化玻璃或是PC板的上下兩端(即上下兩邊)的槽鋼206的朝矩形緩沖罩2內部的那一側焊接有直角角鋼204，所述直角角鋼204的一面鋼板與槽鋼206的外側鋼板成直角焊接，從而形成所述滑槽。當然還可以采用一根較長的寬槽槽鋼緊貼在槽鋼206的上述側面，直接形成滑槽。猜出采用角鋼制造成本低廉，重量也較輕，采用鋼化玻璃或是PC板能達到較好的透視效果，且鋼化玻璃和PC板的耐候性和耐腐蝕性較強。

進一步地，所述第一窗簾板202和第二窗簾板203的上下兩端面上均設有滾輪205，所述滾輪205位于所述滑槽內，以便在拉動第二窗簾板203時更省力。

進一步地，所述第一窗簾板202的凹槽208的右側設有毛氈條209，該毛氈條209與密封常用的毛氈圈為同一種材料制成，切成長條狀，緊貼在第一窗簾板202上的與第二窗簾板203相接的那一面上，達到密封和清掃窗簾板的作用。

進一步地，所述第二窗簾板203的右端中部設有常見的門把手，為便于拉動第二窗簾板203，特在透明視窗的中部軸線位置設有一條很長的水平條孔，所述門把手插入所述條孔后與第二窗簾板203相連。

進一步地，為使伸縮窗簾能完全遮蔽透明視窗201，所述第一窗簾板202和第二窗簾板203的長度之和應大于所述透明視窗201的長度。

進一步地，如圖18所示，所述光軸12與隔離板S13之間的套接孔(即光軸穿孔1303)內設有截面為等腰梯形的密封凹槽，所述密封凹槽內設有毛氈圈1304，用于密封光軸12穿過隔離板S13的穿孔部位，采用毛氈圈1304可使光軸12在穿孔處轉動時能達到密封、清掃的效果，防止此處光軸12旋轉卡滯，采用截面為等腰梯形的密封凹槽有利于毛氈圈1304的收縮壓實，達到更好的密封清掃效果。同時，為便于生產制造，所述光軸12與所述主軸9做成一體式，在制作時，主軸9上的摩擦條3的軸向長度宜小于主軸9的長度，以便在主軸9的兩端各預留出一端光軸用于安裝上述隔離板S13。
