本實用新型涉及一種分梳板，具體為一種梳棉機的分梳板結構，屬于紡織機械技術領域。

背景技術：

在現有的梳棉機上，分梳板已經是一種不可或缺的裝置，它可以對棉料進行開松分梳和除雜處理，把卷曲塊狀的棉圈整理成基本伸直的單纖維狀能，并在此過程中，除掉清花工序遺留下來的破籽、雜質和短絨等，對后面的成紗質量有著重要的影響。

現有的分梳板上的梳齒或者梳針都是固定在分梳板上的，一旦有梳齒壞掉就需要更換整個分梳板，增加了成本，現有的分梳板由于梳齒固定，使得分梳板梳齒穿刺性弱，梳理效果不是很理想，容易產生棉結，對纖維損傷大，而且現在的分梳板大多是固定安裝在梳棉機上的，分梳板的角度不可調，難以適應不同的加工場所，通用性差。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種梳棉機的分梳板結構。

本實用新型通過以下技術方案來實現上述目的：一種梳棉機的分梳板結構，包括蓋板、底座、梳齒、固定螺釘、卡扣、安裝板、調節螺栓、安裝孔、導向槽、插孔、固定孔和彈簧；所述底座上設置有兩排插孔，所述兩排梳齒交錯分布，所述底座和蓋板的兩端設置有固定孔，所述梳齒安裝在插孔內，所述插孔的尺寸和梳齒的底端尺寸相吻合，所述蓋板扣在底座上，所述梳齒和蓋板之間卡有彈簧，所述彈簧一端抵住梳齒一端抵住蓋板，所述固定螺釘穿過固定孔將底座和蓋板固定連接在一起，所述底座在和梳齒的同面的端面上均勻設置有多個內凹的導向槽所述底座和蓋板卡在兩個卡扣之間，所述卡扣通過調節螺栓安裝在安裝板上，所述卡扣可繞調節螺栓的軸線進行調節轉動，所述安裝板上設置有安裝孔。

進一步的，為了提高棉料梳理的松解度，所述梳齒有兩排且兩排梳齒交錯分布。

進一步的，為了提高梳齒的穿透力，所述彈簧一端抵住梳齒一端抵住蓋板。

進一步的，為了防止梳齒晃動，所述插孔的尺寸和梳齒的底端尺寸相吻合。

進一步的，為了使分梳板可調節和安裝板的角度，所述卡扣可繞調節螺栓的軸線進行調節轉動。

進一步的，為了棉料進料順暢不會堵塞，所述底座上均勻設置有多個內凹的導向槽。

本實用新型的有益效果是：該梳棉機的分梳板結構設計合理，梳齒有兩排且兩排梳齒交錯分布，在梳理棉料時可以提高棉料梳理的松解度，同時還可對棉料中的雜質進行方便快捷的過濾，彈簧一端抵住梳齒一端抵住蓋板，這樣梳齒在彈簧的作用下可以上下浮動，從而提高梳齒的穿透力，提高梳理的效果，降低棉結，插孔的尺寸和梳齒的底端尺寸相吻合，使得梳齒的固定很穩定，防止梳齒晃動，大大提高了分梳板工作的可靠性，卡扣可繞調節螺栓的軸線進行調節轉動，可以根據實際情況調節分梳板的角度，從而達到最佳的梳理效果，底座上均勻設置有多個內凹的導向槽，可以對待梳理的棉料有個導向作用，防止棉料在一處堆積造成堵塞，使得梳理效果更加順暢，提高了生產效率，而且梳齒可以單獨更換，延長了分梳板的使用壽命，易于使用推廣。

附圖說明

圖1為本實用新型整體結構示意圖；

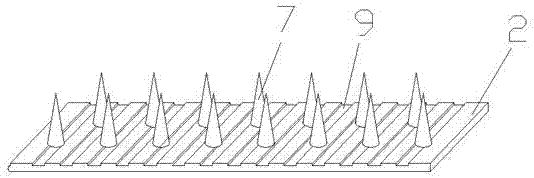

圖2為本實用新型導向槽結構示意圖；

圖3為本實用新型底座結構示意圖；

圖4為本實用新型彈簧位置示意圖；

圖中：1、蓋板，2、底座，3、梳齒，4、固定螺釘，5、卡扣，6、安裝板，7、調節螺栓，8、安裝孔，9、導向槽，10、插孔，11、固定孔和13、彈簧。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，一種梳棉機的分梳板結構，包括蓋板1、底座2、梳齒3、固定螺釘4、卡扣5、安裝板6、調節螺栓7、安裝孔8、導向槽9、插孔10、固定孔11和彈簧12；所述底座2上設置有兩排插孔10，所述兩排梳齒3交錯分布，所述底座2和蓋板1的兩端設置有固定孔11，所述梳齒3安裝在插孔10內，所述插孔10的尺寸和梳齒3的底端尺寸相吻合，所述蓋板1扣在底座2上，所述梳齒3和蓋板1之間卡有彈簧12，所述彈簧12一端抵住梳齒3一端抵住蓋板1，所述固定螺釘4穿過固定孔11將底座2和蓋板1固定連接在一起，所述底座2在和梳齒3的同面的端面上均勻設置有多個內凹的導向槽9所述底座2和蓋板1卡在兩個卡扣5之間，所述卡扣5通過調節螺栓7安裝在安裝板6上，所述卡扣5可繞調節螺栓7的軸線進行調節轉動，所述安裝板6上設置有安裝孔8。

作為本實用新型的一種技術優化方案： 所述梳齒3有兩排且兩排梳齒3交錯分布；所述彈簧12一端抵住梳齒3一端抵住蓋板1；所述插孔10的尺寸和梳齒3的底端尺寸相吻合；所述卡扣5可繞調節螺栓7的軸線進行調節轉動；所述底座2上均勻設置有多個內凹的導向槽9。

本實用新型在使用時，首先將整個分梳板卡在卡扣上，然后將安裝板安裝在梳棉機上然后擰松調節螺栓，調節好分梳板的角度，然后擰緊調節螺栓即可讓其開始工作，當需要更換梳齒時，將底座和蓋板從扣件上取下來，拆掉固定螺釘，然后拿下蓋板，即可取出彈簧和梳齒，然后更換一個新的梳齒再安裝好即可。
