本技術涉及漢麻纖維加工，具體是一種漢麻纖維水理除雜設備。

背景技術：

1、在漢麻纖維常用于紡織產品，在漢麻纖維生產過程中，需要先從莖稈中獲得用于紡織的纖維，然后經過梳理工序，去除其中麻屑雜質，理順纖維紋路，并向漢麻纖維淋水，去除漢麻纖維中的可溶性膠。

2、現有的漢麻纖維水理除雜設備在使用過程中，為了連續作業，通常使用輸送輥等輸送結構對漢麻纖維輸送，使?jié)h麻纖維穿過梳理結構，這時由于漢麻纖維前端未被輸送結構夾緊，通常會使梳理結構轉動，將漢麻纖維向前輸送的同時，對漢麻纖維進行梳理，但是在漢麻纖維后端與相應輸送結構脫離后，梳理結構繼續將漢麻纖維向前輸送，將難以對漢麻纖維后端部分進行梳理，需要對漢麻纖維進行再次梳理，使用較為不便。

技術實現思路

1、本實用新型的目的在于提供一種漢麻纖維水理除雜設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

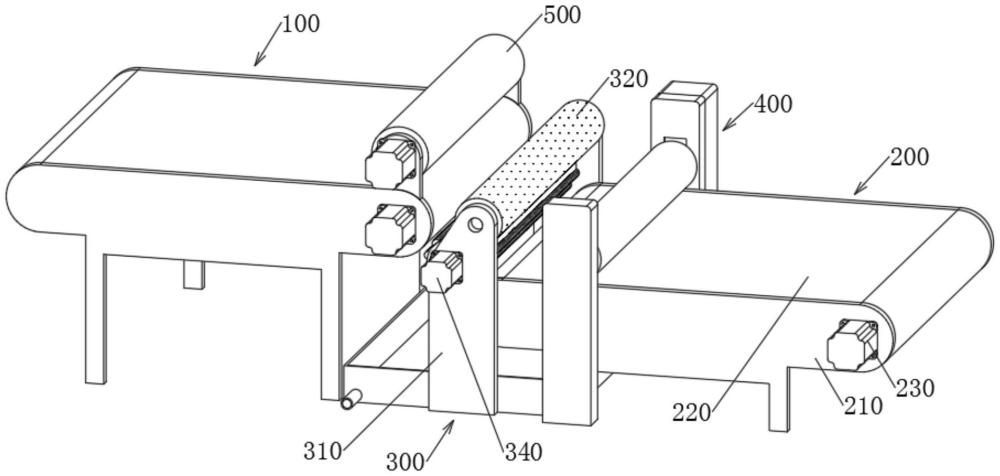

3、一種漢麻纖維水理除雜設備，包括輸送模塊一與輸送模塊二，所述輸送模塊一與輸送模塊二結構相同，所述輸送模塊一與輸送模塊二之間設置有梳理模塊，所述梳理模塊包括兩個支撐板，兩個所述支撐板之間轉動連接有連接筒與梳理筒，所述梳理筒側面固定連接有若干梳理塊，一個支撐板側面固定連接有輸送電機二，所述輸送電機二輸出端與梳理筒端部傳動連接，所述輸送模塊一頂部設置有輸送輥，所述輸送模塊二設置有調節模塊，所述調節模塊包括兩個固定框，所述固定框之間設置有壓桿，所述壓桿兩端均固定連接有轉動軸，所述轉動軸側面轉動連接有與固定框內側面滑動連接的滑動塊。

4、進一步在于：所述連接筒側面開設有若干噴孔，所述連接筒兩端均固定連接有轉動桿，兩個所述支撐板相對面均與相鄰轉動桿側面轉動連接，所述連接筒內側面轉動連接有固定筒，所述固定筒側面底部開設有開口槽，所述固定筒側面連通有與相鄰轉動桿內側面轉動連接的連接管，且連接管側面與相鄰支撐板內側面固定連接。

5、進一步在于：所述輸送模塊二包括兩個側板，兩個所述側板相對面轉動連接有兩個傳動輥，所述壓桿側面底部與相鄰輸送帶頂面接觸，兩個所述傳動輥側面?zhèn)鲃舆B接有輸送帶，一個側板側面端部固定連接有輸送電機一，所述輸送電機一輸出端與相鄰傳動輥端部傳動連接。

6、進一步在于：兩個所述傳動輥相對面對應壓桿固定連接有墊板，且墊板頂面與輸送帶內頂面接觸。

7、進一步在于：所述轉動軸側面轉動連接有連接桿，所述連接桿側面固定套接有連接齒輪，所述固定框一側內側面固定連接有與連接齒輪嚙合傳動的齒條一，且固定框另一側內側面滑動連接有與連接齒輪嚙合傳動的齒條二，所述齒條二頂面固定連接有兩個導電塊，所述固定框另一側內側面頂部對應齒條二固定連接有定位框，所述定位框內側面滑動連接有滑動座，所述滑動座內側面底部對應導電塊固定連接有兩個導電座。

8、進一步在于：所述定位框內頂面固定連接有與滑動座頂面固定連接的彈簧，所述固定框內側面固定連接有與定位框內側面固定連接的圓桿，且圓桿穿過滑動座與彈簧內部，所述圓桿側面與齒條二內側面滑動連接。

9、優選的：一個固定框側面固定連接有連接框，所述連接框內側面對應轉動軸滑動連接有限位座，所述限位座側面固定連接有驅動電機，且驅動電機輸出端與相鄰轉動軸端部傳動連接。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過固定框之間設置有壓桿，可通過輸送模塊一與輸送輥對漢麻纖維進行輸送，將漢麻纖維輸送到梳理模塊的位置，通過梳理筒的轉動，使梳理塊對漢麻纖維進行梳理，在漢麻纖維的前端移動到壓桿底部時，漢麻纖維可將壓桿頂起，通過壓桿壓住漢麻纖維的前端，這時可使梳理筒反向轉動，使梳理筒將漢麻纖維向后梳理，這樣在漢麻纖維后端與輸送輥脫離后，可繼續通過梳理筒進行梳理，便于使用。

技術特征：

1.一種漢麻纖維水理除雜設備，其特征在于，包括輸送模塊一與輸送模塊二，所述輸送模塊一與輸送模塊二結構相同，所述輸送模塊一與輸送模塊二之間設置有梳理模塊，所述梳理模塊包括兩個支撐板，兩個所述支撐板之間轉動連接有連接筒與梳理筒，所述梳理筒側面固定連接有若干梳理塊，一個支撐板側面固定連接有輸送電機二，所述輸送電機二輸出端與梳理筒端部傳動連接，所述輸送模塊一頂部設置有輸送輥，所述輸送模塊二設置有調節模塊，所述調節模塊包括兩個固定框，所述固定框之間設置有壓桿，所述壓桿兩端均固定連接有轉動軸，所述轉動軸側面轉動連接有與固定框內側面滑動連接的滑動塊。

2.根據權利要求1所述的一種漢麻纖維水理除雜設備，其特征在于，所述連接筒側面開設有若干噴孔，所述連接筒兩端均固定連接有轉動桿，兩個所述支撐板相對面均與相鄰轉動桿側面轉動連接，所述連接筒內側面轉動連接有固定筒，所述固定筒側面底部開設有開口槽，所述固定筒側面連通有與相鄰轉動桿內側面轉動連接的連接管，且連接管側面與相鄰支撐板內側面固定連接。

3.根據權利要求1所述的一種漢麻纖維水理除雜設備，其特征在于，所述輸送模塊二包括兩個側板，兩個所述側板相對面轉動連接有兩個傳動輥，所述壓桿側面底部與相鄰輸送帶頂面接觸，兩個所述傳動輥側面?zhèn)鲃舆B接有輸送帶，一個側板側面端部固定連接有輸送電機一，所述輸送電機一輸出端與相鄰傳動輥端部傳動連接。

4.根據權利要求3所述的一種漢麻纖維水理除雜設備，其特征在于，兩個所述傳動輥相對面對應壓桿固定連接有墊板，且墊板頂面與輸送帶內頂面接觸。

5.根據權利要求1所述的一種漢麻纖維水理除雜設備，其特征在于，所述轉動軸側面轉動連接有連接桿，所述連接桿側面固定套接有連接齒輪，所述固定框一側內側面固定連接有與連接齒輪嚙合傳動的齒條一，且固定框另一側內側面滑動連接有與連接齒輪嚙合傳動的齒條二，所述齒條二頂面固定連接有兩個導電塊，所述固定框另一側內側面頂部對應齒條二固定連接有定位框，所述定位框內側面滑動連接有滑動座，所述滑動座內側面底部對應導電塊固定連接有兩個導電座。

6.根據權利要求5所述的一種漢麻纖維水理除雜設備，其特征在于，所述定位框內頂面固定連接有與滑動座頂面固定連接的彈簧，所述固定框內側面固定連接有與定位框內側面固定連接的圓桿，且圓桿穿過滑動座與彈簧內部，所述圓桿側面與齒條二內側面滑動連接。

7.根據權利要求5所述的一種漢麻纖維水理除雜設備，其特征在于，一個固定框側面固定連接有連接框，所述連接框內側面對應轉動軸滑動連接有限位座，所述限位座側面固定連接有驅動電機，且驅動電機輸出端與相鄰轉動軸端部傳動連接。

技術總結
本技術涉及漢麻纖維加工技術領域，具體涉及一種漢麻纖維水理除雜設備，包括輸送模塊一與輸送模塊二，所述輸送模塊一與輸送模塊二結構相同，所述輸送模塊一與輸送模塊二之間設置有梳理模塊，所述梳理模塊包括兩個支撐板，兩個所述支撐板之間轉動連接有連接筒與梳理筒。本技術中，通過固定框之間設置有壓桿，可通過輸送模塊一與輸送輥對漢麻纖維進行輸送，通過梳理筒的轉動，使梳理塊對漢麻纖維進行梳理，在漢麻纖維的前端移動到壓桿底部時，漢麻纖維可將壓桿頂起，這時可使梳理筒反向轉動，使梳理筒將漢麻纖維向后梳理，這樣在漢麻纖維后端與輸送輥脫離后，可繼續通過梳理筒進行梳理，便于使用。

技術研發人員：曾嘉嘉,曾大鶴
受保護的技術使用者：盱眙嘉好漢麻紡織有限公司
技術研發日：20240625
技術公布日：2025/3/20
