本技術涉及紡織機械設備領域，具體為一種自調勻整的自動無紡布喂棉箱。

背景技術：

1、在加工生產無紡布的過程中，需要向梳棉機內送棉，人工喂棉費時費力且存在安全隱患，因此需要自動喂棉箱，將棉纖維均勻地喂入梳棉機。隨著社會的快速發展，自動無紡布喂棉箱的種類也逐漸增多，其功能也不斷完善，逐漸提高工作效率。

2、如授權公告號為cn207685435u的專利文件公開了一種可自調勻整的自動喂棉箱，包括傳送通道、上棉箱、下棉箱、電氣控制箱、出料槽，所述下棉箱上設有玻璃窗，下棉箱內部靠近玻璃窗的上側設有風機、下側設有出料口，出料口與出料槽相連接，下棉箱內部的最底端設有重量傳感器和厚度傳感器，下棉箱前部的右側設有控制界面，電氣控制箱內部設有自調勻整控制器，自調勻整控制器與控制界面相連接，上棉箱與下棉箱的交界處設有給棉羅拉，給棉羅拉的下方設有開松輥，下棉箱內部設有振動柵和靜壓箱，下棉箱的出口處設有輸出羅拉。本實用新型喂棉箱可以自動上料，提高了喂棉效率；喂棉箱內的重量傳感器和厚度傳感器可以實時檢測棉花的重量和厚度，喂棉均勻、安全可靠；

3、如授權公告號為cn210262115u的專利文件公開了一種自調勻整梳理裝置，包括棉箱、棉箱壓棉輥、棉箱輸送簾、自調勻整儀、梳理機喂入簾、梳理機壓棉輥以及梳理機，所述的棉箱輸送簾設置在棉箱的前端，所述的棉箱壓棉輥設置在棉箱上并位于棉箱輸送簾的上方，所述的梳理機喂入簾設置在梳理機的前端，所述的梳理機壓棉輥設置在梳理機上并位于梳理機喂入簾的上方，所述的自調勻整儀設置在棉箱輸送簾和梳理機喂入簾之間。通過上述，本實用新型的自調勻整梳理裝置，通過自調勻整儀使得喂入梳理機的喂棉量不斷得到調整，即將檢測到重的棉少喂一點(速度變慢)，檢測到輕的棉多喂一點(速度變快)，從而使得梳理機出棉均勻，達到了自調勻整的效果，保證了產品的質量。

4、但是存在不便自調勻整棉纖維，導致喂棉不均勻，不便調整壓棉高度，且不便調節喂面高度，實用性較差的問題。因此，我們提出一種自調勻整的自動無紡布喂棉箱，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種自調勻整的自動無紡布喂棉箱，以解決上述背景技術中提出現有的自動無紡布喂棉箱存在不便自調勻整棉纖維，導致喂棉不均勻，不便調整壓棉高度，且不便調節喂面高度，實用性較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種自調勻整的自動無紡布喂棉箱，包括支撐座和檢測機構，所述支撐座的下表面安裝有電動伸縮柱，所述電動伸縮柱的底端安裝有固定腳輪，還包括有喂棉箱體和調節機構，所述支撐座的上表面安裝有喂棉箱體，所述喂棉箱體的左側安裝有電控箱，所述電控箱的上端安裝有第一輸送帶，所述第一輸送帶的右側安裝有第二輸送帶，所述第二輸送帶的右側安裝有第三輸送帶，所述第三輸送帶的上端安裝有整平機構，所述第三輸送帶的右下端轉動安裝有下料板；

3、所述檢測機構包括支座、重量感應器和第二輸送帶，所述喂棉箱體的內部安裝有支座，所述支座的上表面安裝有重量感應器，所述重量感應器的上表面安裝有第二輸送帶。

4、優選的，所述調節機構包括馬達、螺紋桿、壓板和壓棉輥，所述喂棉箱體的左上端安裝有馬達，所述馬達的輸出端安裝有螺紋桿，所述螺紋桿的表面螺紋安裝有壓板，所述壓板的內部等間距轉動安裝有壓棉輥。

5、優選的，所述壓棉輥通過馬達、螺紋桿和壓板與喂棉箱體構成上下滑動結構。

6、優選的，所述第二輸送帶底端的左右兩側均通過滑塊和壓縮彈簧安裝在支撐架的內側壁上。

7、優選的，所述重量感應器分別與第一輸送帶和第二輸送帶電性連接。

8、優選的，所述整平機構包括電機、齒輪組件和整平輥，所述第三輸送帶的后側壁上安裝有電機，所述電機的輸出端連接有齒輪組件，所述齒輪組件的前端安裝有整平輥。

9、與現有技術相比，本實用新型的有益效果是：該自調勻整的自動無紡布喂棉箱；

10、1.設置檢測機構，第二輸送帶表面的棉纖維較多時，第二輸送帶隨滑塊和壓縮彈簧向下移動，重量感應器檢測到第二輸送帶的壓力，便于實時檢測第二輸送帶表面棉纖維的重量，便于及時自調勻整喂棉速度，防止棉纖維堆積導致喂棉不均勻；

11、2.設置調節機構，馬達帶動螺紋桿轉動，從而能夠帶動壓板和壓棉輥移動，方便調整壓板和壓棉輥的高度位置，便于根據需要壓制棉纖維的厚度，同時輔助輸送棉纖維，提高實用性；

12、3.設置整平機構，電機帶動齒輪組件轉動，從而能夠帶動整平輥轉動，整平輥對棉纖維進行二次整平，同時將整平的棉纖維輸送至下料板，便于均勻地喂棉，方便后續加工無紡布。

技術特征：

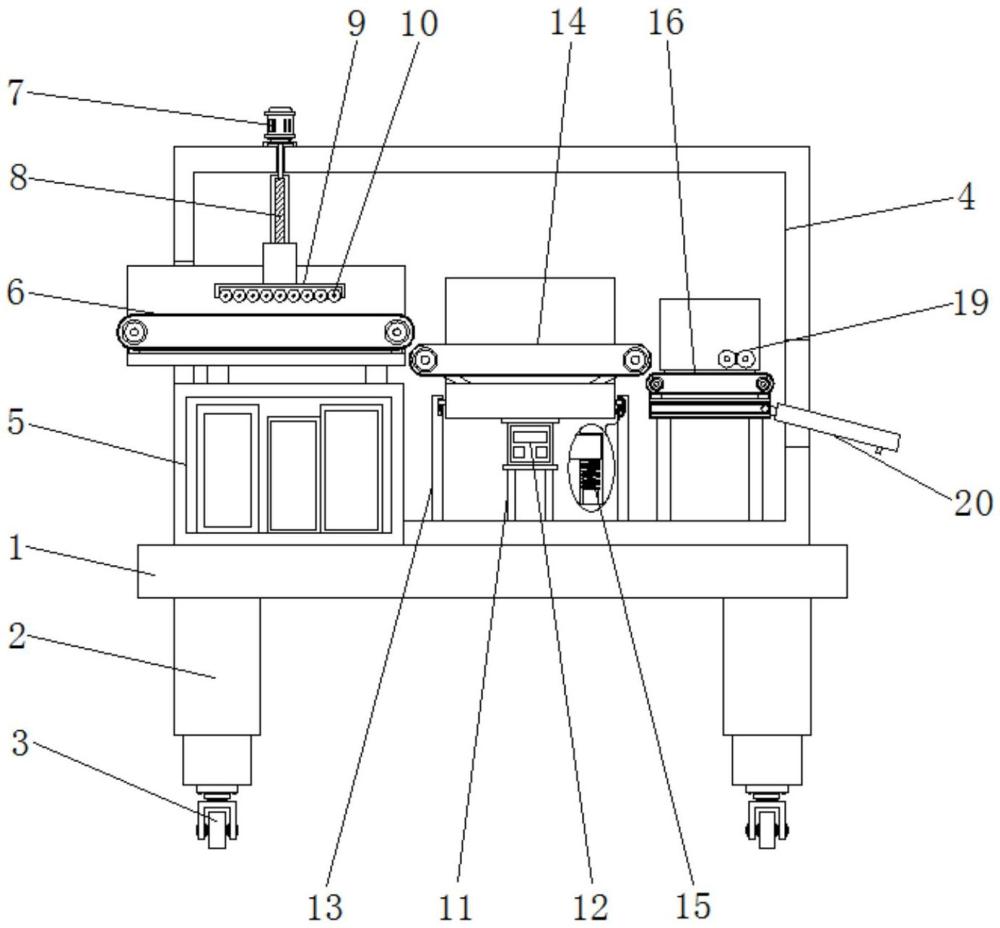

1.一種自調勻整的自動無紡布喂棉箱，包括支撐座(1)和檢測機構，所述支撐座(1)的下表面安裝有電動伸縮柱(2)，所述電動伸縮柱(2)的底端安裝有固定腳輪(3)，其特征在于：還包括有喂棉箱體(4)和調節機構，所述支撐座(1)的上表面安裝有喂棉箱體(4)，所述喂棉箱體(4)的左側安裝有電控箱(5)，所述電控箱(5)的上端安裝有第一輸送帶(6)，所述第一輸送帶(6)的右側安裝有第二輸送帶(14)，所述第二輸送帶(14)的右側安裝有第三輸送帶(16)，所述第三輸送帶(16)的上端安裝有整平機構，所述第三輸送帶(16)的右下端轉動安裝有下料板(20)；

2.根據權利要求1所述的一種自調勻整的自動無紡布喂棉箱，其特征在于：所述調節機構包括馬達(7)、螺紋桿(8)、壓板(9)和壓棉輥(10)，所述喂棉箱體(4)的左上端安裝有馬達(7)，所述馬達(7)的輸出端安裝有螺紋桿(8)，所述螺紋桿(8)的表面螺紋安裝有壓板(9)，所述壓板(9)的內部等間距轉動安裝有壓棉輥(10)。

3.根據權利要求2所述的一種自調勻整的自動無紡布喂棉箱，其特征在于：所述壓棉輥(10)通過馬達(7)、螺紋桿(8)和壓板(9)與喂棉箱體(4)構成上下滑動結構。

4.根據權利要求1所述的一種自調勻整的自動無紡布喂棉箱，其特征在于：所述第二輸送帶(14)底端的左右兩側均通過滑塊和壓縮彈簧(15)安裝在支撐架(13)的內側壁上。

5.根據權利要求1所述的一種自調勻整的自動無紡布喂棉箱，其特征在于：所述重量感應器(12)分別與第一輸送帶(6)和第二輸送帶(14)電性連接。

6.根據權利要求1所述的一種自調勻整的自動無紡布喂棉箱，其特征在于：所述整平機構包括電機(17)、齒輪組件(18)和整平輥(19)，所述第三輸送帶(16)的后側壁上安裝有電機(17)，所述電機(17)的輸出端連接有齒輪組件(18)，所述齒輪組件(18)的前端安裝有整平輥(19)。

技術總結
本技術公開了一種自調勻整的自動無紡布喂棉箱，包括支撐座和檢測機構，所述支撐座的下表面安裝有電動伸縮柱，所述電動伸縮柱的底端安裝有固定腳輪，還包括有喂棉箱體和調節機構，所述第三輸送帶的右下端轉動安裝有下料板，所述檢測機構包括支座、重量感應器和第二輸送帶，所述喂棉箱體的內部安裝有支座，所述支座的上表面安裝有重量感應器，所述重量感應器的上表面安裝有第二輸送帶。該自調勻整的自動無紡布喂棉箱，設置檢測機構能夠實時檢測第二輸送帶上的棉纖維重量，便于及時自調勻整喂棉速度，設置調節機構方便調整壓棉輥的高度位置，從而便于調整棉纖維的厚度，設置整平機構能夠再次對棉纖維整平，便于后續加工使用。

技術研發人員：梅利鋒
