本發明涉及印刷設備技術領域，尤其是印刷設備的間歇傳動結構。

背景技術：

隨著工業化進程，各行各業的自動化生成機械相繼誕生，紙品加工機械也不例外。目前的紙品加工機械（如印刷機），在紙張輸送過程中，需要實現叼紙牙排動停交替的間歇運動，以滿足連續性印刷工作。而現有技術中，目前的印刷設備的間歇傳動結構存在結構復雜化，制作成本高，且易故障，效率低，不利于維護。

本技術：
人秉持著研究創新、精益求精之精神，利用其專業眼光和專業知識，研究出一種印刷設備的間歇傳動結構。

技術實現要素：

本發明的目的是提供一種結構簡單，制作、組裝及維護相當容易，速度快、提升作業效率，符合產業利用的印刷設備的間歇傳動結構。

為達到上述目的，本發明采用如下技術方案：

印刷設備的間歇傳動結構，用于實現叼紙牙排動停交替的間歇運動，包括有間歇傳動箱，在間歇傳動箱內安裝有分度輪，分度輪的圓周上具有若干分度槽；分度輪與一驅動輪嚙合，驅動輪上設有螺旋齒，螺旋齒嚙合分度槽；分度輪連接輸出軸實現叼紙牙排動停交替的間歇運動，驅動輪與間歇傳動箱外置的第一帶輪同軸安裝，第一帶輪通過同步帶連接第二帶輪，第二帶輪與電機連接。

上述方案進一步是：所述同步帶上有一張緊輪，張緊輪組裝在一滑塊上，滑塊組裝在相應滑槽中并由調節螺栓推頂。

上述方案進一步是：所述分度輪上的分度槽由若干從分度輪徑向外凸的凸柱間隔構成，凸柱與螺旋齒嚙合接觸的外周面具有自轉特性。

與現有技術對比，本發明極大簡化了傳動結構，具有高精度、高壽命、體積小、噪音低、高速性能好、壽命長等顯著特點，制作及維護容易，投資成本低，極大提升了設備的運行率和生產效率，符合產業利用，具有極佳的經濟效益和社會效益。

附圖說明：

附圖1本發明較佳實施例結構示意圖；

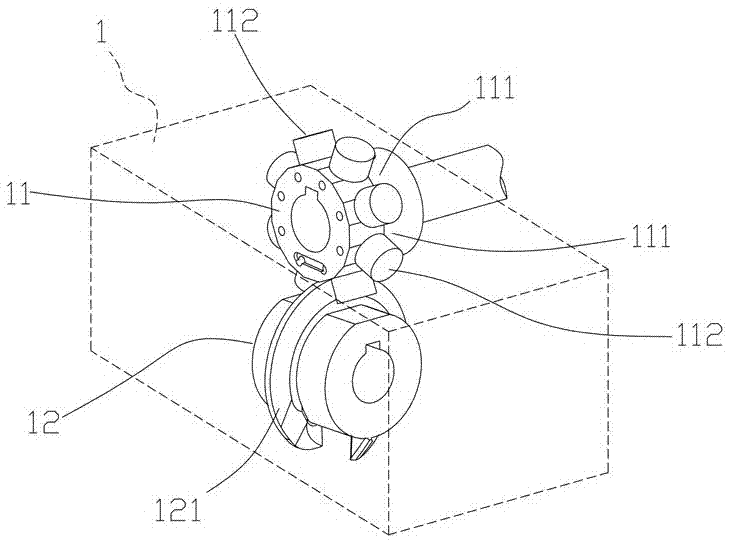

附圖2為圖1實施例的間歇傳動箱內局部結構示意圖。

具體實施方式：

以下將結合附圖對本發明的構思、具體結構及產生的技術效果作進一步說明，以充分地了解本發明的目的、特征和效果。

參閱圖1、2所示，系本發明較佳實施例結構示意圖，本發明有關一種印刷設備的間歇傳動結構，用于實現叼紙牙排動停交替的間歇運動，包括有間歇傳動箱1，在間歇傳動箱1內安裝有分度輪11，分度輪11的圓周上具有若干分度槽111；分度輪11與一驅動輪12嚙合，驅動輪12上設有螺旋齒121，螺旋齒121嚙合分度槽111；分度輪11連接輸出軸實現叼紙牙排動停交替的間歇運動，驅動輪12與間歇傳動箱1外置的第一帶輪13同軸安裝，第一帶輪13通過同步帶2連接第二帶輪3，第二帶輪3與電機連接。同步帶2上有一張緊輪4，張緊輪4組裝在一滑塊5上，滑塊5組裝在相應滑槽中并由調節螺栓6推頂。通過調節螺栓6來調節滑塊5伸縮，使張緊輪4作用同步帶2，由此可調節同步帶2的張緊力。電機輸出動力經過第二帶輪3、同步帶2傳遞到第一帶輪13，第一帶輪13帶動驅動輪12轉動，驅動輪12在作用分度輪11，分度輪11連接輸出軸實現叼紙牙排動停交替的間歇運動。

圖2所示，本實施例中，所述分度輪11上的分度槽111由若干從分度輪11徑向外凸的凸柱112間隔構成，凸柱112與螺旋齒121嚙合接觸的外周面具有自轉特性。優選，凸柱112為活動組裝于分度輪11上的軸承，結構簡單，易加工、組合。工作時，驅動輪12旋轉，在螺旋齒121作用推動凸柱112下，使分度輪11實現間歇轉動，即可獲得叼紙牙排動停交替的間歇運動，滿足印刷工作需要。該傳動結構簡單，具有高精度、高壽命、體積小、噪音低、高速性能好、壽命長等顯著特點，制作及維護容易，投資成本低，極大提升了設備的運行率和生產效率，符合產業利用，具有極佳的經濟效益和社會效益。

當然，以上結合實施方式對本發明做了詳細說明，只為說明本發明的技術構思及特點，其目的在于讓熟悉此項技術的人了解本發明的內容并加以實施，并不能以此限定本發明的保護范圍，故凡根據本發明精神實質所做的等效變化或修飾，都應涵蓋在本發明的保護范圍內。

技術特征：

技術總結
本發明涉及印刷設備技術領域，尤其是印刷設備的間歇傳動結構，用于實現叼紙牙排動停交替的間歇運動，包括有間歇傳動箱，在間歇傳動箱內安裝有分度輪，分度輪的圓周上具有若干分度槽；分度輪與一驅動輪嚙合，驅動輪上設有螺旋齒，螺旋齒嚙合分度槽；分度輪連接輸出軸實現叼紙牙排動停交替的間歇運動，驅動輪與間歇傳動箱外置的第一帶輪同軸安裝，第一帶輪通過同步帶連接第二帶輪，第二帶輪與電機連接。本發明極大簡化了傳動結構，具有高精度、高壽命、體積小、噪音低、高速性能好、壽命長等顯著特點，制作及維護容易，投資成本低，極大提升了設備的運行率和生產效率，符合產業利用，具有極佳的經濟效益和社會效益。

技術研發人員：黃松耀;許業珣;魏剛;謝婷婷;謝光義
受保護的技術使用者：汕頭市凱虹印務有限公司
技術研發日：2016.01.08
技術公布日：2017.07.18
