本發明屬于寫真機技術領域，主要涉及一種防廢墨串色的橫向刮墨裝置。

背景技術：

寫真機在打印過程和打印完畢后需要使用刮板清除噴頭上多余墨水，現有的刮墨裝置大多是固定安裝到機架上的，噴頭需要移動到刮墨裝置被動將墨水刮去，噴頭容易出現墨水掛不干凈的情況，造成墨水掛墨或凝固，影響打印效果；噴頭設有多個平行設置的條形出墨口，不同的條形出墨口出墨顏色不同，常規的刮板沿平行條形出墨口的方向依次將不同的條形出墨口的殘墨刮去，容易造成串色，影響打印效果。

技術實現要素：

為了解決上述技術問題，本發明提供一種防廢墨串色的橫向刮墨裝置。

本發明的技術方案是：

一種防廢墨串色的橫向刮墨裝置，包括底架及底架上方的刮板底座，底架的上端設有墨棧底座，墨棧底座的上端面設有墨棧，墨棧底座兩側的機架上分別設有刮板底座驅動絲杠和刮板底座滑軌，刮板底座驅動絲杠套裝有刮板底座驅動螺母，刮板底座滑軌套裝有刮板底座從動滑塊，刮板底座的一端與刮板底座驅動螺母連接，刮板底座的另一端與刮板底座從動滑塊連接，刮板底座的上端面設有刮板座，刮板座中設有刮板；刮板與噴頭底部的條形出墨口呈垂直狀態。

優選的，所述的刮板底座驅動絲杠的一端設有絲杠帶輪，靠近絲杠帶輪的底架的側壁設有絲杠驅動電機，絲杠驅動電機的驅動軸連接有驅動帶輪，絲杠帶輪和驅動帶輪通過絲杠驅動皮帶建立傳動連接。

優選的，所述的刮板底座的上端面沿長度方向設有三個刮板座，刮板座中均設有一個刮板。

本發明的有益效果是：

本發明的防廢墨串色的橫向刮墨裝置可以沿水平方向移動，打印過程和打印完畢后刮板可以主動清除噴頭上的多余墨水，縮短刮墨時間，刮除干凈；刮板與條形出墨口垂直設置，刮墨時，刮板沿與條形出墨口垂直的方向將多個條形出墨口上的殘墨同時刮去，避免串色，提高打印效果。

附圖說明

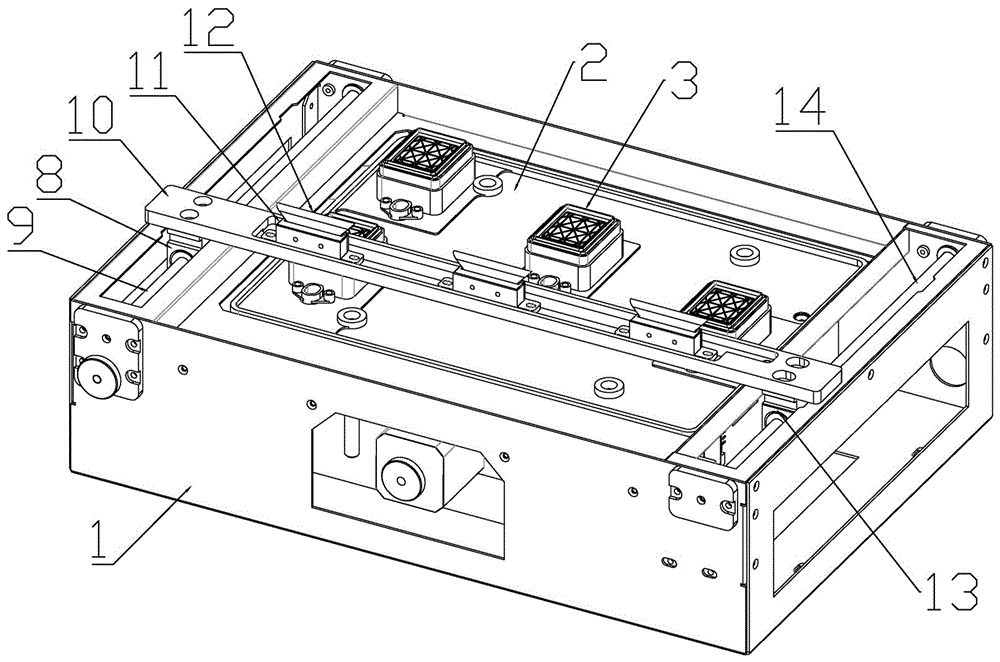

圖1是本發明的結構示意圖之一；

圖2是本發明的結構示意圖之二；

圖3是本發明的結構示意圖之三；

圖4是噴頭安裝小車的結構示意圖；

圖中：1.底架、2.墨棧底座、3.墨棧、4.絲杠驅動電機、5.絲杠帶輪、6.驅動帶輪、7.絲杠驅動皮帶、8.刮板底座驅動螺母、9.刮板底座驅動絲杠、10.刮板底座、11.刮板座、12.刮板、13.刮板底座從動滑塊、14.刮板底座滑軌；15.噴頭安裝小車，16.條形出墨口。

具體實施方式

本發明的具體實施方式參見圖1-4，一種防廢墨串色的橫向刮墨裝置，包括底架及底架上方的刮板底座，底架的上端設有墨棧底座，墨棧底座的上端面設有墨棧，墨棧底座兩側的機架上分別設有刮板底座驅動絲杠和刮板底座滑軌，刮板底座驅動絲杠套裝有刮板底座驅動螺母，刮板底座滑軌套裝有刮板底座從動滑塊，刮板底座的一端與刮板底座驅動螺母連接，刮板底座的另一端與刮板底座從動滑塊連接，刮板底座的上端面設有刮板座，刮板座中設有刮板，刮板與噴頭底部的條形出墨口呈垂直狀態。

刮板底座驅動絲杠的一端設有絲杠帶輪，靠近絲杠帶輪的底架的側壁設有絲杠驅動電機，絲杠驅動電機的驅動軸連接有驅動帶輪，絲杠帶輪和驅動帶輪通過絲杠驅動皮帶建立傳動連接。

刮板底座的上端面沿長度方向設有三個刮板座，刮板座中均設有一個刮板，刮板與墨棧底座上端面的墨棧對應。

工作過程：

打印過程和打印完畢后，絲杠驅動電機工作，驅動帶輪轉動，絲杠驅動皮帶帶動絲杠帶輪轉動，在絲杠帶輪的驅動下，刮板底座驅動螺母沿水平方向移動，刮板底座從動滑塊沿刮板底座滑軌與刮板底座驅動螺母同步移動，刮板底座沿水平方向移動，刮板底座上端面的刮板主動向噴頭移動，噴頭安裝小車也可以同時向刮板移動，縮短刮墨時間，刮除干凈。刮板沿與條形出墨口垂直的方向將多個條形出墨口上的殘墨同時刮去（參見圖4，圖4中的雙向箭頭為刮板的移動方向），避免串色，提高打印效果。

以上所述的實施例僅僅是對本發明的優選實施方式進行描述，在不脫離本發明設計精神的前提下，本領域普通技術人員對本發明的技術方案作出的各種變形和改進，均應落入本發明權利要求書確定的保護范圍內。
