本實用新型涉及包裝機械領域，尤其涉及一種自動分頁打碼一體機。

背景技術：

產品包裝除了包裹產品方便運輸銷售的功能外，還具有標注產品信息的功能，包裝設備也是自動化研究的一個方向。包裝首先要依次從原材料堆垛逐一進行分離，然后根據產品信息，完成對包裝打碼加工，再去包裝產品。在一些自動化領域高的行業，如煙草行業，已經有成熟專門設備完成這一過程，如中國專利CN103523299B一種打碼裝置。又如中國專利CN201525516U打碼設備，其公開的是一種通用的打碼設備，但是該專利公開的方案，幾乎不具有可實施性，譬如包裝堆垛放入設備由于自身重量，根本無法分頁，分頁后可能偏離，輸送過程中包裝打到噴碼器，落料堆垛凌亂，總之此專利沒有考慮技術方案的實施過程中的問題，存在重大缺陷。

技術實現要素：

本實用新型公開了自動分頁打碼一體機，是一種具有通用性的為紙皮包裝打碼的機械，其分頁送料裝置考慮到了包裝堆垛后依次分離的摩擦力大的障礙提出了解決方案，同時令分頁后的包裝能夠不跑偏，不觸碰噴碼器，保證落料堆垛整齊。本實用新型自動化程度高，性能可靠，節省人力成本。

為實現上述目的，本實用新型采用的技術方案是：自動分頁打碼一體機，包括分頁送料裝置、輸送噴碼裝置以及接料架，分頁送料裝置包括墊板、出箱輸送部件及分頁阻擋部件，出箱輸送部件由主動皮帶輪組以及若干輔助從動輪組成，墊板安裝在所述出箱輸送部件上，分頁阻擋部件設置在主動皮帶輪組對應位置的上方，分頁阻擋部件包括支承架以及裝置在支承架上的可調節阻擋單元。

更優的是，可調節阻擋單元由擋塊、調節塊、螺桿、螺母以及彈簧組成，螺桿貫串擋塊和調節塊，螺母設在擋塊之上，彈簧套設于擋塊和調節塊之間的螺桿上，擋塊的下部呈斜口狀。

更優的是，輸送噴碼裝置包括輸送臺以及噴碼機構，輸送臺在分頁送料裝置之后緊接著主動皮帶輪組，在輸送臺輸送平面的兩邊邊側裝置有導向條。

更優的是，噴碼機構包括噴碼器，噴碼主機以及固定噴碼器的可活動支架，可活動支架上設置有噴碼器護板。

更優的是，分頁阻擋部件還包括有圍板，圍板豎直立于可調節阻擋單元的外側兩邊。

更優的是，輸送臺通過皮帶輪傳動，噴碼機構倒置安裝在輸送臺上。

更優的是，導向條的進料方向的開口處呈斜口狀。

更優的是，噴碼器護板的進料方向的開口處呈斜面。

更優的是，接料架裝置有若干擋料板。

本實用新型自動分頁打碼一體機，是一種具有通用性的為紙皮包裝打碼的機械，其分頁送料裝置考慮到了包裝堆垛后依次分離的摩擦力大的障礙提出了解決方案，同時令分頁后的包裝能夠不跑偏，不觸碰噴碼器，保證落料堆垛整齊。本實用新型自動化程度高，性能可靠，節省人力成本。

附圖說明

圖1為本實用新型實施例整體結構示意圖。

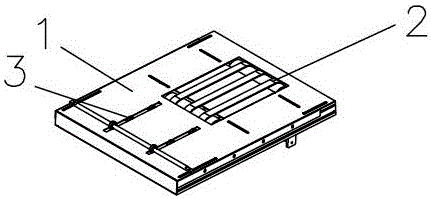

圖2為本實用新型實施例出箱輸送部件結構示意圖。

圖3為本實用新型實施例分頁阻擋部件結構示意圖。

圖4為本實用新型實施例輸送臺結構示意圖。

圖5為本實用新型實施例噴碼機構結構示意圖。

圖6為本實用新型實施例接料架結構示意圖。

具體實施方式

結合附圖和實施例對本實用新型進一步說明。

如圖1至圖6所示，本實用新型自動分頁打碼一體機，包括分頁送料裝置、輸送噴碼裝置以及接料架，分頁送料裝置包括墊板1、出箱輸送部件及分頁阻擋部件，出箱輸送部件由主動皮帶輪組2以及若干輔助從動輪3組成，墊板1安裝在所述出箱輸送部件上，分頁阻擋部件設置在主動皮帶輪組2對應位置的上方，分頁阻擋部件包括支承架4以及裝置在支承架上的可調節阻擋單元。可調節阻擋單元由擋塊5、調節塊6、螺桿7、螺母8以及彈簧9組成，螺桿7貫串擋塊5和調節塊6，螺母8設在擋塊5之上，彈簧9套設于擋塊5和調節塊6之間的螺桿7上，擋塊5的下部呈斜口狀。這種設計，輔助從動輪能夠減小上部原料堆垛重力的摩擦力，在主動皮帶輪組抽動包裝時，輔助從動輪同向旋轉將包裝向前輸送，同時通過可調節的阻擋單元中的擋塊和調節塊通過螺桿螺母調節阻擋高度，能夠方便的實現包裝由下至上快速的自動分頁。輸送噴碼裝置包括輸送臺10以及噴碼機構，輸送臺10在分頁送料裝置之后緊接著主動皮帶輪組2，在輸送臺10輸送平面的兩邊邊側裝置有導向條11。加裝導向條并且導向條的進料方向的開口處呈斜口狀，這樣能夠避免分頁后的包裝跑偏。噴碼機構包括噴碼器12，噴碼主機13以及固定噴碼器的可活動支架14，可活動支架上設置有噴碼器護板15。噴碼器護板15的進料方向的開口處呈斜面。這樣能夠避免包裝在輸送過程中撞擊噴碼器。為了讓入料堆垛更整齊，還可以在加裝圍板16，圍板16豎直立于可調節阻擋單元的外側兩邊。由于輸送臺10采用皮帶輪傳動，底面也是空的，甚至可以將噴碼機構倒置安裝在輸送臺上，從而實現雙面的同步打碼。最后，為了令落料堆垛整齊便于后續操作，在接料架17裝置有若干擋料板18。

本實用新型自動分頁打碼一體機，是一種具有通用性的為紙皮包裝打碼的機械，其分頁送料裝置考慮到了包裝堆垛后依次分離的摩擦力大的障礙提出了解決方案，同時令分頁后的包裝能夠不跑偏，不觸碰噴碼器，保證落料堆垛整齊。本實用新型自動化程度高，性能可靠，節省人力成本。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
