本實用新型涉及印刷設備技術領域，具體為一種具有開槽功能的紙板印刷攆輥。

背景技術：

目前，包裝紙箱在生產的過程中，為了豐富包裝箱表面的內容，通常會對包裝紙箱的表面進行印刷字樣或圖形，一方面能夠提升商品的知名度，另一方面，能夠?qū)Πb紙箱的表面進行豐富，增加包裝紙箱的美觀。

現目前，在包裝紙箱的生產加工過程中，通常是先對紙箱的原紙板進行印刷圖形，然后再由人工將印刷了圖案的原紙板移至開槽機處進行開槽處理，使得，這樣的加工過程，不僅延長了包裝紙箱的加工周期，同時還極大的增加了工人的工作量，同時，該種加工方法，在原紙板進行開槽加工時，其角度存在一定的偏移，使得原紙板上印刷的圖形在包裝紙箱上會出現偏移或傾斜，這樣對于包裝紙箱的美觀存在著極大的影響。

技術實現要素：

本實用新型的目的在于提供一種具有開槽功能的紙板印刷攆輥，具備開槽與印刷于一體的優點，解決了現有技術中包裝紙箱加工速度慢和周期長的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種具有開槽功能的紙板印刷攆輥，包括轉軸、印刷筒和開槽刀盤，所述轉軸的兩端均通過緊固盤分別固定有傳動齒輪和一號軸承，所述傳動齒輪的左側安裝有二號軸承，所述轉軸中部的外壁分別套設有印刷筒和開槽刀盤，所述印刷筒的兩端均設有固定件，所述開槽刀盤的兩側均焊接有定位環。

優選的，所述緊固盤與轉軸、傳動齒輪和一號軸承之間均通過一號固定螺栓相固定。

優選的，所述轉軸的中部為六棱柱結構，且轉軸中部的內腔從左到右分別等距離設有一號螺紋孔和二號螺紋孔。

優選的，所述固定件整體為套筒結構，且固定件與印刷筒之間為焊接結構，所述固定件通過三號固定螺栓與轉軸相固定，所述定位環與轉軸之間通過二號固定螺栓相固定。

優選的，所述一號螺紋孔的尺徑與三號固定螺栓的尺徑相適配，所述二號螺紋孔的尺徑與二號固定螺栓尺徑相適配。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過在轉軸的中部設置印刷筒和開槽刀盤，使得該印刷攆輥對包裝紙箱的原紙板進行印刷圖形的同時，還具有對原紙板進行開槽的功能，達到了縮短包裝紙箱生產周期和提高原紙板的加工效率的效果。

2、本實用新型通過在轉軸中部的內腔等距離設置一號螺紋孔和二號螺紋孔，使得該印刷攆輥的印刷筒和開槽刀盤，能夠根據包裝紙箱的尺寸來進行自由更換合適尺寸的印刷筒，同時還能夠?qū)﹂_槽刀盤進行自由的調節，這樣極大的擴大了該印刷攆輥的適用范圍，同時，由于該印刷攆輥整體均由各個零部件組裝而成使得，這樣為印刷攆輥的檢修提供了方便，另外，通過在轉軸的中部設置印刷筒和開槽刀盤，這樣使得該印刷攆輥同時具有印刷圖形和紙板開槽的功能，極大縮短了包裝紙箱生產加工的周期，同時還有效避免了傳統加工過程中，開槽時因角度偏差而導致的印刷圖形出現偏移的問題，同時還極大減輕了工人的工作量。

附圖說明

圖1為本實用新型正面結構示意圖；

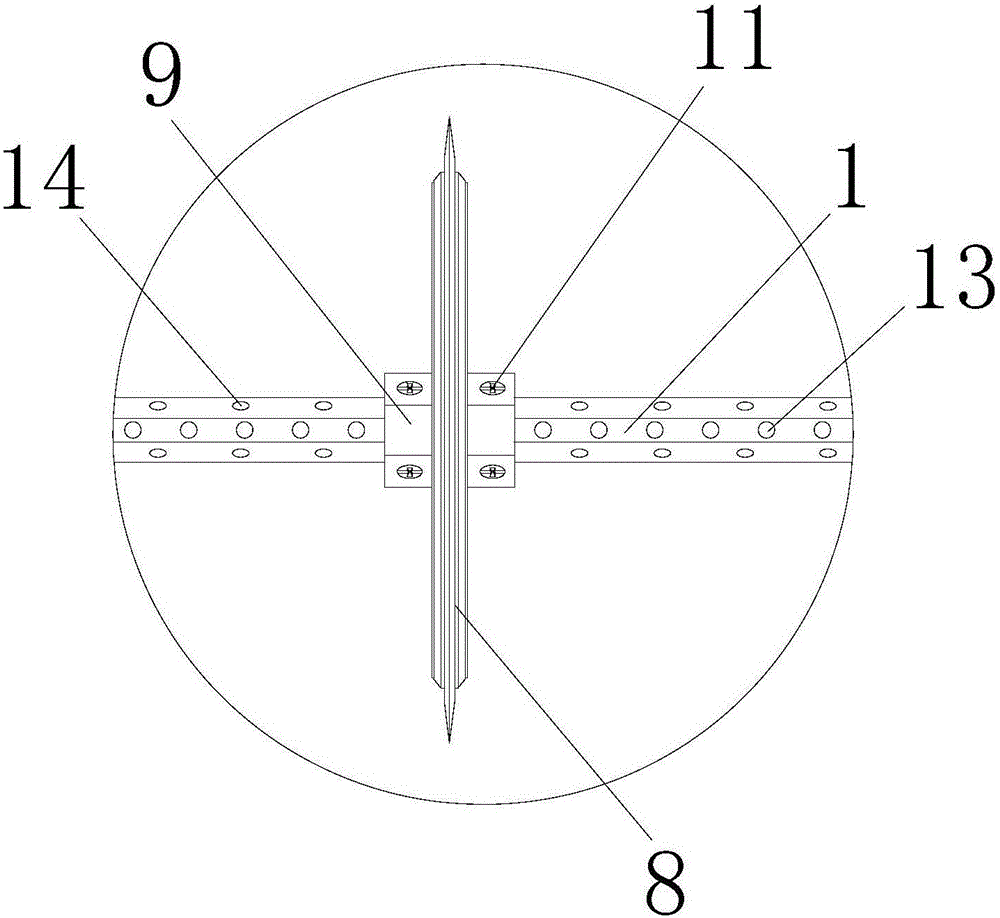

圖2為本實用新型轉軸結構示意圖；

圖3為本實用新型印刷筒結構示意圖。

圖中：1轉軸、2緊固盤、3傳動齒輪、4一號軸承、5二號軸承、6一號固定螺栓、7印刷筒、8開槽刀盤、9定位環、10固定件、11二號固定螺栓、12三號固定螺栓、13一號螺紋孔、14二號螺紋孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和3，一種具有開槽功能的紙板印刷攆輥，包括轉軸1、印刷筒7和開槽刀盤8，轉軸1的兩端均通過緊固盤2分別固定有傳動齒輪3和一號軸承4，傳動齒輪3的左側安裝有二號軸承5，緊固盤2與轉軸1、傳動齒輪3和一號軸承4之間均通過一號固定螺栓6相固定，轉軸1中部的外壁分別套設有印刷筒7和開槽刀盤8，印刷筒7的兩端均設有固定件10，開槽刀盤8的兩側均焊接有定位環9，固定件10整體為套筒結構，且固定件10與印刷筒7之間為焊接結構，固定件10通過三號固定螺栓12與轉軸1相固定，定位環9與轉軸1之間通過二號固定螺栓11相固定。

本實用新型通過在轉軸1的中部設置印刷筒7和開槽刀盤8，使得該印刷攆輥對包裝紙箱的原紙板進行印刷圖形的同時，還具有對原紙板進行開槽的功能，極大縮短了包裝紙箱生產加工的周期，同時還有效避免了傳統加工過程中，開槽時因角度偏差而導致的印刷圖形出現偏移的問題，同時還極大減輕了工人的工作量，同時，由于該印刷攆輥整體均由各個零部件組裝而成使得，這樣為印刷攆輥的檢修提供了方便。

請參閱圖1和2，一種具有開槽功能的紙板印刷攆輥，轉軸1的中部為六棱柱結構，且轉軸1中部的內腔從左到右分別等距離設有一號螺紋孔13和二號螺紋孔14，一號螺紋孔13的尺徑與三號固定螺栓12的尺徑相適配，二號螺紋孔14的尺徑與二號固定螺栓11尺徑相適配，在轉軸1中部的內腔等距離設置一號螺紋孔13和二號螺紋孔14，使得該印刷攆輥的印刷筒7和開槽刀盤8，能夠根據包裝紙箱的尺寸來進行自由更換合適尺寸的印刷筒7，同時還能夠?qū)﹂_槽刀盤8進行自由的調節，這樣極大的擴大了該印刷攆輥的適用范圍。

使用時使用者，先將該印刷攆輥安裝在相應的印刷設備上，當包裝紙箱的原紙板在輸送到印刷攆輥的底部時，印刷筒7和開槽刀盤8同時對原紙板進行印刷圖形加工和開槽加工。

綜上所述：該具有開槽功能的紙板印刷攆輥，通過在轉軸1的中部設置印刷筒7和開槽刀盤8，使得該印刷攆輥對包裝紙箱的原紙板進行印刷圖形的同時，還具有對原紙板進行開槽的功能，解決了現有技術中包裝紙箱加工速度慢和周期長的問題。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
