本實用新型涉及油墨印刷技術領域，特別涉及一種半自動的印刷機。

背景技術：

生產精密電路板的印刷環節需要人手將板體置于印刷平臺上的指定位置，隨后啟動印刷設備對板體進行油印。現有的印刷機，其印刷平臺固定于印刷機的中央區域，放置板體的工人需要僅靠印刷機并俯身才能將電路板放好，因此工人的衣服經常會沾染到印刷平臺上的油墨，難以清除。

技術實現要素：

本實用新型解決其技術問題的解決方案是：提供一種印刷平臺能夠水平移動的半自動的印刷機，當人手放置板體時可將印刷平臺移至印刷機邊緣位置。

一種半自動的印刷機，包括外圍機架、印刷平臺、印刷噴頭和供墨機構，所述印刷噴頭位于外圍機架內，所述印刷平臺位于印刷噴頭下方，還包括水平導軌，所述水平導軌由外圍機架的中心處延伸至外圍機架的邊緣處，所述印刷平臺的底面與水平導軌活動連接。

本實用新型所述印刷平臺與水平導軌之間還設有滑輪機構，所述滑輪機構包括輪架、滑輪、氣動手指和支撐桿，所述滑輪通過輪架與 印刷平臺連接，所述氣動手指和支撐桿安裝在輪架上，所述氣動手指驅動支撐桿架空滑輪并撐起印刷平臺。

本實用新型所述印刷平臺與輪架之間還設有調整印刷平臺水平程度的絲桿調整裝置。

本實用新型的有益效果是：所述半自動的印刷機能夠在人手放置板體的時候將印刷平臺由外圍機架的中心處沿水平導軌移動至外圍機架的邊緣處，使得操作員能夠方便地將板體放好、擺正，降低了工作強度，提升了設備的自動化程度。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單說明。顯然，所描述的附圖只是本實用新型的一部分實施例，而不是全部實施例，本領域的技術人員在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他設計方案和附圖。

圖1是本實用新型的主視結構示意圖；

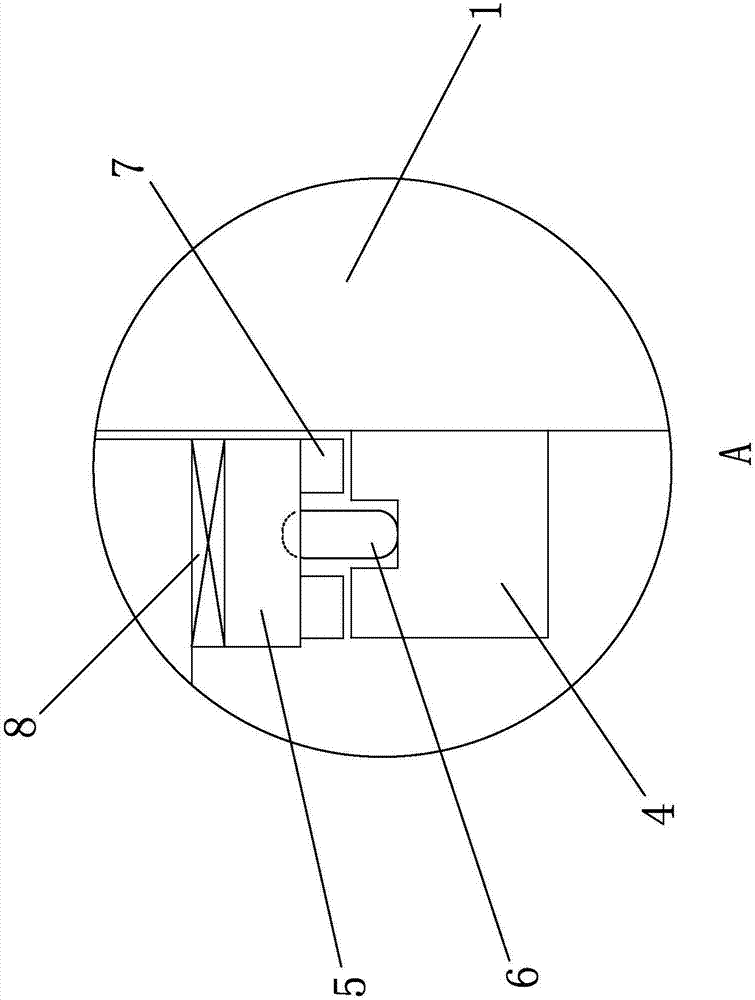

圖2是圖1中A處的局部放大圖。

具體實施方式

以下將結合實施例和附圖對本實用新型的構思、具體結構及產生的技術效果進行清楚、完整地描述，以充分地理解本實用新型的目的、特征和效果。顯然，所描述的實施例只是本實用新型的一部分實施例，而不是全部實施例，基于本實用新型的實施例，本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例，均屬于本實用新型 保護的范圍。另外，文中所提到的所有聯接/連接關系，并非單指構件直接相接，而是指可根據具體實施情況，通過添加或減少聯接輔件，來組成更優的聯接結構。本發明創造中的各個技術特征，在不互相矛盾沖突的前提下可以交互組合。

如圖1和2所示，一種半自動的印刷機，包括外圍機架1、印刷平臺2、印刷噴頭3和水平導軌4，所述印刷噴頭3位于外圍機架1內，所述印刷平臺2位于印刷噴頭3下方，所述水平導軌4由外圍機架1的中心處延伸至外圍機架1的邊緣處，所述印刷平臺2的底面與水平導軌4活動連接。所述印刷平臺2與水平導軌4之間還設有滑輪機構，所述滑輪機構包括輪架5、滑輪6、氣動手指和支撐桿7，所述滑輪6通過輪架5與印刷平臺2連接，所述氣動手指和支撐桿7安裝在輪架5上，所述氣動手指驅動支撐桿7架空滑輪6并撐起印刷平臺2。所述印刷平臺2與輪架5之間還設有調整印刷平臺2水平程度的絲桿調整裝置8。所述半自動的印刷機的使用方式如下：利用滑輪6和水平導軌4的組合，將印刷平臺2由外圍機架1的中心處移動至外圍機架1的邊緣處；待板體擺放到印刷平臺2的合適位置上并固定好后，將印刷平臺2送回外圍機架1的中心處，即印刷噴頭3活動范圍的下方，此時，氣動手指張開，驅動支撐桿7伸展撐起印刷平臺2，并使得滑輪6被架空，從而避免印刷過程中印刷平臺2出現不穩。

以上對本實用新型的較佳實施方式進行了具體說明，但本發明創造并不限于所述實施例，熟悉本領域的技術人員在不違背本實用新型精神的前提下還可做出種種的等同變型或替換，這些等同的變型或替 換均包含在本申請權利要求所限定的范圍內。
