本發明涉及顯示控制技術領域，特別涉及一種LED顯示屏控制器及采用該種LED顯示屏控制器的LED顯示屏系統。

背景技術：
LED(LightEmittingDiode,發光二極管)顯示屏顯示的畫面色彩鮮艷，立體感強，廣泛應用于車站、碼頭、機場、商場、醫院、賓館、銀行、證券市場、建筑市場、拍賣行、工業企業管理和其它公共場所。目前一種常用的LED顯示屏系統包括上位機、LED顯示屏控制器和LED顯示屏，上位機通過LED顯示屏控制器與LED顯示屏的接收卡(也稱LED顯示屏控制板或接收掃描板)相連接。其中，上位機例如采用PC機，用于對LED顯示屏控制器的控制和管理；LED顯示屏控制器可以是基于FPGA控制芯片等可編程器件的控制系統，其主要負責數據的轉換和控制信號的產生；LED顯示屏中的接收卡作為掃描控制電路接受LED顯示屏控制器的控制信號后，根據LED顯示屏控制器傳送的圖像數據驅動LED顯示屏中各個LED像素的點亮與熄滅，進而實現畫面顯示。在對LED顯示屏進行屏體配置時，需要工作人員利用PC機將箱體配置參數通過串口或其他通信接口經LED顯示屏控制器傳送至LED顯示屏的接收卡并固化，以便于LED顯示屏的LED箱體能被正確點亮。然而，現有的屏體配置過程中，不同規格的LED顯示屏所需要的箱 體配置參數是不同的，這樣在配置的過程中，一定會需要一臺安裝有配屏軟件的PC機來設置及調整箱體配置參數，利用串口或其他通信接口與LED顯示屏控制器連接，但在現場往往會遇到串口線不穩定，或是串口驅動安裝出現問題等突發情況，造成LED顯示屏無法配置。另外LED顯示屏所需要的箱體配置參數的種類包含有很多種，若現場的工作人員在配置過程中配置錯誤，或是手誤調節其他參數等等，都會造成LED顯示屏在顯示時出現異常。

技術實現要素：

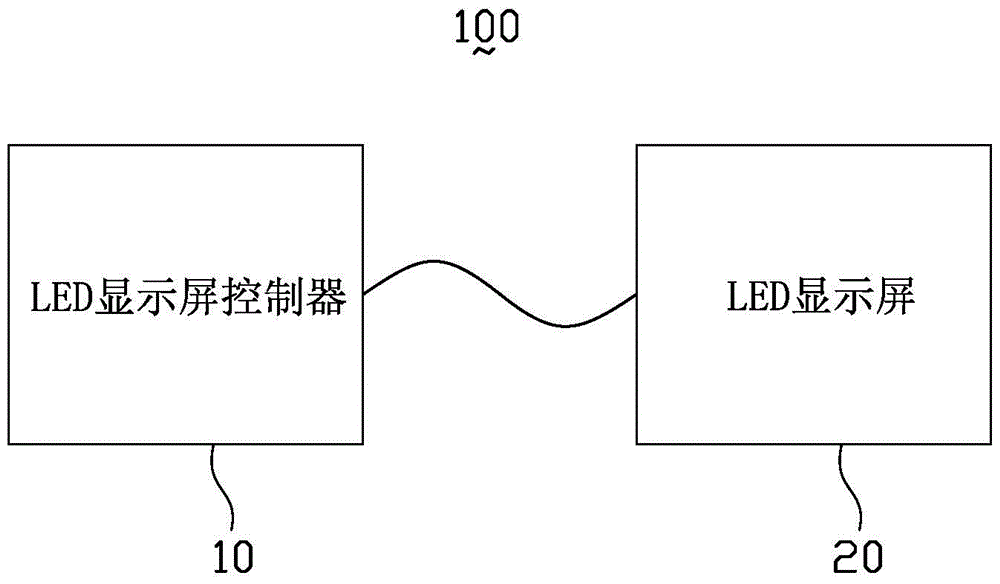

為解決現有技術中存在的技術缺陷，本發明提供一種LED顯示屏控制器和采用該種LED顯示屏控制器的LED顯示屏系統。具體地，本發明實施例提供的一種LED顯示屏控制器，包括主控部、存儲部、顯示部和操作部；其中，存儲部、顯示部和操作部均電連接主控部。在本發明的一個實施例中，上述存儲部內置有多個箱體配置參數文件，顯示部包括用于顯示所述多個箱體配置參數文件，以及操作部包括用于供使用者操作以從顯示部顯示的多個箱體配置參數文件中選取所需的箱體配置參數文件。在本發明的一個實施例中，上述主控部例如為可編程器件或嵌入式處理器；其中，可編程器件例如是FPGA器件，嵌入式處理器例如是ARM微處理器或單片機。在本發明的一個實施例中，上述顯示部可以是液晶顯示屏或數碼管， 操作部可以是旋鈕、按鈕或其組合，或者是鼠標，而且顯示部和操作部還可以是整合輸入和顯示功能的觸摸屏。在本發明的一個實施例中，上述存儲部還可內置多個箱體走線方式，供使用者操作上述操作部以從所述多個箱體走線方式中選取所需的箱體走線方式并固化。在本發明的一個實施例中，上述操作部包括用于供使用者操作設置所述LED顯示屏控制器為主控制器或冗余控制器。此外，本發明實施例提供的一種LED顯示屏系統，包括LED顯示屏和連接LED顯示屏的LED顯示屏控制器。其中，LED顯示屏控制器包括主控部、存儲部、顯示部和操作部。所述存儲部電連接主控部且內置有多個箱體配置參數文件。顯示部電連接主控部且用于顯示所述多個箱體配置參數文件。操作部電連接主控部且用于供使用者操作以從顯示部顯示的多個箱體配置參數文件中選取LED顯示屏所需的箱體配置參數文件，以由主控部將選取的箱體配置參數文件傳送至LED顯示屏并固化。在本發明的一個實施例中，上述存儲部還內置有多個箱體走線方式，供使用者操作上述操作部以從多個箱體走線方式中選取匹配LED顯示屏的箱體走線方式并固化至LED顯示屏控制器。在本發明的一個實施例中，上述LED顯示屏控制器的操作部還包括用于供使用者操作輸入LED顯示屏的接收卡的數量和設置LED顯示屏控制器的網口帶載的接收卡數量。在本發明的一個實施例中，上述LED顯示屏系統還包括上位機， LED顯示屏控制器包括通信接口；該通信接口與上位機相連接，以使LED顯示屏控制器處于聯機狀態而由上位機來配置LED顯示屏的箱體走線方式。在本發明的一個實施例中，上述LED顯示屏系統中的LED顯示屏控制器的操作部還包括用于供使用者操作調節LED顯示屏的亮度。在本發明的一個實施例中，上述LED顯示屏系統還包括另一所述LED顯示屏控制器，也與上述LED顯示屏相連接；所述兩個LED顯示屏控制器中之一個設置為主控制器，另一個設置為冗余控制器。另外，本發明實施例提供的另一種LED顯示屏系統，包括LED顯示屏和連接LED顯示屏的LED顯示屏控制器。其中，LED顯示屏控制器包括主控制部、存儲部、顯示部和操作部，所述存儲部，顯示部和操作部均電連接主控部，存儲部內置有多個箱體配置參數文件和多個箱體走線方式，所述多個箱體配置參數文件中包含匹配LED顯示屏的箱體配置參數文件，且所述多個箱體走線方式中包含匹配LED顯示屏的箱體走線方式。由上可知，本發明區別于現有技術的LED顯示屏控制器的顯著點之一在于配置有顯示部和操作部，由于提供有這種輸入和顯示界面，因此可獨立于上位機而實現對LED顯示屏進行屏體配置；例如，當存儲部中內置有多個箱體配置參數文件時，使用者可以通過操作部對顯示部顯示的多個箱體配置參數文件進行選取并通過可編程器件將選取的箱體配置參數文件傳送至LED顯示屏并固化，從而適用于對不同規格的LED顯示屏的屏體配置。另外，當存儲部中內置有多個箱體走線方式，現場人 員可以根據LED顯示屏中的實際箱體走線方式(也即各個LED箱體的連接關系/連接順序)在LED顯示屏控制器中選取相匹配的箱體走線方式并固化，以供后續LED顯示屏正常顯示畫面時使用。通過以下參考附圖的詳細說明，本發明的其它方面和特征變得明顯。但是應當知道，該附圖僅僅為解釋的目的設計，而不是作為本發明的范圍的限定，這是因?yàn)槠鋺?yīng)當參考附加的權利要求。還應當知道，除非另外指出，不必要依比例繪制附圖，它們僅僅力圖概念地說明此處描述的結構和流程。附圖說明下面將結合附圖，對本發明的具體實施方式進行詳細的說明。圖1為本發明實施例的一種LED顯示屏控制器的結構示意圖。圖2為本發明實施例的一種LED顯示屏系統的架構示意圖。圖3為本發明實施例的另一種LED顯示屏控制器的結構示意圖。圖4為本發明實施例的另一種LED顯示屏系統的架構示意圖。具體實施方式為使本發明的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖對本發明的具體實施方式做詳細的說明。圖1為本發明實施例的一種LED顯示屏控制器的結構示意圖。本實施例的LED顯示屏控制器10可類似現有技術中的LED顯示屏控制器，具有數據的轉換(例如對接收到的視頻信號進行分割和組合，然后分批發送給接收卡)和控制信號的產生等功能。如圖1所示，本發明實施例的LED顯示屏控制器10包括可編程器件11、存儲部13、顯示部15和操 作部17；其中，存儲部13、顯示部15和操作部17均電連接可編程器件11?？删幊唐骷?1作為主控部，其可以采用FPGA(FieldProgrammableGateArray,現場可編程門陣列)器件。在其他實施例中，可編程器件11也可以替換成嵌入式處理器12(如圖3所示)，例如ARM微處理器、單片機等。存儲部13可以采用非易失性存儲器，例如閃存或EEPROM(ElectricallyErasableProgrammableReadOnlyMemory，電可擦可編程只讀存儲器)等。顯示部15可以采用現有的各種顯示屏例如液晶顯示屏，也可以采用數碼管。操作部17作為輸入裝置，其可以采用旋鈕、按鈕、或其組合、或者鼠標。在一個實施例中，顯示部15和操作部17還可以是整合輸入和顯示功能的觸摸屏。在上述LED顯示屏控制器10應用時，會在存儲部13預先內置多個箱體配置參數文件，而顯示部15可顯示所述內置的多個箱體配置參數文件，供使用者操作所述操作部17從顯示的多個箱體配置參數文件中選取所需的箱體配置參數文件。上述的箱體配置參數文件用于配置目標LED顯示屏中的各個LED箱體的接收卡，以實現各個LED箱體能正確被點亮。具體地，單個箱體配置參數文件中可包含但不限于以下所列參數：伽瑪(Gamma)、亮度、灰度級數、灰度模式、刷新頻率、刷新倍率、燈板信息、箱體信息等用于正確點亮LED箱體所需的配置參數。其中，燈板信息例如包括芯片型號、燈板大小、掃描方式、掃描方向、數據組數、解碼方式等，箱體信息例如包括LED箱體的寬度及高度方向的LED像素?cái)?shù)量、LED燈板級 聯方向等?？梢岳斫獾氖?，本領域技術人員可以根據實際應用的需要適當增減單個箱體配置參數文件的參數種類，這種箱體配置參數文件中參數種類的變換均應屬于本發明的保護范圍內。此外，內置于存儲部13的多個箱體配置參數文件可以是以LED顯示屏的LED箱體上的像素間距來命名，例如P3.8、P6、P10等；也可以是以LED顯示屏的產品型號來命名；還可以是采用樹形目錄結構，例如像素間距命名下設產品型號命名、或者產品信號命名下設像素間距命名。因此，顯示部15顯示上述多個箱體配置參數文件時，可以只顯示箱體配置參數文件的命名即可，使用者通過操作上述操作部17選取對應的命名就可以選定所需的箱體配置參數文件。另外，上述存儲部13還可以內置多個箱體走線方式，供使用者操作上述操作部17來選取相對應的箱體走線方式。本實施例中，箱體走線方式也就是LED顯示屏中的各個LED箱體的連接關系/連接順序。箱體走線方式例如是左上角入水平串線、左下角入水平串線、右上角入水平串線、右下角入水平串線、左上角入垂直串線、左下角入垂直串線、右上角入垂直串線和右下角入垂直串線等走線方式。使用者可以根據LED顯示屏的實際物理走線方式從LED顯示屏控制器10的存儲部13中內置的多個箱體走線方式中選取相匹配的箱體走線方式并固化，以供后續LED顯示屏進行畫面顯示時使用。此處的箱體走線方式固化可以理解為：選取的箱體走線方式在后續LED顯示屏進行畫面顯示過程中會被LED顯示屏控制器10自動調用。另外，為完成對LED顯示屏的配置，所述操作部17還可供使用者操作輸入LED顯示屏的接收卡的數量，例如以行 方向和列方向上的LED箱體數量來表征、以及設置LED顯示屏控制器10的所使用到的網口帶載的接收卡數量。通常對于網口的帶載量設置原則是：優先級高的網口的帶載量大于等于優先級低的網口的帶載量。請參見圖2，其為本發明實施例采用圖1所示LED顯示屏控制器的LED顯示屏系統的架構示意圖。在圖2中，LED顯示屏系統100包括LED顯示屏控制器10與和LED顯示屏控制器10相連的LED顯示屏20，LED顯示屏20例如通過網線與LED顯示屏控制器10相連，其通常包括多個LED箱體，每個LED箱體會配置有接收卡和一個或多個LED燈板。實際應用中，在將多個LED箱體拼接成LED顯示屏后需要對LED顯示屏進行屏體配置(俗稱配屏)以實現各個LED箱體能夠正確被點亮以及LED顯示屏能正確顯示畫面時，使用者可以根據LED顯示屏20的產品型號及/或其LED像素間距，通過操作LED顯示屏控制器10的操作部17可以直接在LED顯示屏控制器10的顯示部15上顯示的多個箱體配置參數文件中選取符合LED顯示屏20所需的箱體配置參數文件，選取的箱體配置參數文件可經由可編程器件11通過網口傳送至LED顯示屏20的LED箱體中的接收卡并固化，借此可以實現對LED箱體的接收卡的參數配置而使LED箱體能被正確點亮。再者，當LED顯示屏控制器10的存儲部13內置有多個箱體走線方式時，使用者可以根據LED顯示屏20中各個LED箱體的實際走線來選定內置于存儲部13的多個箱體走線方式中的相應者并固化于LED顯示屏控制器10，以至于在LED顯示屏20后續顯示畫面的過程中，LED顯 示屏控制器10能夠根據選定的箱體走線方式正確地提供圖像數據及控制信號至LED顯示屏20的各個LED箱體的接收卡，實現LED顯示屏20的正確畫面顯示。值得一提的，LED顯示屏控制器10對于LED顯示屏20箱體走線配置主要是應用于比較常用的規則顯示屏，對于LED顯示屏20為復雜屏，例如異形屏的情形，則建議將LED顯示屏控制器10工作在聯機狀態，也即提供安裝有配屏軟件的上位機(例如PC機)，將該上位機連接至LED顯示屏控制器10通信接口，以由上位機來配置LED顯示屏20的箱體走線方式。綜上所述，本發明區別于現有技術的LED顯示屏控制器的顯著點之一在于配置有顯示部和操作部，由于提供有這種輸入和顯示界面，因此可獨立于上位機而實現對LED顯示屏進行屏體配置；例如，當存儲部中內置有多個箱體配置參數文件時，使用者可以通過操作部對顯示部顯示的多個箱體配置參數文件進行選取并通過可編程器件將選取的箱體配置參數文件傳送至LED顯示屏并固化，因而適用于對不同規格的LED顯示屏的屏體配置。另外，當存儲部中內置有多個箱體走線方式，現場人員還可以根據LED顯示屏中的箱體實際走線方式(也即各個LED箱體的連接關系/連接順序)在LED顯示屏控制器中選取相匹配的箱體走線方式并固化，以供后續LED顯示屏正常顯示畫面時使用。另外，由于本發明實施例的LED顯示屏控制器具有操作部，因此可以將操作部配置成可以供使用者操作調節LED顯示屏的亮度。此外，為便于在配屏過程防止LED顯示屏控制器出現工作異常，優選的一種做法是：如圖4所示，提供兩個相同配置的LED顯示屏控制器 10、10’，分別與同一LED顯示屏20相連接；例如LED顯示屏控制器10通過網線與LED顯示屏中的同一箱體走線上的第一級LED箱體的接收卡網口相連接，LED顯示屏控制器10’通過網線與LED顯示屏中的同一箱體走線上的最后一級LED箱體的接收卡網口相連接。并且，可以通過各自的操作部將其中一個LED顯示屏控制器10設置為主控制器，另一個LED顯示屏控制器10’設置為冗余控制器。這樣，當主控制器出現工作異常時，可將冗余控制器改設為主控制器，來完成對LED顯示屏的配屏作業。本文中應用了具體個例對本發明LED顯示屏控制器和LED顯示屏系統的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的方法及其核心思想；同時，對于本領域的一般技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，綜上所述，本說明書內容不應理解為對本發明的限制，本發明的保護范圍應以所附的權利要求為準。
