本發明屬于標識系統技術領域，具體涉及一種全息圖像導向標識系統。

背景技術：

標識牌是一種指示方向的牌子，可以方便人們很快找到方向和所在的地理位置，在生活中已經非常普及。

現有技術的標志牌、指示牌制作方法大多采用鋁板作為底板、表面反光膜貼字技術，其生產周期長、制造工藝復雜、操作流程繁瑣、使用成本高。在戶外，表面反光膜長期受陽光、雨雪的腐蝕，導致反光膜褪色，影響指示效果；在戶內(光線較暗)或黑夜，沒有充足的光線照射下，難以看清標識牌、指示牌的內容，使其失去了標識、指示的作用。

技術實現要素：

根據以上現有技術的不足，本發明所要解決的技術問題是提出一種全息圖像導向標識系統，采用全息圖像標識，通過在標識箱上安裝太陽能板，節省導向消耗能源，解決了使用成本高的問題，具有環保節能，綠色健康的優點。

為了解決上述技術問題，本發明采用的技術方案為：一種全息圖像導向標識系統，所述全息圖像導向標識系統包括標識箱、激光發射器、全息彩色透明濾光板、太陽能供電模塊和控制器，激光發射器安裝在標識箱的一端，全息彩色透明濾光板安裝在激光發射器的光束方向上，光束方向的兩側安裝有透明平板，太陽能供電模塊連接控制器，控制器連接激光發射器，太陽能供電模塊為激光發射器供電，太陽能供電模塊包括太陽能板和儲能電池，太陽能板安裝在標識箱的頂部，連接儲能電池，儲能電池連接控制器和激光發射器。

所述標識箱內激光發射器的安裝端內設有LED燈，LED燈連接控制器，標識箱的這端部外表面安裝有平面標識圖。所述標識箱的下方設有固定桿，標識箱通過固定桿固定在地面上，儲能電池安裝在固定桿的底部。所述全息圖像導向標識系統中設置的連接線，密封在固定桿內。所述控制器中設有調節器，調節器的輸入端連接太陽能供電模塊和市電，輸出端雙向連接控制器。所述控制器中還設有電量檢測單元，電量檢測單元連接在控制器和儲能電池之間。

本發明有益效果是:本發明提供一種全息圖像導向標識系統，該系統使用全息圖像進行導向，無論白天或黑夜保證明顯的可視效果，但是本發明在標識牌的頂部設置了太陽能板，使用成熟的太陽能供電技術，為導向標識系統充電，同時連接了市電，在電量低于報警值時，轉換使用市電供電。

附圖說明

下面對本說明書附圖所表達的內容及圖中的標記作簡要說明：

圖1是本發明的具體實施方式的全息圖像導向標識系統的結構示意圖。

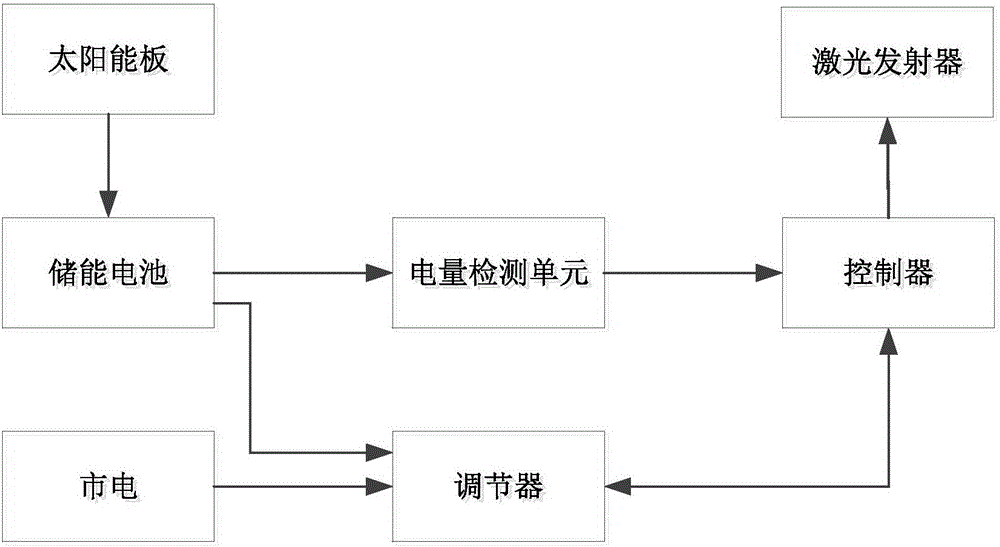

圖2是本發明的具體實施方式的全息圖像導向標識系統的工作原理框圖。

圖3是本發明的具體實施方式的標識箱的內部示意圖。

圖中1為標識箱，2為激光發射器，3為全息彩色透明濾光板，4為透明平板，5為太陽能板，6為儲能電池，7為固定桿。

具體實施方式

下面對照附圖，通過對實施例的描述，本發明的具體實施方式如所涉及的各構件的形狀、構造、各部分之間的相互位置及連接關系、各部分的作用及工作原理、制造工藝及操作使用方法等，作進一步詳細的說明，以幫助本領域技術人員對本發明的發明構思、技術方案有更完整、準確和深入的理解。

本發明提供一種全息圖像導向標識系統，該系統使用全息圖像進行導向，無論白天或黑夜保證明顯的可視效果，但是本發明在標識牌的頂部設置了太陽能板，使用成熟的太陽能供電技術，為導向標識系統充電，同時連接了市電，在電量低于報警值時，轉換使用市電供電。

如圖1至3所示，全息圖像導向標識系統包括標識箱1、激光發射器2、全息彩色透明濾光板3、太陽能供電模塊和控制器，激光發射器2安裝在標識箱1的內部，全息彩色透明濾光板3安裝在激光發射器2的光束方向上，光束方向的兩側鈍角方向上安裝有透明平板4，透明平板4鈍角安裝在光束方向上，增大視野面積，太陽能供電模塊連接控制器，控制器連接激光發射器2，太陽能供電模塊為激光發射器2供電，激光發射器2同時連接市電。

為了避免斷電情況下，導向標識失去標識作用，激光發射器2的光束方向的相反方向的標識箱1外側安裝有平面標識圖，平面標識圖里側安裝有照明LED，照明LED燈連接在控制器上，斷電時可以開啟方便路人繼續查看，斷電情況下市電不能使用不用連接市電。照明LED燈安裝在激光發射器2的背面，激光發射器2安裝在標識箱1的一端，激光發射器2的出光口會形成全息圖起到導向作用，但是也要考慮到全息圖的應用不廣泛，大眾觀看不習慣，結合傳統的平面標識圖，更好的服務民眾，而且激光發射器2安裝端的背面空置也是閑置，安裝平面標識圖很合適，不需要夸大面積，成本低。

太陽能供電模塊的太陽能板5安裝在標識箱1的頂部，用于最大面積的接收太陽能，太陽能供電模塊的儲能電池6安裝在標識箱1下方的固定桿7底部，標識箱1通過固定桿7固定在距離地面一定距離的高度，儲能電池6有一定的重量，為了安全，設置在固定桿7的底部，固定桿7的底部固定在地面上，連接線安裝在固定桿7內，標識箱1和固定桿7之間設有加強筋，保證標識箱1的穩定性。太陽能供電模塊連接控制器，控制器協調各個電氣元件的穩定工作，控制器中設有存儲器，用來存儲激光發射器2的播放畫面，激光發射器2連接控制器，儲能電池6為系統供電，控制器為激光發射器2提供播放內容。

控制器中設有調節器，調節器的輸入端連接太陽能供電模塊和市電，輸出端雙向連接控制器，調節器用來調節輸入電源是太陽能電源還是市電電源。控制器中還設有電量檢測單元，電量檢測單元連接在控制器和儲能電池6之間，用來檢測儲能電池6的電量情況，控制器根據電量反饋情況決定是否關閉太陽能儲能電池6轉用市電。工作時，太陽能板5接收太陽能轉化為電能存儲在儲能電池6中，控制器時刻接收儲能電池6的電量數據，控制器判斷電量大于最低電量值，則一直保持太陽能供電，如果控制器判斷得出儲能電池6的電量低于最低電量值，則通過調節器關閉儲能電池6的供電，打開市電供電系統。本發明中使用太陽能供電節省了很多電能，充分利用綠色能源，在長期食用過程中，節省電能。

上面結合附圖對本發明進行了示例性描述，顯然本發明具體實現并不受上述方式的限制，只要采用了本發明的方法構思和技術方案進行的各種非實質性的改進，或未經改進將本發明的構思和技術方案直接應用于其它場合的，均在本發明的保護范圍之內。本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
