本發明涉及一種胸弓彈簧教具，屬于模擬人體教學教具技術領域。

背景技術：

心搏驟停是指各種原因引起的、在未能預計的情況和時間內心臟突然停止搏動，從而導致有效心泵功能和有效循環突然中止，引起全身組織細胞嚴重缺血、缺氧和代謝障礙，如不及時搶救即可立刻失去生命。心搏驟停不同于任何慢性病終末期的心臟停搏，若及時采取正確有效的復蘇措施，病人有可能被挽回生命并得到康復。心搏驟停一旦發生，如得不到即刻及時地?fù)尵葟?fù)蘇，4～6min后會造成患者腦和其他人體重要器官組織的不可逆的損害，因此心搏驟停后的心肺復蘇必須在現場立即進行，為進一步搶救直至挽回心搏驟停傷病員的生命而贏得最寶貴的時間。因此，心肺復蘇術是醫護人員必須掌握的基本醫療技能，也是建議普通群眾學習掌握的實用家庭救助技能。

對于心肺復蘇術的教學，通常使用到胸弓彈簧教具來模擬人體。現有技術中的胸弓彈簧教具，通常包括與人體胸骨輪廓形態相近的胸弓彈簧，所述胸弓彈簧包括多個弓形的彈簧簧片，在胸弓彈簧圍起的模擬胸腔內設置有導向機構，胸弓彈簧的上端與下端設置有上限位片與下限位片，導向機構包括一導套以及位于所述導套內的導桿，所述導套與導桿分別安裝于所述上限位片和下限位片。在教學時從上向下按壓胸弓彈簧，彈簧簧片受到壓力后變形。然而上述現有技術中的胸弓彈簧教具，在反復按壓過程中，彈簧簧片的與上、下限位片端部相接觸的部位形成剪力區域，由于該區域受到剪力較大，因此非常容易變形、斷裂，造成教具無法使用。

技術實現要素：

因此，本發明的目的在于克服現有技術中的缺陷，提供一種不易變形、斷裂，從而能保證正常使用的胸弓彈簧教具。

為了實現上述目的，本發明的一種胸弓彈簧教具，包括與人體胸骨輪廓形態相近的胸弓彈簧，所述胸弓彈簧圍起區域?yàn)槟M胸腔；所述胸弓彈簧包括多個弓形的彈簧簧片；所述胸弓彈簧的上方和/或下方設置有用于壓住所述彈簧簧片的限位彈簧板，所述限位彈簧板包括與彈簧簧片相接觸的基礎部，以及位于所述基礎部?jī)蓚?cè)的延伸部，所述延伸部沿著所述彈簧簧片在所述基礎部所在平面上的投影進行延伸。

所述延伸部的遠離所述基礎部的端部為弧形。

所述胸弓彈簧安裝于位于下方的安裝板上，在所述安裝板與位于所述胸弓彈簧下方的限位彈簧板之間設置有隔墊。

所述隔墊為橡膠墊。

在所述模擬胸腔的下部設置有用于壓住所述彈簧簧片的下壓板，所述下壓板包括位于兩側的貼合于所述彈簧簧片的翅片，所述翅片的端部為弧形。

所述胸弓彈簧教具還包括連接于所述胸弓彈簧上端和下端的導向機構。

所述導向機構包括導套以及位于所述導套內的導桿。

所述導向機構一端安裝于所述安裝板，另一端安裝于位于所述胸弓彈簧上方的限位彈簧板。

在所述模擬胸腔的上部設置有用于壓住所述彈簧簧片的上壓板。

所述延伸部分別具有向遠離彈簧簧片方向彎曲的彎曲端部。

采用上述技術方案，本發明的胸弓彈簧教具，通過在所述胸弓彈簧的上方和/或下方設置并且限位彈簧板，所述限位彈簧板包括位于基礎部?jī)蓚?cè)的延伸部，在未使用狀態時所述基礎部壓緊并貼合于彈簧簧片，并且延伸部在遠離基礎部的方向上與彈簧簧片的間距逐漸增大，當在教學使用中按壓胸弓彈簧時，延伸部則開始?jí)壕o并貼合于彈簧簧片，并且相貼合的區域的面積隨著彈簧簧片的逐漸變形而逐漸增大，合理設置延伸部的長度使彈簧簧片變形達到最大程度時延伸部的端部依然與彈簧簧片具有間距，因此不會使彈簧簧片在受壓時形成剪力區域，避免變形或斷裂，增加使用壽命。

附圖說明

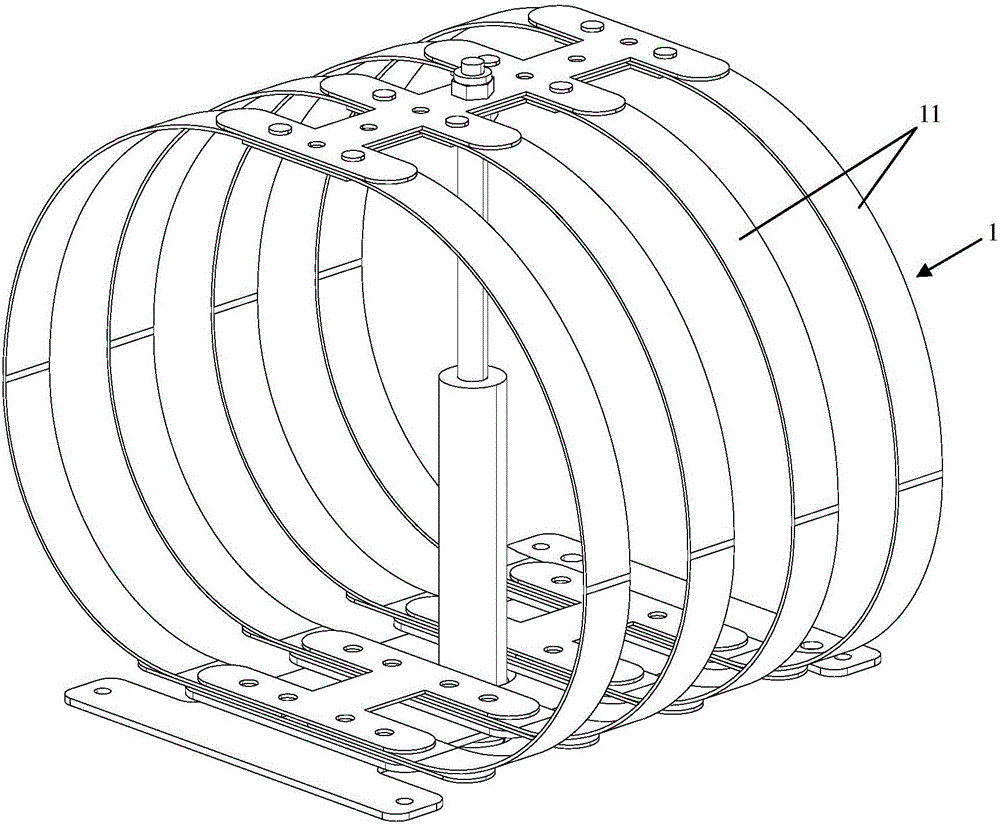

圖1為本發明的立體結構示意圖。

圖2為圖1的分解示意圖。

圖3為本發明的主視圖。

圖4為圖3中A部局部放大圖。

圖5為圖4中下限位彈簧板的延伸部具有彎曲端部的示意圖。

圖6為圖3中B部局部放大圖。

圖7為圖6中上限位彈簧板的延伸部具有彎曲端部的示意圖。

圖8為本發明實施例二的立體結構示意圖。

圖9為圖8的分解示意圖。

具體實施方式

以下通過附圖和具體實施方式對本發明作進一步的詳細說明。

實施例一：

如圖1-7所示，本實施例提供一種胸弓彈簧教具，包括與人體胸骨輪廓形態相近的胸弓彈簧1，所述胸弓彈簧1圍起區域?yàn)槟M胸腔100，所述胸弓彈簧1包括多個弓形的彈簧簧片11。

所述胸弓彈簧1的上方設置有用于向下壓住所述彈簧簧片11的上限位彈簧板21，所述胸弓彈簧1的下方設置有用于向上壓住所述彈簧簧片11的下限位彈簧板22，所述上、下限位彈簧板21、22分別包括與彈簧簧片11相接觸的基礎部210、220，以及分別位于所述基礎部210、220兩側的延伸部211、221，所述延伸部211、221沿著所述彈簧簧片11在所述基礎部210、220所在平面上的投影進行延伸。所述延伸部211、221的遠離所述基礎部210、220的端部為弧形。

采用上述技術方案，通過在所述胸弓彈簧的上方和下方設置上、下限位彈簧板21、22，所述上、下限位彈簧板21、22分別包括位于基礎部210、220兩側的延伸部211、221，在未使用狀態時所述基礎部210、220壓緊并貼合于彈簧簧片11，并且延伸部211、221在遠離基礎部210、220的方向上與彈簧簧片11的間距逐漸增大，當在教學使用中按壓胸弓彈簧1時，延伸部211、221則開始?jí)壕o并貼合于彈簧簧片11，并且其與彈簧簧片11相貼合的區域的面積隨著彈簧簧片11的逐漸變形而逐漸增大。合理設置延伸部211、221的長度使彈簧簧片11變形達到最大程度時延伸部211、221的端部依然與彈簧簧片11具有間距，因此不會使彈簧簧片11在受壓時形成有剪力區域，避免變形或斷裂，增加使用壽命。

如圖5、7所示，所述上、下限位彈簧板21、22分別包括基礎部210、220，以及位于基礎部210、220兩側的延伸部211’、221’，所述延伸部211’、221’分別具有向遠離彈簧簧片方向彎曲的彎曲端部。將延伸部211’、221’的端部設置成彎曲形狀，該彎曲區域能夠形成有效的緩沖區，進一步避免在彈簧簧片受壓力彎曲時形成剪力。

當然，作為本實施例的變形，也可以僅設置上限位彈簧板21，或僅設置下限位彈簧板22，均在本發明保護范圍之內。

所述胸弓彈簧1安裝于位于下方的安裝板3上，在所述安裝板3與位于所述胸弓彈簧1下方的下限位彈簧板22之間設置有隔墊4，通過隔墊4的隔離，能夠防止下限位彈簧板22與安裝板3直接接觸從而避免在受壓的過程中造成下限位彈簧板22的損壞。

所述隔墊4可以為橡膠墊，也可以為其他材質的具有緩沖功能的墊。

在所述模擬胸腔100的下部設置有用于向下壓住所述彈簧簧片11的下壓板51，所述下壓板51為H形，包括位于兩側的貼合于所述彈簧簧片11的翅片511以及連接所述翅片511的連接片512，所述翅片511的端部為弧形。

所述胸弓彈簧教具還包括連接于所述胸弓彈簧1上端和下端的導向機構6。

所述導向機構6包括導套61以及位于所述導套61內的導桿62。

所述導向機構6一端安裝于所述安裝板3，另一端安裝于位于所述胸弓彈簧1上方的上限位彈簧板21。

在所述模擬胸腔100的上部設置有用于向上壓住所述彈簧簧片11的上壓板52。

實施例二：

本實施例二與實施例一的區別在于：所述隔墊4’為弧形片狀，并且所述下壓板51’包括多個直板形的翅片511’。

顯然，上述實施例僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本發明創造的保護范圍之中。
