本發明涉及LED燈相關技術領域，尤其是指一種基于網絡的LED十字屏系統。

背景技術：

LED的基本結構是一塊電致發光的半導體材料芯片，用銀膠或白膠固化到支架上，然后用銀線或金線連接芯片和電路板，然后四周用環氧樹脂密封，起到保護內部芯線的作用，最后安裝外殼，所以LED燈的抗震性能好。運用領域涉及到手機、臺燈、家電等日常家電和機械生產方面。

隨著技術不斷發展，LED電子顯示屏已經在金融市場、商場、交通港口、體育場館等領域得到廣泛的應用，大多數十字屏顯示屏內容固定，目前傳統模式下用戶只能在上位機軟件通過電腦直接對LED電子顯示屏進行管理，這種模式存在著一些局限性，比如通信方式單一所導致的環境適應性差、布線復雜成本高、無法滿足醫藥或其他領域對多十字屏集中實施統一管理、不能隨時隨地地控制LED電子顯示屏、無法對芯片內程序進行遠程更新升級、無法實現對動畫的動態添加和刪除、產品質量不能得到有效控制。

而現有的LED十字屏是基于LED顯示屏的基礎上制作而成，故而現有的LED十字屏僅僅具有LED顯示屏的基本功能，無法對LED十字屏進行多方面的操作，導致LED十字屏在使用范圍方面受到了極大的限制，同時LED十字屏也需要專業的走線來滿足LED十字屏的安裝，增加了施工步驟以及施工難度。

技術實現要素：

本發明是為了克服現有技術中存在上述的不足，提供了一種適用范圍廣的基于網絡的LED十字屏系統。

為了實現上述目的，本發明采用以下技術方案：

一種基于網絡的LED十字屏系統，包括后臺服務器、無線發送模塊、無線接收模塊、LED十字屏、網絡匹配端和公網操作端，所述的后臺服務器與無線發送模塊連接，所述的無線發送模塊與無線接收模塊對接，所述的無線接收模塊與LED十字屏連接，所述的LED十字屏內設有網絡模塊，所述的網絡匹配端與網絡模塊連接，所述的公網操作端分別與網絡模塊和網絡匹配端連接。

后臺服務器作為數據發送端，所有的指令都需要從這兒發送，后臺服務器發送的指令到達無線發送模塊后，通過無線發送模塊把接收的數據指令發送給無線接收模塊，無線接收模塊把接收到的數據指令發送給LED十字屏，LED十字屏把接收到的數據指令通過處理顯示到LED十字屏上。通過網絡匹配端和網絡模塊配合組成局域網，在局域網內可以進行信息傳輸，網絡匹配端發送控制信號，通過網絡模塊發送給LED十字屏進行控制。在沒有連接公網操作端的時候，LED十字屏會把傳輸和反饋情況記錄在本地，在連接公網操作端時進行數據上傳，以供后期維護；與此同時，LED十字屏可以接收公網操作端發來的指令，進行數據更新。本發明采用了無線射頻的方式進行控制，減少了走網線對建筑物的損傷，也減少了施工的步驟和難度，同時也增大了LED十字屏的適用范圍；引入網絡調節，方便了操作，便于后期維護。

作為優選，所述的后臺服務器上設有USB接口，所述的無線發送模塊內設有USB轉串口單元和信號發射單元，所述的后臺服務器通過USB接口和USB轉串口單元相配合與無線發送模塊連接，所述的信號發射單元與無線接收模塊對接。通過USB接口的設計，能夠方便后臺服務器與無線發送模塊的連接；而通過USB轉串口單元的設計，能夠提高了數據傳送的速度，同時也提高了數據傳送的可靠性。

作為優選，還包括無線射頻遙控器，所述的無線接收模塊內設有串口單元和信號接收單元，所述的無線接收模塊通過串口單元與LED十字屏連接，所述的無線接收模塊通過信號接受單元分別與無線發送模塊和無線射頻遙控器連接。通過無線射頻遙控器的設計，實現了對LED十字屏的手動控制，不需要通過后臺服務器就能實現，方便快捷。

作為優選，所述的網絡匹配端包括路由器、工作服務器和移動操作端，所述的路由器與網絡模塊連接，所述的工作服務器和移動操作端均與路由器連接，所述的公網操作端包括外網和機房服務器，所述的外網分別與網絡模塊和路由器連接，所述的機房服務器與外網連接。通過路由器、工作服務器、移動操作端和網絡模塊配合組成局域網，在局域網內可以進行信息傳輸，工作服務器和移動操作端均可發送控制信號，通過網絡模塊發送給LED十字屏進行控制。在沒有連接外網的時候，LED十字屏會把傳輸和反饋情況記錄在本地，在連接外網時將數據上傳給機房服務器，以供后期維護；與此同時，LED十字屏可以接收機房服務器通過外網發來的指令，進行數據更新。

作為優選，所述的LED十字屏包括LED控制單元、LED顯示屏、光線傳感器和Flash存儲器，所述的LED顯示屏、光線傳感器和Flash存儲器均與LED控制單元連接，所述的光線傳感器安裝在LED顯示屏的側邊，所述的LED控制單元和Flash存儲器安裝在LED顯示屏的背面。通過光線傳感器的設計，能夠實現LED十字屏的自動亮度調節；同時，通過Flash存儲器的設計，能夠存儲相關的動畫資源，使得更換LED十字屏的顯示內容時，只需要選擇相應的代碼，而不需要進行全部數據的傳輸，節約時間，降低了數據發送過程中的出錯率。

作為優選，所述的LED十字屏還包括溫度傳感器，所述的溫度傳感器安裝在LED顯示屏的側邊，所述的溫度傳感器與LED控制單元連接。通過溫度傳感器的設計，能夠實時顯示環境溫度，以達到提醒用戶的目的。

作為優選，所述的LED十字屏還包括時鐘芯片，所述的時鐘芯片安裝在LED顯示屏的背面，所述的時鐘芯片與LED控制單元連接。通過時鐘芯片的設計，能夠在LED十字屏上顯示當前時間，方便用戶了解實時時間。

作為優選，所述的LED顯示屏包括邊框、底板、LED燈組和若干透光板，所述的底板安裝在邊框內，所述的LED燈組安裝在底板上，所述的透光板安裝在邊框上且均勻覆蓋在LED燈組的上方。通過透光板的設計，一方面能夠保護LED燈組不受損，另一方面能夠改變LED燈組的透光率。

作為優選，所述透光板的橫截面形狀為長方形，其中相鄰兩塊透光板之間相互平行，所述透光板的短邊兩端均設有轉軸，所述透光板的一端通過轉軸與邊框活動連接，所述透光板的另一端通過轉軸貫穿至邊框的外側，所述邊框的外側設有驅動電機和傳動帶，所述的轉軸通過傳動帶與驅動電機連接。通過轉軸、傳動帶和驅動電機的設計，使得轉軸能夠受驅動電機的作用而轉動，與此同時透光板也隨著轉軸的動作而動，透光板對光源有一定的發散作用，隨著透光板的轉動使得發散效果改變，以滿足用戶不同角度看十字屏時都能觀察到其上的內容。

作為優選，所述透光板靠近LED燈組的一面設有弧形凹槽。通過弧形凹槽的設計，能夠進一步提高光源的發散效果，使其擴大了顯示范圍。

本發明的有益效果是：采用了無線射頻的方式進行控制，減少了走網線對建筑物的損傷，也減少了施工的步驟和難度，同時也增大了LED十字屏的適用范圍；引入網絡調節，方便了操作，便于后期維護；能夠提高了數據傳送的速度，同時也提高了數據傳送的可靠性；節約時間，降低了數據發送過程中的出錯率；能夠多角度觀看十字屏，同時擴大了十字屏的顯示范圍。

附圖說明

圖1是本發明的結構框圖；

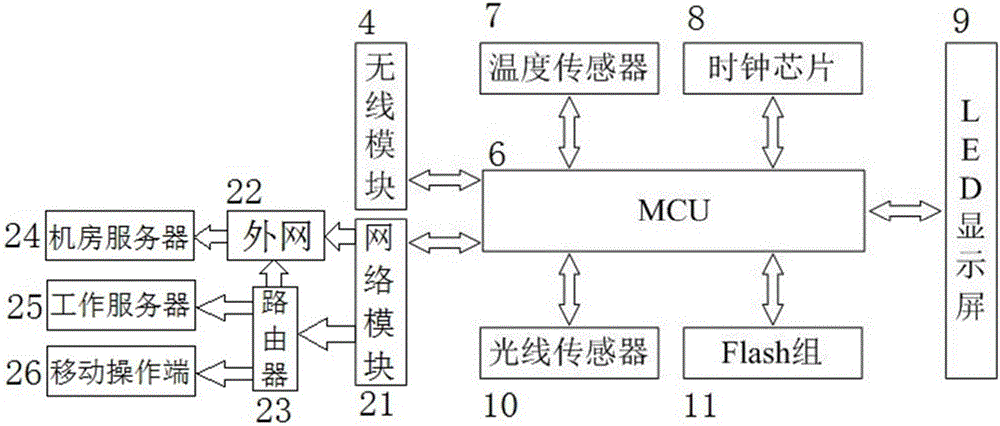

圖2是LED十字屏的結構框圖；

圖3是LED顯示屏的結構示意圖；

圖4是圖3中AA處的剖面結構示意圖。

圖中：1.后臺服務器，2.無線發送模塊，3.無線射頻遙控器，4.無線接收模塊，5.LED十字屏，6.LED控制單元，7.溫度傳感器，8.時鐘芯片，9.LED顯示屏，10.光線傳感器，11.Flash存儲器，12.驅動電機，13.邊框，14.透光板，15.轉軸，16.弧形凹槽，17.LED燈組，18.底板，19.網絡匹配端，20.公網操作端，21.網絡模塊，22.外網，23.路由器，24.機房服務器，25.工作服務器，26.移動操作端。

具體實施方式

下面結合附圖和具體實施方式對本發明做進一步的描述。

如圖1所述的實施例中，一種基于網絡的LED十字屏系統，包括后臺服務器1、無線發送模塊2、無線接收模塊4、LED十字屏5、網絡匹配端19和公網操作端20，后臺服務器1與無線發送模塊2連接，無線發送模塊2與無線接收模塊4對接，無線接收模塊4與LED十字屏5連接，LED十字屏5內設有網絡模塊21，網絡匹配端19與網絡模塊21連接，公網操作端20分別與網絡模塊21和網絡匹配端19連接。后臺服務器1上設有USB接口，無線發送模塊2內設有USB轉串口單元和信號發射單元，后臺服務器1通過USB接口和USB轉串口單元相配合與無線發送模塊2連接，信號發射單元與無線接收模塊4對接。其中：還包括無線射頻遙控器3，無線接收模塊4內設有串口單元和信號接收單元，無線接收模塊4通過串口單元與LED十字屏5連接，無線接收模塊4通過信號接受單元分別與無線發送模塊2和無線射頻遙控器3連接。網絡匹配端19包括路由器23、工作服務器25和移動操作端26，路由器23與網絡模塊21連接，工作服務器25和移動操作端26均與路由器23連接，公網操作端20包括外網22和機房服務器24，外網22分別與網絡模塊21和路由器23連接，機房服務器24與外網22連接。

LED十字屏5包括LED控制單元6、LED顯示屏9、光線傳感器10和Flash存儲器11，LED顯示屏9、光線傳感器10和Flash存儲器11均與LED控制單元6連接，光線傳感器10安裝在LED顯示屏9的側邊，LED控制單元6和Flash存儲器11安裝在LED顯示屏9的背面。LED十字屏5還包括溫度傳感器7，溫度傳感器7安裝在LED顯示屏9的側邊，溫度傳感器7與LED控制單元6連接。LED十字屏5還包括時鐘芯片8，時鐘芯片8安裝在LED顯示屏9的背面，時鐘芯片8與LED控制單元6連接。

LED顯示屏9包括邊框13、底板18、LED燈組17和若干透光板14，底板18安裝在邊框13內，LED燈組17安裝在底板18上，透光板14安裝在邊框13上且均勻覆蓋在LED燈組17的上方。透光板14的橫截面形狀為長方形，其中相鄰兩塊透光板14之間相互平行，透光板14的短邊兩端均設有轉軸15，透光板14的一端通過轉軸15與邊框13活動連接，透光板14的另一端通過轉軸15貫穿至邊框13的外側，邊框13的外側設有驅動電機12和傳動帶，轉軸15通過傳動帶與驅動電機12連接。透光板14靠近LED燈組17的一面設有弧形凹槽16。

后臺服務器1作為數據發送端，所有的指令都需要從這兒發送，后臺服務器1發送的指令到達無線發送模塊2后，通過無線發送模塊2上的信號發射單元把接收的數據指令發送給無線接收模塊4，無線接收模塊4上的信號接收單元把接收到的數據指令發送給LED十字屏5的LED控制單元6中，LED控制單元6把接收到的數據指令通過處理顯示到LED顯示屏9上。如果發送到指令是更新動畫或更新主板程序，LED控制單元6會把接收的數據保存在Flash存儲器11中或是升級到LED十字屏5的LED控制單元6里面。LED十字屏5就是通過這種方法來更新動畫和IAP在線升級的。此外，LED十字屏5還可以接受無線射頻遙控器3的手動調節。LED十字屏5可以借助光線傳感器10采集到的外界光強，經過LED控制單元6處理之后來改變LED顯示屏9的亮度，已達到節約能源和改變現實效果。Flash存儲器11用來存儲一下數據，比如動畫數據等。每次播放動畫，后臺服務器1只要發送相應的播放代碼即可播放相應動畫，相比發送動畫數據，節約時間和降低數據發送過程中的出錯率。LED十字屏5也配備了溫度傳感器7，這樣LED十字屏5就能采集環境溫度，顯示在LED顯示屏9上，已達到提醒用戶的目的；同時，LED控制單元6上面也配備了時鐘芯片8，可以記錄時間，可以把相應的時間顯示到LED十字屏5上。

后臺服務器1和工作服務器25可以是PC電腦，移動操作端26可以是智能手機或者平板電腦。LED十字屏5的網絡模塊21可以設置為AP模式，工作服務器25和移動操作端26可以連接無線AP形成局域網，進行數據傳輸，同時工作服務器25和移動操作端26也會把LED十字屏5反饋回來的傳輸反饋保存在本地(傳輸反饋為無線接收模塊4和LED十字屏5的LED控制單元6之間的傳輸反饋，也包括網絡模塊21和LED顯示主板的MCU之間的傳輸反饋)，等到連接外網22的時候把此傳輸反饋發送個機房服務器24，便于后期維護。

LED十字屏5的網絡模塊21可以設置為Station模式，與工作服務器25、移動操作端26、路由器23可以組成局域網。LED十字屏5的網絡模塊21可以通過網線連接路由器23，也可以通過無線連接路由器23，此時工作服務器25和移動操作端26可以通過局域網發送數據給LED十字屏5，同時LED十字屏5也會把傳輸反饋發送給工作服務器25和移動操作端26保存在本地，如果連接外網22，LED十字屏5上的網絡模塊21也會把傳輸反饋發送到機房服務器24，如果沒有連接外網22，下次工作服務器25和移動操作端26連接外網22的時候，會把傳輸反饋發送到機房服務器24。

發送的數據：主要有IAP在線升級、動畫更新、時間更新、更換動畫指令、顯示時間指令、顯示溫度指令，同時也可以手動設置亮度，把自動亮度設置為手動設置。其中：IAP在線升級、動畫更新不能通過無線射頻遙控器3控制。IAP在線升級或是動畫更新，可以把工作服務器25和移動操作端26本地的升級包或是動畫包更新到LED十字屏，也可以把機房服務器24上的升級包或是動畫更新到LED十字屏5。時間更新可以把工作服務器25和移動操作端26同步到LED十字屏5，也可以通過手動修改更新，也可以通過無線射頻遙控器3手動修改。
