本實用新型屬于廣告器材技術領域，尤其涉及一種可以拆換軟膜畫面的廣告燈箱。

背景技術：
現有技術中的廣告燈箱，安裝畫面時需專業技術員對廣告燈箱進行拆卸，安裝畫面后還需對廣告燈箱重新組裝，非常麻煩，嚴重影響工作效率。因此有必要提供一種拆卸方便，無需專業技術員便可實現拆卸安裝的燈箱。

技術實現要素：

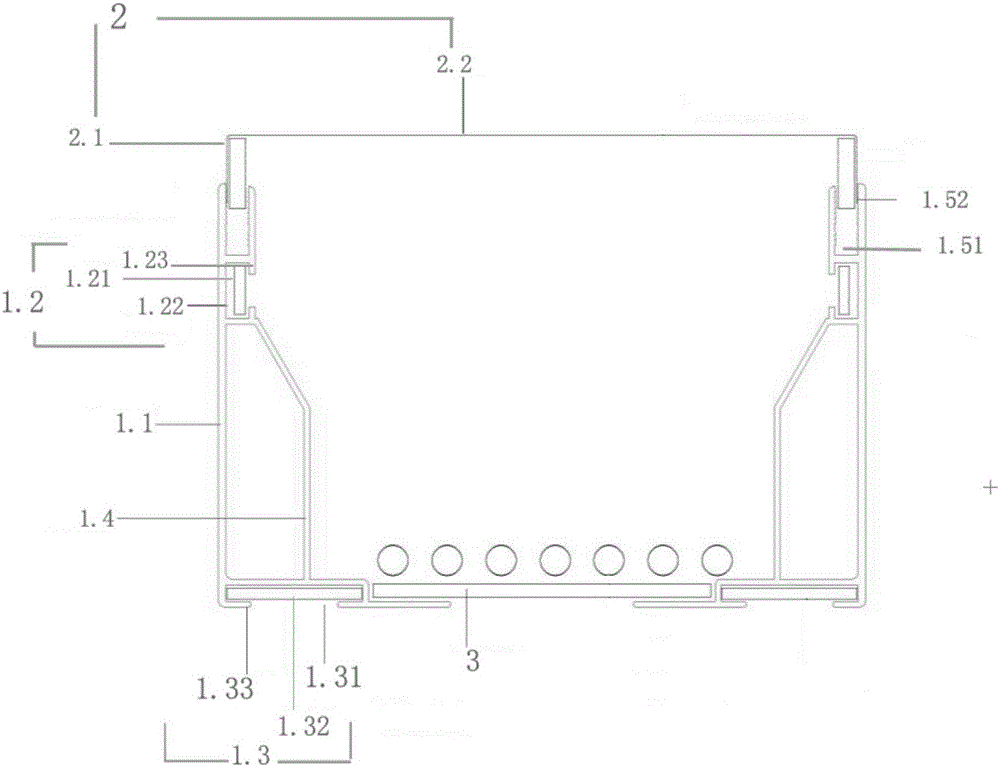

本實用新型的目的是提供一種卡布燈箱，通過框架、畫布和底板的組合安裝，實現了軟膜畫面的隨意拆換安裝，結構簡單、操作方便。根據本實用新型的一個方面，一種卡布燈箱，包括框架、畫布和底板；框架包括多個邊框，所述多個邊框彼此通過第一連接件首尾連接形成具有容納倉的框架；所述每個邊框包括一體形成的橫向壁和縱向壁，所述橫向壁的一端連接所述縱向壁的一端，且所述橫向壁與所述縱向壁相互垂直；所述畫布，通過卡設的方式連接于所述每個邊框的縱向壁的上端，以形成所述燈箱的上表面；所述底板，通過第二連接件分別連接所述每個邊框的橫向壁，以形成與所述上表面相對應的下表面；其中，所述畫布包括與所述容納倉橫截面相匹配的軟膜畫面和設置于所述軟膜畫面周邊的軟膜卡條，所述軟膜卡條設有環狀凸起；所述框架中的每 個邊框的縱向壁上端設有卡槽，所述卡槽內壁設有卡槽鋸齒，所述卡槽鋸齒與所述軟膜卡條相咬合。進一步地,所述軟膜卡條的形狀尺寸與所述卡槽的形狀尺寸相適配，以使所述軟膜卡條能夠卡設于所述卡槽內。進一步地,所述邊框的縱向壁上設置有第一連接件卡槽；所述第一連接件為具有拐角結構的第一連接件角碼；所述第一連接件角碼的兩端分別插入相鄰兩條邊框的第一連接件卡槽中，并與所述相鄰的兩條邊框固定。進一步地,所述邊框的橫向壁上設置有第二連接件卡槽；所述第二連接件為具有拐角結構的第二連接件角碼；所述第二連接件角碼的兩端分別插入相鄰兩條邊框的第二連接件卡槽中，并與所述兩條邊框固定。進一步地,所述第一連接件卡槽的槽面設有半覆蓋槽面的第一卡條，以使第一連接件角碼固定于所述第一連接件卡槽中；所述第二連接件卡槽的槽面設有半覆蓋槽面的第二卡條，以使第二連接件角碼固定于所述第二連接件卡槽中。進一步地,所述第二卡條的一部分半覆蓋所述第二連接件卡槽的槽面，另一部分延伸至所述底板，以連接并支撐所述底板。進一步地,所述框架還包括加強筋；所述加強筋一端連接所述邊框的橫向壁，另一端連接所述邊框的縱向壁，所述加強筋、邊框的橫向壁和邊框的縱向壁三者構成三角形結構或四邊形結構，以加固所述邊框的穩定性。進一步地,所述底板上設有燈。如上所述，本實用新型所述的卡布燈箱，包括框架、畫布和底板；框架由多個邊框彼此通過第一連接件首尾連接形成具有容納倉的框架，框架中的每個邊框的縱向壁上端設有卡槽，卡槽壁設有卡槽鋸齒；畫布包括軟膜畫面和設置于軟膜畫面周邊的軟膜卡條，軟膜卡條上設有環狀凸起；畫布通過邊框上卡槽鋸齒與軟膜卡條相咬合的方式連接每個邊框，實現了軟膜畫面的隨 意拆換和安裝，無需專業技術員便可實現拆卸安裝燈箱的目的，操作簡單方便。附圖說明圖1是本實用新型框架的整體結構示意圖；圖2是圖1所示的框架在開啟狀態下沿著A-A面的剖面圖；圖3是圖1所示的框架在閉合狀態下沿著A-A面的剖面圖。具體實施方式為使本實用新型的目的、技術方案和優點更加清楚明了，下面結合具體實施方式并參照附圖，對本實用新型進一步詳細說明。應該理解，這些描述只是示例性的，而并非要限制本實用新型的范圍。這些圖并非是按比例繪制的，其中為了清楚的目的，放大了某些細節，并且可能省略了某些細節。圖中所示出的各種結構，部件的形狀以及它們之間的相對大小、位置關系僅是示例性的，實際中可能由于制造公差或技術限制而有所偏差，并且本領域技術人員根據實際所需可以另外設計具有不同形狀、大小、相對位置的部件。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本實用新型的概念。圖1是本實用新型框架的整體結構示意圖；圖2是圖1所示的框架在開啟狀態下沿著A-A面的剖面圖；圖3是圖1所示的框架在閉合狀態下沿著A-A面的剖面圖。如圖1、圖2和圖3所示：一種卡布燈箱，包括框架1、畫布2和底板3；框架1包括多個邊框1.1，多個邊框1.1彼此通過第一連接件1.2首尾連接形成具有容納倉的框架；每個邊框1.1包括一體形成的橫向壁和縱向壁，所述橫向壁的一端連接所述縱向壁的一端，且所述橫向壁與所述縱向壁相互 垂直；畫布2，通過卡設的方式連接于每個邊框1.1的縱向壁的上端，以形成燈箱的上表面；底板3，通過第二連接件1.3分別連接每個邊框1.1的橫向壁，以形成與上表面相對應的下表面；其中，畫布2包括與容納倉橫截面相匹配的軟膜畫面2.2和設置于軟膜畫面2.2周邊的軟膜卡條2.1，軟膜卡條2.1設有環狀凸起；框架1中的每個邊框1.1的縱向壁上端設有卡槽1.51，卡槽1.51內壁設有卡槽鋸齒1.52，卡槽鋸齒1.52與軟膜卡條2.1相咬合。軟膜卡條2.1的形狀尺寸與卡槽1.51的形狀尺寸相適配，以使軟膜卡條2.1能夠卡設于卡槽1.51內。邊框1.1的縱向壁上設置有第一連接件卡槽1.22；第一連接件為具有拐角結構的第一連接件角碼1.21；第一連接件角碼1.21的兩端分別插入相鄰兩條邊框1.1的第一連接件卡槽1.22中，并與相鄰的兩條邊框1.1固定。邊框1.1的橫向壁上設置有第二連接件卡槽1.31；第二連接件為具有拐角結構的第二連接件角碼1.32；第二連接件角碼1.32的兩端分別插入相鄰兩條邊框1.1的第二連接件卡槽1.31中，并與兩條邊框1.1固定。第一連接件卡槽1.22的槽面設有半覆蓋槽面的第一卡條1.23，以使第一連接件角碼1.21固定于第一連接件卡槽1.22中；第二連接件卡槽1.31的槽面設有半覆蓋槽面的第二卡條1.33，以使第二連接件角碼1.32固定于第二連接件卡槽1.31中。第二卡條1.33的一部分半覆蓋所述第二連接件卡槽1.31的槽面，另一部分延伸至底板3，以連接并支撐所述底板3。框架1還包括加強筋1.4；加強筋1.4一端連接邊框1.1的橫向壁，另一端連接邊框1.1的縱向壁，加強筋1.4、邊框1.1的橫向壁和邊框1.1的縱向壁三者構成三角形結構或四邊形結構，以加固邊框1.1的穩定性。底板3上設有燈。本實用新型旨在保護一種卡布燈箱，包括框架、畫布和底板；框架由多個邊框彼此通過第一連接件首尾連接形成具有容納倉的框架，框架中的每個 邊框的縱向壁上端設有卡槽，卡槽壁設有卡槽鋸齒；畫布包括軟膜畫面和設置于軟膜畫面周邊的軟膜卡條，軟膜卡條上設有環狀凸起；畫布通過邊框上卡槽鋸齒與軟膜卡條相咬合的方式連接每個邊框，實現了軟膜畫面的隨意拆換和安裝，無需專業技術員便可實現拆卸安裝燈箱的目的，操作簡單方便。應當理解的是，本實用新型的上述具體實施方式僅僅用于示例性說明或解釋本實用新型的原理，而不構成對本實用新型的限制。因此，在不偏離本實用新型的精神和范圍的情況下所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。此外，本實用新型所附權利要求旨在涵蓋落入所附權利要求范圍和邊界、或者這種范圍和邊界的等同形式內的全部變化和修改例。
