本實用新型涉及一種筆，具體是一種筆夾觸控燈筆。

背景技術：

筆，是人類的一項偉大發明，是供書寫或繪畫用的工具，多通過筆尖將帶有顏色的固體或液體(墨水)在紙上或其他固體表面繪制文字、符號或圖畫，也有利用固體筆尖的硬度書寫畫圖用鉛筆和炭筆。

在中國古代，使用的是毛筆。古希臘、古羅馬曾在木板面上涂蠟，然后用鐵棒在蠟面上劃寫，古代埃及和波斯，曾將蘆葦桿削尖當筆使用。從中世紀開始，在歐美，則是使用蘆葦筆或鵝毛筆，2012年，由中國人發明的帶帽鉛筆成為了中國在筆發展史的進程中新的貢獻。隨著社會的發展，筆的種類也越來越多，鉛筆、毛筆、鋼筆、便簽筆、熒光筆、圓珠筆、勾線筆、蠟筆、水筆等很多。

目前市場上的圓珠筆和水筆功能單一。

技術實現要素：

本實用新型的目的在于提供一種筆夾觸控燈筆，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種筆夾觸控燈筆，包括筆芯、筆尖、加重彈簧、旋轉機芯、筆芯尾塞、中接件、上桿、下桿、筆夾、筆帽、燈座內襯、LED燈、筆夾活動塊、電池、開關、燈組彈簧、導電彈簧和電池座，所述上桿連接中接件的一端，所述中接件的另一端螺紋固定有下桿，所述上桿頂端設置有觸控頭，觸控頭安裝在觸控內襯上，所述觸控內襯套設在筆尖內部頂端，所述筆尖連接有筆尖內襯，所述筆芯套設在觸控頭、觸控內襯、筆尖和筆尖內襯的內部，所述筆芯外部的中段位置設置有加重彈簧，加重彈簧后端設置有旋轉機芯，所述筆芯尾部卡接有筆芯尾塞，所述筆芯尾塞套設在旋轉機芯內，中接件卡在旋轉機芯上，所述下桿與中接件接觸部位設置有燈組彈簧，所述燈組彈簧一側頂住開關，所述開關設置在電池座內，電池座內設置有電池，且電池的負極與開關接觸，所述電池的正極一側設置有導電彈簧，導電彈簧一端安裝在筆夾活動塊內，筆夾活動塊安裝在筆帽內，所述筆夾活動塊連接著筆夾，所述筆夾另一端設置有LED燈，所述LED燈安裝在燈座內襯上，所述燈座內襯連接著筆夾頂端，所述LED燈的負極與下桿接觸。

作為本實用新型進一步的方案：所述LED燈與筆夾、燈座內襯頂端結合部位套設有燈罩，所述LED燈的負極透過燈罩與下桿接觸。

作為本實用新型再進一步的方案：所述燈座內襯為絕緣材料制成。

作為本實用新型再進一步的方案：所述電池安放在電池座內的電池套內。

與現有技術相比，本實用新型的有益效果是：結構簡單、設計新穎，觸控頭可作為電容屏的觸控裝置，代替使用人的手指操作，旋轉機芯可以在轉動的時候推進或者收縮，使得筆芯可以實現伸出和收起，在擠按下筆帽的時候，LED的回路正式形成，LED燈的作用是起到黑暗狀態下的照明作用，也可充當臺燈。

附圖說明

圖1為筆夾觸控燈筆的結構示意圖。

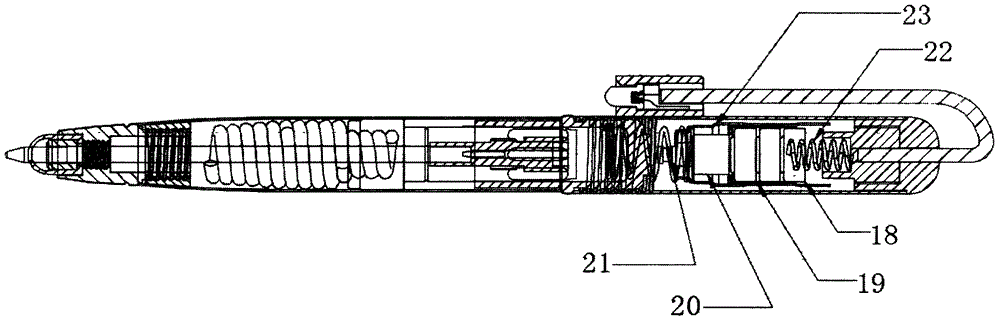

圖2為筆夾觸控燈筆中電池座的結構示意圖。

圖中：1-筆芯、2-觸控頭、3-觸控內襯、4-筆尖、5-筆尖內襯、6-加重彈簧、7-旋轉機芯、8-筆芯尾塞、9-中接件、10-上桿、11-下桿、12-筆夾、13-筆帽、14-燈罩、15-燈座內襯、16-LED燈、17-筆夾活動塊、18-電池、19-電池套、20-開關、21-燈組彈簧、22-導電彈簧、23-電池座。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～2，本實用新型實施例中，一種筆夾觸控燈筆，包括筆芯1、觸控頭2、觸控內襯3、筆尖4、筆尖內襯5、加重彈簧6、旋轉機芯7、筆芯尾塞8、中接件9、上桿10、下桿11、筆夾12、筆帽13、燈罩14、燈座內襯15、LED燈16、筆夾活動塊17、電池18、電池套19、開關20、燈組彈簧21、導電彈簧22和電池座23，所述上桿10連接中接件9的一端，所述中接件9的另一端螺紋固定有下桿11，所述上桿10頂端設置有觸控頭2，觸控頭2安裝在觸控內襯3上，所述觸控內襯3套設在筆尖4內部頂端，所述筆尖4連接有筆尖內襯5，所述筆芯1套設在觸控頭2、觸控內襯3、筆尖4和筆尖內襯5的內部，所述筆芯1外部的中段位置設置有加重彈簧6，加重彈簧6后端設置有旋轉機芯7，所述筆芯1尾部卡接有筆芯尾塞8，所述筆芯尾塞8套設在旋轉機芯7內，中接件9卡在旋轉機芯7上，所述下桿11與中接件9接觸部位設置有燈組彈簧21，所述燈組彈簧21一側頂住開關20，所述開關20設置在電池座23內，電池座23內設置有電池18，且電池18的負極與開關20接觸，電池18安放在電池座23內的電池套19內，所述電池18的正極一側設置有導電彈簧22，導電彈簧22一端安裝在筆夾活動塊17內，筆夾活動塊17安裝在筆帽13內，所述筆夾活動塊17連接著筆夾12，所述筆夾12另一端設置有LED燈16，所述LED燈16安裝在燈座內襯15上，所述燈座內襯15連接著筆夾12頂端，所述LED燈16與筆夾12頂端結合部位套設有燈罩14，所述LED燈16的負極透過燈罩14與下桿11接觸，所述燈座內襯15為絕緣材料制成。

本實用新型的工作原理是：LED燈16插入燈座內襯15中(燈座內襯絕緣)正負極分開，正極和插入的筆夾12相接，再通過筆夾活動塊17(筆帽13絕緣)和導電彈簧22，接觸到電池18的正極，然后通過正極電流通到負極，負極連接開關20，通過燈組彈簧21連接中接件9，中接件9連接下桿11，下桿11碰觸燈罩14，燈罩14連接LED燈16的負極，從而形成了電路；當人們按下筆夾12的時候，通過整個模組往下移動，當模組中的開關20接觸到中接件9的時候就形成了“開”和“關”。

本實用新型中，觸控頭2可作為電容屏的觸控裝置，代替使用人的手指操作，旋轉機芯7可以在轉動的時候推進或者收縮，使得筆芯1可以實現伸出和收起，LED燈16處的設計科學，電池18正極連接導電彈簧22，導電彈簧22連接筆夾12，筆夾12端部再連接LED燈16的正極；LED燈16的負極接觸下桿11，下桿11聯通中接件9，中接件9接觸燈組彈簧21，燈組彈簧21接觸開關20，開關20接通電池18的負極，如此形成回路；在擠按下筆帽13的時候，LED燈16的回路正式形成，LED燈16的作用是起到黑暗狀態下的照明作用，也可充當臺燈。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
