本實用新型屬于液晶屏測試技術領域，涉及一種用于液晶屏正負電源下電過程中快速放電的電路。

背景技術：

液晶屏測試過程中，需要嚴格按照液晶屏規格書給出的上下電時序要求來操作，一些液晶屏對下電過程中的放電時間有要求，需要在給定的時間內完成電荷的泄放，否則會導致液晶屏產生閃爍，影響顯示效果。

傳統的做法是使用繼電器，通過數字控制的方式，在下電時，讓被控制的電源直接連接至GND，從而從達到瞬時放電的目的。由于使用的是繼電器，存在電火花的安全隱患，另外，繼電器的壽命短，價格高，占用電路板面積大。

技術實現要素：

本實用新型的目的在于針對現有數據線的不足，提供一種利用三極管以及場效應管達到控制液晶屏上下電時序，并且能夠讓液晶在下電過程中快速泄放電荷的用于液晶屏正負電源下電過程中快速放電的電路。

為了實現上述目的，本實用新型采用了以下技術方案：

一種用于液晶屏正負電源下電過程中快速放電的電路，其中：包括正電壓電源放電電路和負電壓電源放電電路；所述的正電壓電源放電電路通過控制端口的三極管分別連接兩個場效應晶體管Q5和Q14進行導通和關斷，正電壓電源放電電路工作；所述的負電壓電源放電電路通過控制端口的場效應晶體管Q8分別連接場效應晶體管Q9和Q13進行導通和關斷，負電壓電源放電電路工作。

進一步的，所述的正電壓電源放電電路包括三極管Q10、場效應晶體管Q5和Q14，場效應晶體管Q5的柵極與Q14的柵極相連，并且連接電阻R27和三極管Q10的集電極；三極管Q10的基電極分別與電阻R36和R39連接，電阻R36的另外一端與控制器連接（MCU_UIO_C），R39另外一端與三極管Q10的發射極連接，并接地；場效應晶體管Q5的漏極分別連接電容C31、電阻R28和液晶屏（LCD_VSP），Q14的源極和電容C31另一端分別接地，場效應晶體管Q5的源極和電阻R27都與正電壓電源和電容C30連接，并連接至液晶電源正電壓提供端（LCD_VSP_MB），電容C30的另一端接地；Q5的漏極與Q14的源極之間連接有電阻R28。

更進一步的，所述的負電壓電源放電電路的場效應晶體管Q9柵極和Q13的柵極相連，并且連接電阻R35和R29；R35另外一端與Q8的漏極相連，Q8的源極連接控制器（MCU_ID）和電阻R40，R40的另外一端與地相連；Q8的柵極與地相連；Q13的源極與液晶電源負電壓提供端連接（LCD_VSN_MB），并連接C32，以及R29另外一端，C32的另外一端連接地；Q13的漏極分別與液晶屏（LCD VSN）、電容C33、電阻R30連接；電容C33另一端連接地，R30另外一端連接Q9的漏極；Q9的源極連接地。

更進一步的，所述的正電壓電源的電壓為正電壓。

更進一步的，所述的負電壓電源的電壓為負電壓。

更進一步的，所述的場效應晶體管Q5為PMOS管，場效應晶體管Q14為NMOS管。

更進一步的，所述的場效應晶體管Q8和Q9為PMOS管，場效應晶體管Q13為NMOS管。

本實用新型的有益效果：

本實用新型通過利用三極管以及場效應管達到控制液晶屏上下電時序，并且能夠讓液晶在下電過程中快速泄放電荷。本實用新型具有上下電速度快、安全性能高、壽命長、體積小和成本低的優點，更適合在快速放電中使用。

附圖說明

附圖1是實施例的正電壓電源放電電路示意圖；

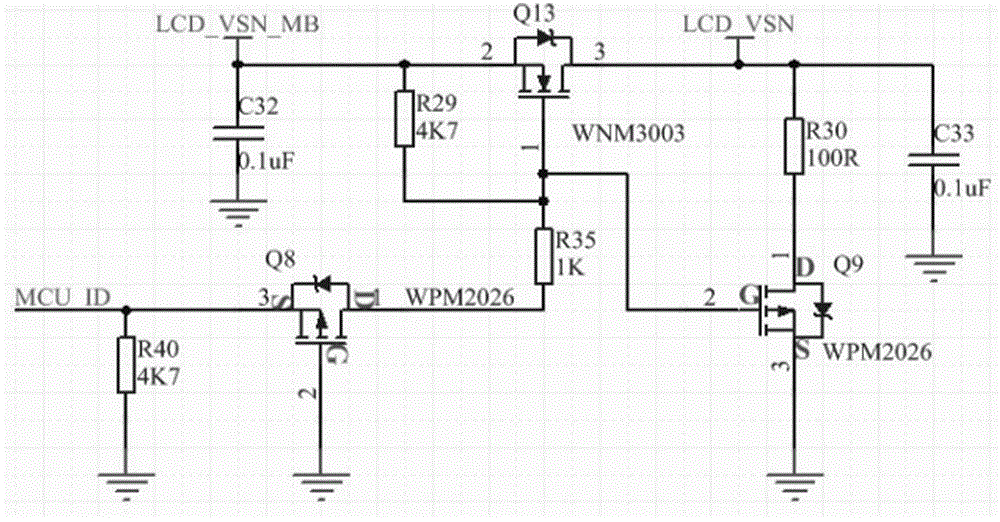

附圖2是實施例的負電壓電源放電電路示意圖。

具體實施方式

下面參照附圖，對本實用新型的具體實施方式進一步的詳細描述。

實施例1：

如圖1、2所示，一種用于液晶屏正負電源下電過程中快速放電的電路，其中：包括正電壓電源放電電路和負電壓電源放電電路；所述的正電壓電源放電電路通過控制端口的三極管分別連接兩個場效應晶體管Q5和Q14進行導通和關斷，正電壓電源放電電路工作；所述的負電壓電源放電電路通過控制端口的場效應晶體管Q8分別連接場效應晶體管Q9和Q13進行導通和關斷，負電壓電源放電電路工作。

所述的正電壓電源放電電路包括三極管Q10、場效應晶體管Q5和Q14，場效應晶體管Q5的柵極與Q14的柵極相連，并且連接電阻R27和三極管Q10的集電極；三極管Q10的基電極分別與電阻R36和R39連接，電阻R36的另外一端與控制器連接（MCU_UIO_C），R39另外一端與三極管Q10的發射極連接，并接地；場效應晶體管Q5的漏極分別連接電容C31、電阻R28和液晶屏（LCD_VSP），Q14的源極和電容C31另一端分別接地，場效應晶體管Q5的源極和電阻R27都與正電壓電源和電容C30連接，并連接至液晶電源正電壓提供端（LCD_VSP_MB），電容C30的另一端接地；Q5的漏極與Q14的源極之間連接有電阻R28。

更進一步的，所述的負電壓電源放電電路的場效應晶體管Q9柵極和Q13的柵極相連，并且連接電阻R35和R29；R35另外一端與Q8的漏極相連，Q8的源極連接控制器（MCU_ID）和電阻R40，R40的另外一端與地相連；Q8的柵極與地相連；Q13的源極與液晶電源負電壓提供端連接（LCD_VSN_MB），并連接C32，以及R29另外一端，C32的另外一端連接地；Q13的漏極分別與液晶屏（LCD VSN）、電容C33、電阻R30連接；電容C33另一端連接地，R30另外一端連接Q9的漏極；Q9的源極連接地。

更進一步的，所述的正電壓電源的電壓為+5V。

更進一步的，所述的負電壓電源的電壓為-5V。

更進一步的，所述的場效應晶體管Q5為PMOS管，場效應晶體管Q14為NMOS管。

更進一步的，所述的場效應晶體管Q8和Q9為PMOS管，場效應晶體管Q13為NMOS管。

正電壓電源放電電路的實現原理過程：

液晶屏正常工作時：

1）MCU_UIO_C控制信號送出為電平“1”（電壓為3.3V），三極管Q10導通；

2） Q10導通之后，由于PMOS Q5的VGS為負壓，并且大于VGS(TH)，Q5導通，則LCD_VSP_MB電源送至LCD_VSP；

3）Q10導通之后，由于NMOS Q14的VGS約為0V，Q14截止，所以，在液晶正常工作時，LCD_VSP不會通過Q14放電；

液晶屏下電時：

1）MCU_UIO_C控制信號送出為電平“0”，三極管Q10截止；

2）Q10截止之后，由于PMOS Q5的VGS約為0V，Q5截止，則LCD_VSP_MB電源無法送至LCD_VSP，從而達到下電的目的；

3）Q10截止之后，NMOS Q14的VGS為正壓，并且大于VGS(TH)，Q14導通，所以，LCD_VSP的殘留電荷通過Q14泄放到GND；

負電壓電源放電電路的實現原理過程：

液晶屏正常工作時：

1）MCU_ID控制信號送出為數字電平“1”（電壓為3.3V），由于PMOS Q8的VGS為負壓，并且大于VGS(TH)，Q8導通，Q8漏極D送出數字電平“1”（電壓約為3.3V）；

2）Q8漏極D送出電平“1”之后（電壓約為3.3V），由于NMOS Q13的VGS為正壓，并且大于VGS(TH)，Q13導通，則LCD_VSN_MB電源送至LCD_VSN；

3）Q8漏極D送出電平“1”之后（電壓約為3.3V），由于PMOS Q9的VGS為正壓，Q9截止，所以，在液晶正常工作時，LCD_VSN不會通過Q9放電；

液晶屏下電時：

1）MCU_ID控制信號送出為電平“0”，由于PMOS Q8的VGS為0V，Q8截止，Q8漏極D為高阻態；

2）Q8漏極D為高阻態之后，由于NMOS Q13的VGS約為0V，Q13截止，則LCD_VSN_MB電源無法送至LCD_VSN，從而達到下電的目的；

3）Q8漏極D為高阻態之后，由于PMOS Q9的VGS為負壓，并且大于VGS(TH)，Q9導通，所以，LCD_VSN的殘留電荷通過Q9泄放到GND。

本實用新型的有益效果：

本實用新型通過利用三極管以及場效應管達到控制液晶屏上下電時序，并且能夠讓液晶在下電過程中快速泄放電荷。本實用新型具有上下電速度快、安全性能高、壽命長、體積小和成本低的優點，更適合在快速放電中使用。

以上所述的實施例，只是本實用新型的較優選的具體方式之一，本領域的技術員在本實用新型技術方案范圍內進行的通常變化和替換都應包含在本實用新型的保護范圍內。
