本實用新型涉及一種展示板，尤其涉及一種人力資源管理教學使用的展示板。

背景技術：

人力資源管理專業培養具備管理、經濟、法律及人力資源管理等方面的知識和能力，能在事業單位及政府部門從事人力資源管理以及教學、科研方面工作的工商管理學科專門人才。

展示板是為商品展示提供的，具有展示作用。顏色可根據店鋪裝修選擇。廣泛用于公司展廳、展覽會、百貨商場、廣告等，在工藝品、禮品、珠寶、手機、眼鏡、鐘表、煙酒、化妝品等行業得到廣泛運用。

現有的人力資源管理教學使用的展示板存在結構單一、移動不方便的缺點，因此亟需研發一種結構新穎、移動方便的人力資源管理教學使用的展示板。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服現有的人力資源管理教學使用的展示板存在結構單一、移動不方便的缺點，本實用新型要解決的技術問題是提供一種結構新穎、移動方便的人力資源管理教學使用的展示板。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種人力資源管理教學使用的展示板，包括有萬向輪、放置架、安裝臺、支撐桿、轉軸Ⅰ、展示板Ⅰ、轉軸Ⅱ、展示板Ⅱ、展示板Ⅲ、連桿Ⅰ、滑軌Ⅰ、滑塊Ⅰ、安裝架、連接塊、齒條、滑塊Ⅱ、滑軌Ⅱ、電機、齒輪和連桿Ⅱ，放置架底部設有萬向輪，放置架內底部中心設有安裝臺，安裝臺頂部設有支撐桿，支撐桿上端設有展示板Ⅱ，展示板Ⅱ左側設有轉軸Ⅱ，轉軸Ⅱ左側轉動式連接有展示板Ⅰ，展示板Ⅱ右側設有轉軸Ⅰ，轉軸Ⅰ右側轉動式連接有展示板Ⅲ，展示板Ⅱ頂部設有滑軌Ⅰ，滑軌Ⅰ上設有滑塊Ⅰ，滑塊Ⅰ與滑軌Ⅰ滑動式連接，滑塊Ⅰ左側下部鉸接連接有連桿Ⅱ，連桿Ⅱ與展示板Ⅰ頂部鉸接連接，滑塊Ⅰ右側下部鉸接連接有連桿Ⅰ，連桿Ⅰ與展示板Ⅲ頂部鉸接連接，放置架頂部設有安裝架，安裝架內右壁中心設有滑軌Ⅱ，滑軌Ⅱ上設有滑塊Ⅱ，滑塊Ⅱ與滑軌Ⅱ滑動式連接，滑塊Ⅱ左側設有齒條，齒條底部設有連接塊，連接塊底部與滑塊Ⅰ連接，安裝架內頂部左側設有電機，電機后側設有齒輪，齒輪與齒條嚙合。

優選地，還包括有行程開關，滑軌Ⅱ左側下部設有行程開關，行程開關位于滑塊Ⅱ的下方，行程開關通過線路與伺服電機連接。

優選地，安裝架材質為不銹鋼。

工作原理：當人力資源管理部門需要展示某些教學式的資料時，工作人員可以將裝置推到展示區域，然后控制電機順時針旋轉，帶動齒輪順時針旋轉，進而帶動齒條及其上機構向下移動，從而帶動連桿Ⅱ下端向左移動，連桿Ⅰ下端向右移動，連桿Ⅱ帶動展示板Ⅰ向左擺動，連桿Ⅰ帶動展示板Ⅲ向右擺動，當展示板Ⅰ向左擺動一定位置時，展示板Ⅲ向右擺動到一定位置時，控制電機停止順時針旋轉，此時展示板Ⅰ、展示板Ⅱ和展示板Ⅲ就全部展現在人們的眼前，就可以進行教學式的資料的展示了，當展示完后需要將展示板Ⅰ、展示板Ⅱ和展示板Ⅲ回到原來狀態時，控制電機逆時針旋轉，當展示板Ⅰ、展示板Ⅱ和展示板Ⅲ回到原來狀態時，控制電機停止逆時針旋轉，此時工作人員可將裝置推回原處。

因為還包括有行程開關，滑軌Ⅱ左側下部設有行程開關，行程開關位于滑塊Ⅱ的下方，行程開關通過線路與伺服電機連接。當滑塊Ⅱ與行程開關接觸時，行程開關控制電機停止順時針旋轉，此時展示板Ⅰ向左擺動一定位置時，展示板Ⅲ向右擺動到一定位置時，可以提高工作效率，也可以保護裝置不易損壞。

因為安裝架材質為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，可以使裝置的使用壽命更長。

（3）有益效果

本實用新型達到了結構新穎、移動方便的效果。

附圖說明

圖1為本實用新型的第一種主視結構示意圖；

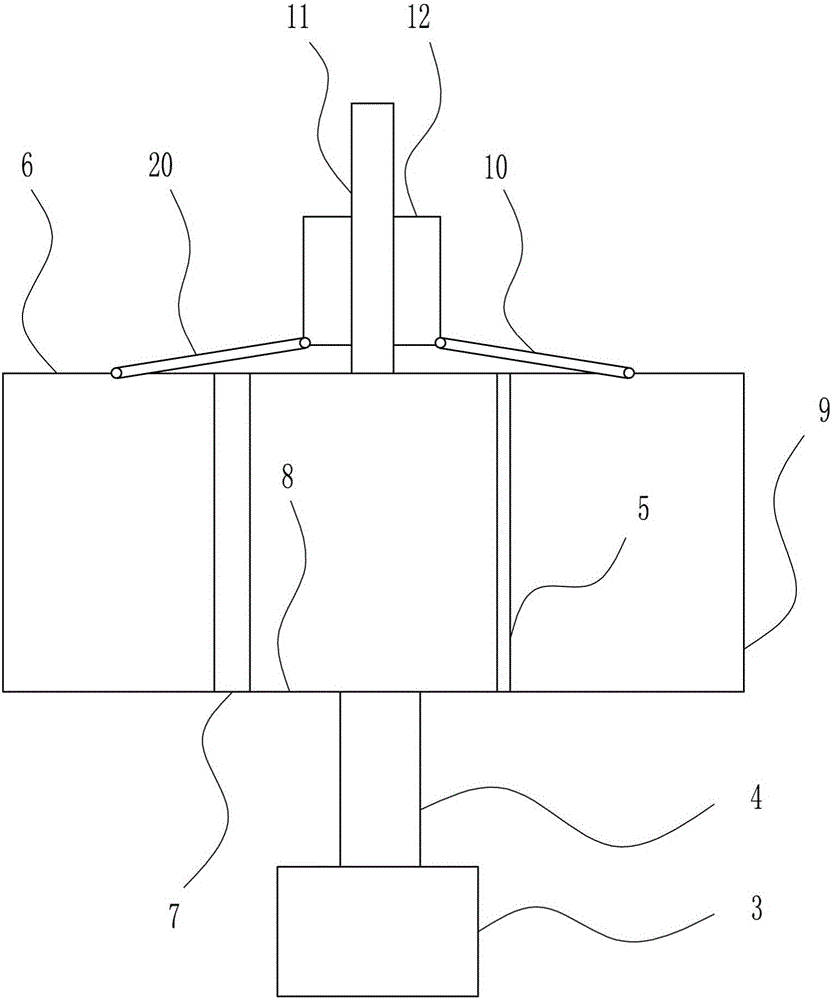

圖2為本實用新型的展示板Ⅰ、展示板Ⅱ和展示板Ⅲ展開主視結構示意圖；

圖3為本實用新型的放置架立體視結構示意圖；

圖4為本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-萬向輪，2-放置架，3-安裝臺，4-支撐桿，5-轉軸Ⅰ，6-展示板Ⅰ，7-轉軸Ⅱ，8-展示板Ⅱ，9-展示板Ⅲ，10-連桿Ⅰ，11-滑軌Ⅰ，12-滑塊Ⅰ，13-安裝架，14-連接塊，15-齒條，16-滑塊Ⅱ，17-滑軌Ⅱ，18-電機，19-齒輪，20-連桿Ⅱ，21-行程開關。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種人力資源管理教學使用的展示板，如圖1-4所示，包括有萬向輪1、放置架2、安裝臺3、支撐桿4、轉軸Ⅰ5、展示板Ⅰ6、轉軸Ⅱ7、展示板Ⅱ8、展示板Ⅲ9、連桿Ⅰ10、滑軌Ⅰ11、滑塊Ⅰ12、安裝架13、連接塊14、齒條15、滑塊Ⅱ16、滑軌Ⅱ17、電機18、齒輪19和連桿Ⅱ20，放置架2底部設有萬向輪1，放置架2內底部中心設有安裝臺3，安裝臺3頂部設有支撐桿4，支撐桿4上端設有展示板Ⅱ8，展示板Ⅱ8左側設有轉軸Ⅱ7，轉軸Ⅱ7左側轉動式連接有展示板Ⅰ6，展示板Ⅱ8右側設有轉軸Ⅰ5，轉軸Ⅰ5右側轉動式連接有展示板Ⅲ9，展示板Ⅱ8頂部設有滑軌Ⅰ11，滑軌Ⅰ11上設有滑塊Ⅰ12，滑塊Ⅰ12與滑軌Ⅰ11滑動式連接，滑塊Ⅰ12左側下部鉸接連接有連桿Ⅱ20，連桿Ⅱ20與展示板Ⅰ6頂部鉸接連接，滑塊Ⅰ12右側下部鉸接連接有連桿Ⅰ10，連桿Ⅰ10與展示板Ⅲ9頂部鉸接連接，放置架2頂部設有安裝架13，安裝架13內右壁中心設有滑軌Ⅱ17，滑軌Ⅱ17上設有滑塊Ⅱ16，滑塊Ⅱ16與滑軌Ⅱ17滑動式連接，滑塊Ⅱ16左側設有齒條15，齒條15底部設有連接塊14，連接塊14底部與滑塊Ⅰ12連接，安裝架13內頂部左側設有電機18，電機18后側設有齒輪19，齒輪19與齒條15嚙合。

還包括有行程開關21，滑軌Ⅱ17左側下部設有行程開關21，行程開關21位于滑塊Ⅱ16的下方，行程開關21通過線路與伺服電機18連接。

安裝架13材質為不銹鋼。

工作原理：當人力資源管理部門需要展示某些教學式的資料時，工作人員可以將裝置推到展示區域，然后控制電機18順時針旋轉，帶動齒輪19順時針旋轉，進而帶動齒條15及其上機構向下移動，從而帶動連桿Ⅱ20下端向左移動，連桿Ⅰ10下端向右移動，連桿Ⅱ20帶動展示板Ⅰ6向左擺動，連桿Ⅰ10帶動展示板Ⅲ9向右擺動，當展示板Ⅰ6向左擺動一定位置時，展示板Ⅲ9向右擺動到一定位置時，控制電機18停止順時針旋轉，此時展示板Ⅰ6、展示板Ⅱ8和展示板Ⅲ9就全部展現在人們的眼前，就可以進行教學式的資料的展示了，當展示完后需要將展示板Ⅰ6、展示板Ⅱ8和展示板Ⅲ9回到原來狀態時，控制電機18逆時針旋轉，當展示板Ⅰ6、展示板Ⅱ8和展示板Ⅲ9回到原來狀態時，控制電機18停止逆時針旋轉，此時工作人員可將裝置推回原處。

因為還包括有行程開關21，滑軌Ⅱ17左側下部設有行程開關21，行程開關21位于滑塊Ⅱ16的下方，行程開關21通過線路與伺服電機18連接。當滑塊Ⅱ16與行程開關21接觸時，行程開關21控制電機18停止順時針旋轉，此時展示板Ⅰ6向左擺動一定位置時，展示板Ⅲ9向右擺動到一定位置時，可以提高工作效率，也可以保護裝置不易損壞。

因為安裝架13材質為不銹鋼，不銹鋼耐腐蝕性和耐酸性強，可以使裝置的使用壽命更長。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
