本實用新型涉及英語教學技術領域，具體為一種大學英語聽力訓練裝置。

背景技術：

英語作為世界上最為通用的語言，隨著中國改革開放、加入世界貿易組織，和世界上的其他國家的文化交流與溝通的加強，英語成為必不可缺的交流溝通工具，在大學英語專業教學中，聽力訓練是重要的學習環節。大學生需要借助英語聽力訓練裝置(譬如復讀機)來完成英語聽力訓練。而現有的英語聽力訓練裝置只能做到單純的聽力，學生在戶外等地方在進行英語聽力訓練時不能及時根據需要記錄和書寫，影響學習效率，且英語聽力訓練時需要使用到耳機，但是耳機線過長不好放置容易丟失，從而影響了英語聽力訓練裝置的正常使用。為此，我們提出一種大學英語聽力訓練裝置。

技術實現要素：

本實用新型的目的在于提供一種大學英語聽力訓練裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種大學英語聽力訓練裝置，包括殼體，所述殼體的內腔設有隔板，所述隔板的頂端設有訓練裝置本體，所述訓練裝置本體連接連接線的一端，所述連接線貫穿隔板卷繞在卷線盤上，所述連接線的另一端設有聽筒，所述卷線盤位于容納腔體的內腔，所述容納腔體位于隔板的下方，所述卷線盤的軸心處插接有旋轉軸，所述旋轉軸的一端插接在軸承的內腔，所述軸承位于隔板的內腔，所述旋轉軸的另一端延伸位于殼體的底端，所述容納腔體的右側開有和聽筒相匹配的收納口，所述殼體的頂端右側通過轉軸活動連接書寫板，所述書寫板的另一側設有鎖緊件，所述殼體的左側設有和鎖緊件相匹配的緊固件，所述書寫板的底端開有第一凹槽，所述第一凹槽的內腔通過轉軸活動連接支撐柱，所述殼體的頂端設有第二凹槽，所述第二凹槽的頂端設有安裝板，所述安裝板的頂端設有和支撐柱相匹配的限位槽。

優選的，所述卷線盤為圓柱中空立體狀，所述卷線盤上均勻設有和連接線相匹配的線槽，所述卷線盤的兩端均設有擋板。

優選的，所述書寫板的頂端兩側分別設有擋條，所述書寫板與擋條組合呈凹形結構。

優選的，所述殼體和書寫板均為中空立體狀。

與現有技術相比，本實用新型的有益效果是：本大學英語聽力訓練裝置，使用方便，能夠及時記錄和書寫，提高學習英語的效率。在進行英語聽力訓練的時候，從收納口處拉出聽筒進行播放聽力，通過轉軸向上轉動書寫板到一個便于書寫的傾斜面后，打開書寫板底端第一凹槽處的支撐柱，支撐柱的底端配合安裝板上的限位槽進行固定，第二凹槽處用來存放紙張和筆，在使用時拿出紙筆在書寫板上進行書寫，寫板兩側的擋條防止書寫時紙張跑偏，一邊聽力一邊書寫提高了英語學習效率。在不不使用時，通過轉動旋轉軸帶動卷線盤向內旋轉將連接線都卷繞在卷線盤上收納起來，不占用地方。

附圖說明

圖1為本實用新型結構示意圖；

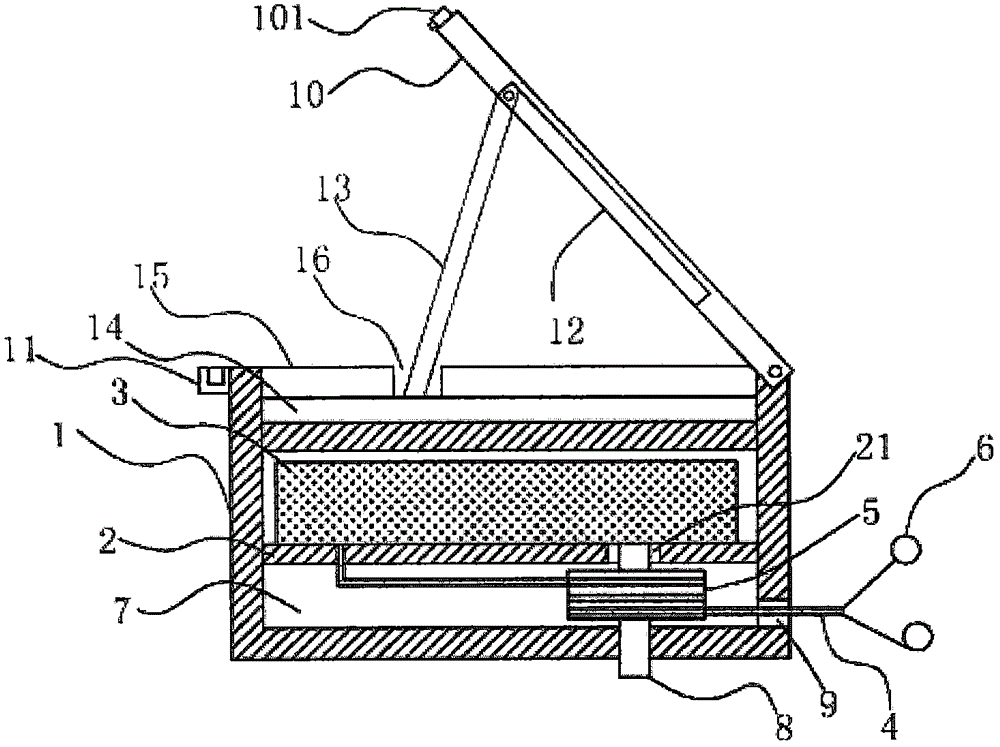

圖2為本實用新型結構剖視圖；

圖3為本實用新型卷線盤結構示意圖。

圖中：1殼體、2隔板、21軸承、3訓練裝置本體、4連接線、5卷線盤、51線槽、52擋板、6聽筒、7容納腔體、8旋轉軸、9收納口、10書寫板、101鎖緊件、102擋條、11緊固件、12第一凹槽、13支撐柱、14第二凹槽、15安裝板、16限位槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種大學英語聽力訓練裝置，包括殼體1，殼體1的內腔設有隔板2，隔板2的頂端設有訓練裝置本體3，訓練裝置本體3連接連接線4的一端，連接線4貫穿隔板2卷繞在卷線盤5上，連接線4的另一端設有聽筒6，卷線盤5位于容納腔體7的內腔，卷線盤5為圓柱中空立體狀，卷線盤5上均勻設有和連接線4相匹配的線槽51，卷線盤5的兩端均設有擋板52；

容納腔體7位于隔板2的下方，卷線盤5的軸心處插接有旋轉軸8，旋轉軸8的一端插接在軸承21的內腔，軸承21位于隔板2的內腔，旋轉軸8的另一端延伸位于殼體1的底端，容納腔體7的右側開有和聽筒6相匹配的收納口9，殼體1的頂端右側通過轉軸活動連接書寫板10；

殼體1和書寫板10均為中空立體狀，書寫板10的另一側設有鎖緊件101，殼體1的左側設有和鎖緊件101相匹配的緊固件11，書寫板10的頂端兩側分別設有擋條102，書寫板10與擋條102組合呈凹形結構，書寫板10的底端開有第一凹槽12，第一凹槽12的內腔通過轉軸活動連接支撐柱13，殼體1的頂端設有第二凹槽14，第二凹槽14的頂端設有安裝板15，安裝板15的頂端設有和支撐柱13相匹配的限位槽16。

在進行英語聽力訓練的時候，從收納口9處拉出聽筒6進行播放聽力，通過轉軸向上轉動書寫板10到一個便于書寫的傾斜面后，打開書寫板10底端第一凹槽12處的支撐柱13，支撐柱13的底端配合安裝板15上的限位槽16進行固定；

第二凹槽14處用來存放紙張和筆，在使用時拿出紙筆在書寫板10上進行書寫，寫板10兩側的擋條102防止書寫時紙張跑偏，一邊聽力一邊書寫提高了英語學習效率，在不不使用時，通過轉動旋轉軸8帶動卷線盤5向內旋轉將連接線4都卷繞在卷線盤5上收納起來，不占用地方。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
