本實用新型涉及電纜標示技術領域,具體地說是一種新型二次電纜標示牌。

背景技術：

為實現電氣設備之間的通訊、控制等功能，在變電站中廣泛使用了二次電纜來實現上述功能。在同一個保護屏/端子箱/機構箱內，有少則幾根、多則十幾根的二次電纜，現階段在電氣工程應用中普遍使用白色PVC材質的單孔電纜掛牌以區分不同的二次電纜。

目前工程應用中普遍使用的電纜掛牌直接將電纜編號、走向等內容打印于掛牌上，電纜掛牌均為一次性用品，難以實現重復利用，不環保。此外，電纜掛牌普遍采取以棉繩系在電纜上的固定方式，在3至5年后，由于使用環境等因素的影響導致棉繩迅速老化，經常發生電纜掛牌散落的意外情況，導致無法發揮電纜標示牌用以識別、區分電纜的作用。

技術實現要素：

為克服上述現有技術存在的不足，本實用新型的目的在于提供一種新型二次電纜標示牌，其不僅具有捆扎牢固不易脫落，而且可重復利用。

本實用新型解決其技術問題所采用的技術方案是：一種新型二次電纜標示牌，其特征是：包括標簽保護套、標簽卡和固定帶，所述標簽保護套的一端設置有固定孔，標簽保護套的另一端設置有開口，所述標簽卡通過標簽保護套的開口穿插到標簽保護套內，標簽保護套的側面上設置有標簽視窗，所述標簽視窗的大小大于標簽卡的大小，所述固定帶穿過標簽保護套的固定孔并設置在二次電纜上。

優選地，所述固定帶包括母鎖扣、母扎帶、子鎖扣和扎帶頭，所述母鎖扣與母扎帶的一端相連接，所述母扎帶上設置有若干個均勻分布的子鎖扣，所述扎帶頭設置在母扎帶的另一端，所述母扎帶和扎帶頭可穿過母鎖扣的鎖扣孔，母鎖扣、母扎帶和扎帶頭形成第一自鎖捆綁機構；所述扎帶頭可穿過子鎖扣的鎖扣孔，扎帶頭和子鎖扣形成第二自鎖捆綁機構。

優選地，所述的母鎖扣、母扎帶、子鎖扣和扎帶頭是連接成一線的柔韌整體。

優選地，所述標簽保護套采用硅膠材質保護套，所述標簽視窗采用透明塑料材質視窗。

優選地，所述標簽卡包括可進行打印標簽內容的卡紙。

優選地，所述標簽卡上設置有標簽打印區。

優選地，所述標簽保護套在對應標簽卡的兩個側面分別設置有標簽視窗。

本實用新型的有益效果是：

本實用新型通過在標簽卡打印電纜編號、走向等標示內容，實現電纜標記功能；通過標簽視窗和標簽保護套來實現對標簽卡的閱讀及保護；固定帶的頭部可由尾部的母鎖扣穿出，形成第一自鎖捆綁機構來實現對不同周長的捆扎物的固定功能。在電纜的更換過程中，只需對標簽卡更換，標簽保護套及固定帶等部件均可以重復利用，克服了傳統PVC電纜標示牌只能夠一次性使用的缺點，且相較傳統的固定方式，本實用新型的固定帶具有綁扎牢固、半徑可調、且可應用于固定電纜等功能。本實用新型的二次電纜標示牌具有捆扎牢固、可重復利用等特性。

附圖說明

圖1是本實用新型(不含固定帶)的結構示意圖；

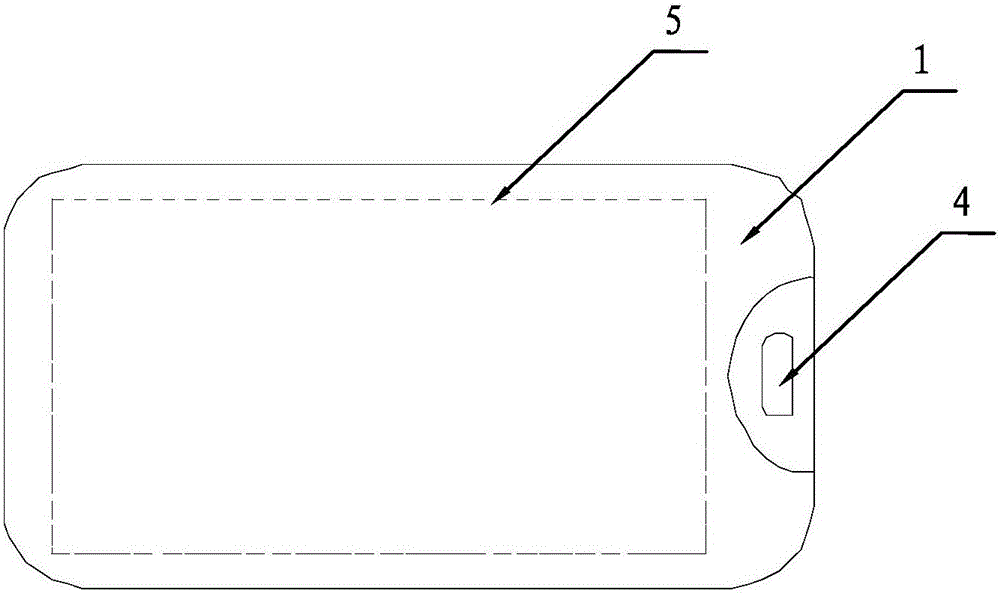

圖2是本實用新型所述標簽保護套的結構示意圖；

圖3是本實用新型所述固定帶的結構示意圖；

圖4是本實用新型所述固定帶進行固定時的結構示意圖；

圖中，1標簽保護套、2標簽卡、3固定帶、31母鎖扣、32母扎帶、33子鎖扣、34扎帶頭、4固定孔、5標簽視窗、6第一自鎖捆綁機構、7第二自鎖捆綁機構。

具體實施方式

為能清楚說明本方案的技術特點，下面通過具體實施方式，并結合其附圖，對本實用新型進行詳細闡述。下文的公開提供了許多不同的實施例或例子用來實現本實用新型的不同結構。為了簡化本實用新型的公開，下文中對特定例子的部件和設置進行描述。此外，本實用新型可以在不同例子中重復參考數字和/或字母。這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施例和/或設置之間的關系。應當注意，在附圖中所圖示的部件不一定按比例繪制。本實用新型省略了對公知組件和處理技術及工藝的描述以避免不必要地限制本實用新型。

如圖1至圖4所示，本實用新型的一種新型二次電纜標示牌，它包括標簽保護套1、標簽卡2和固定帶3，所述標簽保護套1的一端設置有固定孔4，標簽保護套的另一端設置有開口，所述標簽卡2通過標簽保護套的開口穿插到標簽保護套1內，標簽保護套1的側面上設置有標簽視窗5，所述標簽視窗5的大小大于標簽卡2的大小，便于閱讀標簽卡的標示內容(二次電纜編號、走向等)，所述固定帶穿過標簽保護套的固定孔并設置在二次電纜上，用以對標識牌進行固定。

如圖3和圖4所示，本實用新型所述固定帶包括母鎖扣31、母扎帶32、子鎖扣33和扎帶頭34，所述母鎖扣31與母扎帶32的一端相連接，所述母扎帶32上設置有若干個均勻分布的子鎖扣33，所述扎帶頭34設置在母扎帶32的另一端，所述母扎帶31和扎帶頭34可穿過母鎖扣31的鎖扣孔，母鎖扣31、母扎帶32和扎帶頭34形成第一自鎖捆綁機構6；所述扎帶頭34可穿過子鎖扣33的鎖扣孔，扎帶頭34和子鎖扣33形成第二自鎖捆綁機構7。固定帶不僅可以捆綁電纜標示牌，而且還可以對不同直徑的電纜甚至多根電纜進行綁扎固定。

優選地，所述的母鎖扣、母扎帶、子鎖扣和扎帶頭是連接成一線的柔韌整體。

優選地，所述標簽保護套采用硅膠材質保護套，所述標簽視窗采用透明塑料材質視窗，便于實現對標示牌標示的二次電纜內容的閱讀。

優選地，所述標簽卡包括可進行打印標簽內容的卡紙，便于標簽內容整潔規范。

優選地，所述標簽卡上設置有標簽打印區，用以防止將標簽內容打印的標簽卡周圍而導致的閱讀不便。

優選地，所述標簽保護套在對應標簽卡的兩個側面分別設置有標簽視窗，標簽卡可以根據現場情況采取合適的插入方式，便于標簽的閱讀。

本實用新型通過在標簽卡打印電纜編號、走向等標示內容，實現電纜標記功能；通過標簽視窗和標簽保護套來實現對標簽卡的閱讀及保護；固定帶的頭部可由尾部的母鎖扣穿出，形成第一自鎖捆綁機構來實現對不同周長的捆扎物的固定功能。在電纜的更換過程中，只需對標簽卡更換，標簽保護套及固定帶等部件均可以重復利用，克服了傳統PVC電纜標示牌只能夠一次性使用的缺點，且相較傳統的固定方式，該固定帶具有綁扎牢固、半徑可調、且可應用于固定電纜等功能。本實用新型的標示牌具有捆扎牢固、可重復利用等特性。

以上所述只是本實用新型的優選實施方式，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也被視為本實用新型的保護范圍。
