本實用新型涉及顯示控制技術領域，特別涉及一種金手指接口掃描卡。

背景技術：

在現有的LED顯示屏控制系統中，基本包括視頻源、發送卡、掃描卡以及LED顯示屏體，其中LED顯示屏體由多個LED箱體拼接而成，而每個LED箱體都配有掃描卡。掃描卡有兩種：一種是傳統的掃描卡，此種掃描卡上典型的有兩個50pin接口，此接口連接轉接板(或稱Hub板)，再通過排線連接至LED箱體中的每一個LED燈板模組，掃描卡通過Hub板上的排線輸出圖像數據信號以及燈板的驅動信號，驅動LED燈板模組顯示其得到的圖像數據，完成顯示。另一種掃描卡是金手指接口掃描卡，此種掃描卡形狀類似于筆記本內存條；這種類型的掃描卡把網口接口及燈板驅動芯片的信號連接到金手指接口上，用戶只需要根據金手指接口信號定義就可以設置自己的燈板轉接板，大大提高了掃描卡應用的靈活性。

圖1所示為現有的一種采用金手指接口掃描卡的LED顯示屏控制系統的架構示意圖。如圖1所示，現有的LED顯示屏控制系統包括視頻源、發送卡、轉接板和LED燈板，且轉接板上插接有金手指接口掃描卡，而轉接卡上相應地設置有掃描卡插接槽(圖未示)。視頻源通過視頻接口將視頻圖像發送至發送卡，發送卡通過網線把視頻圖像發送至插接有金手指接口掃描卡的轉接板，轉接板通過排線連接至LED燈板。圖2所示為圖1中轉接板上插接的金手指接口掃描卡的主要模塊示意圖。在圖2中，金手指接口掃描卡除了設置有金手指接口之外，還設置有FPGA、SDAM、網絡PHY芯片、MCU和SPI接口閃存等主要電路元件。

再者，如圖1所示，轉接板上設置有網口RJ45、網絡變壓器和LED燈板接口，并插接有金手指接口掃描卡。網絡變壓器不像傳統掃描卡一樣集成在上面，而是設置在掃描卡的外面并通過金手指接口與掃描卡上的網絡PHY芯片形成電連接，這樣做的缺點容易導致網絡變壓器與金手指接口掃描卡上的網絡PHY芯片之間的布局布線容易布錯，給用戶及技術支持帶來了困擾，增加了設計難度；還有就是如果網絡變壓器和金手指接口掃描卡上的網絡PHY芯片之間的走線太長，會導致網絡連接不穩定的現象。

技術實現要素：

因此，為解決現有技術中的缺陷和不足，本實用新型提出一種改進的金手指接口掃描卡。

具體地，本實用新型的一個實施例提出的一種金手指接口掃描卡，包括設置在電路板上的金手指接口、可編程邏輯器件、易失性存儲器、非易失性存儲器以及網絡PHY芯片，所述易失性存儲器、所述非易失性存儲器和所述網絡PHY芯片分別電連接所述可編程邏輯器件，所述可編程邏輯器件電連接所述金手指接口。再者，所述金手指接口掃描卡還包括設置在所述電路板上的網絡變壓器，電連接所述金手指接口和所述網絡PHY芯片。

在本實用新型的一個實施例中，所述網絡PHY芯片包括設置在所述電路板上的第一網絡PHY芯片和第二網絡PHY芯片，相應地所述網絡變壓器包括設置在所述電路板上的第一網絡變壓器和第二網絡變壓器，且所述第一網絡變壓器和所述第二網絡變壓器分別電連接所述第一網絡PHY芯片和所述第二網絡PHY芯片；所述第一網絡變壓器和所述第二網絡變壓器分別位于所述電路板的第一表面和與所述第一表面相對的第二表面。

在本實用新型的一個實施例中，所述第一網絡變壓器和所述第二網絡變壓器錯開設置。

在本實用新型的一個實施例中，所述第一網絡變壓器和所述第二網絡變壓器正對設置。

在本實用新型的一個實施例中，所述可編程邏輯器件、所述易失性存儲器、所述非易失性存儲器、所述第一網絡PHY芯片以及所述第二網絡PHY芯片均位于所述電路板的所述第一表面，且所述第二網絡PHY芯片通過導孔電連接位于所述第二表面的所述第二網絡PHY芯片。

在本實用新型的一個實施例中，所述第一網絡變壓器和所述第二網絡變壓器均位于所述可編程邏輯器件的第一側，所述易失性存儲器位于所述可編程邏輯器件的與所述第一側相對的第二側。

在本實用新型的一個實施例中，所述金手指接口掃描卡還包括微控制器，電連接在所述非易失性存儲器和所述可編程邏輯器件之間。

在本實用新型的一個實施例中，所述微控制器、所述非易失性存儲器、所述第一網絡變壓器和所述第二網絡變壓器均位于所述可編程邏輯器件的第一側，所述易失性存儲器位于所述可編程邏輯器件的與所述第一側相對的第二側，且所述微控制器和所述非易失性存儲器位于所述第一網絡變壓器和所述第二網絡變壓器的上方位置或下方位置；所述金手指接口掃描卡上不設置用于連接所述第一網絡變壓器和所述第二網絡變壓器的網口。

在本實用新型的一個實施例中，所述網絡PHY芯片包括設置在所述電路板上的第一網絡PHY芯片和第二網絡PHY芯片，相應地所述網絡變壓器包括設置在所述電路板上的第一網絡變壓器和第二網絡變壓器，且所述第一網絡變壓器和所述第二網絡變壓器分別電連接所述第一網絡PHY芯片和所述第二網絡PHY芯片；所述第一網絡變壓器和所述第二網絡變壓器均位于所述電路板的第一表面。

在本實用新型的一個實施例中，所述金手指接口掃描卡還包括電連接在所述非易失性存儲器和所述可編程邏輯器件之間的微控制器；所述可編程邏輯器件、所述易失性存儲器、所述微控制器、所述非易失性存儲器、所述第一網絡PHY芯片以及所述第二網絡PHY芯片均位于所述電路板的所述第一表面或者均位于所述電路板的與所述第一表面相對的第二表面；所述金手指接口掃描卡上不設置用于連接所述第一網絡變壓器和所述第二網絡變壓器的網口。

由上可知，本實用新型的實施例將網絡變壓器整合到金手指接口掃描卡，這樣就可以解決布線錯誤及網絡不穩定的問題。此外，通過對網絡變壓器在電路板上的各種優化布局設計，可使得金手指接口掃描卡的結構更加緊湊，便于小型化。

通過以下參考附圖的詳細說明，本實用新型的其它方面和特征變得明顯。但是應當知道，該附圖僅僅為解釋的目的設計，而不是作為本實用新型的范圍的限定。還應當知道，除非另外指出，不必要依比例繪制附圖，它們僅僅力圖概念地說明此處描述的結構和流程。

附圖說明

下面將結合附圖，對本實用新型的具體實施方式進行詳細的說明。

圖1為現有的一種采用金手指接口掃描卡的LED顯示屏控制系統的架構示意圖。

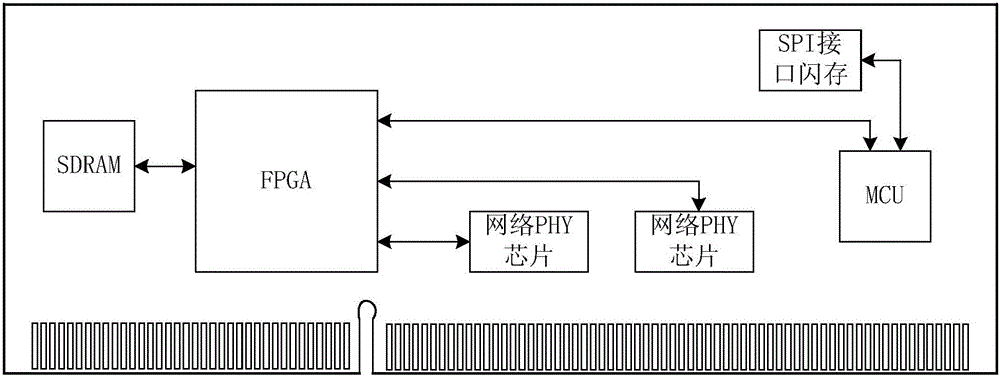

圖2為圖1中轉接板上插接的金手指接口掃描卡的主要模塊示意圖。

圖3為本實用新型的一個實施例的金手指接口掃描卡的電路元件布局結構示意圖。

圖4為本實用新型的再一個實施例的金手指接口掃描卡的電路元件布局結構示意圖。

圖5為本實用新型的另一個實施例的金手指接口掃描卡的電路元件布局結構示意圖。

圖6為本實用新型的又一個實施例的金手指接口掃描卡的電路元件布局結構示意圖。

圖7為本實用新型的其它實施例的金手指接口掃描卡的電路元件布局結構示意圖。

具體實施方式

為使本實用新型的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖對本實用新型的具體實施方式做詳細的說明。

請參見圖3，本實用新型的一個實施例提出的一種金手指接口掃描卡30包括電路板300和設置在電路板300上的金手指接口31、可編程邏輯器件331、易失性存儲器332、微控制器333、非易失性存儲器334、網絡PHY芯片335及337、和網絡變壓器336及338。金手指接口掃描卡30的尺寸例如是長度為67.60±0.5mm，寬度為29.80±0.5mm，又或者長度為45.00±0.5mm、寬度為45.00±0.5mm，又或者長度為67.60±0.5mm、寬度為32.90±0.5mm，又或者是其它尺寸。

其中，金手指接口31設置在電路板300的一個側邊，可編程邏輯器件331例如是現場可編程門陣列(FPGA,Field Programmable Gate Array)器件，易失性存儲器332電連接可編程邏輯器件331且例如是SDRAM，微控制器333電連接可編程邏輯器件331且例如是MCU，非易失性存儲器334電連接微控制器333且例如是SPI接口閃存，網絡變壓器336通過網絡PHY芯片335電連接至可編程邏輯器件331，網絡變壓器338通過網絡PHY芯片337電連接至可編程邏輯器件331。此外，如圖3所示，網絡變壓器338位于電路板300的正面，而用虛線框表示的網絡變壓器336位于電路板300的反面，并且網絡變壓器338和網絡變壓器336錯開設置，如此一來，網絡PHY芯片335則通過導孔電連接至位于電路板300的反面的網絡變壓器336；此處由于網絡變壓器336和338分設在電路板300的正反面，其有利于金手指接口掃描卡30的尺寸小型化及重心平衡。另外，從圖3中還可以得知：網絡變壓器336和網絡變壓器337布置在可編程邏輯器件331的左下側，微控制器333和非易失性存儲器334布置在可編程邏輯器件331的左上側，而易失性存儲器332布置在可編程邏輯器件331的右側。

承上述，對于圖3所示的金手指接口掃描卡30，圖像數據典型地通過網口RJ45傳送到金手指接口31上，之后再經過網絡變壓器例如336、網絡PHY芯片例如335之后到達可編程邏輯器件331。可編程邏輯器件331將收到的圖像數據分兩步處理：第一步是通過網絡PHY芯片例如337、網絡變壓器例如338傳送到金手指接口31上，之后通過外部的網口RJ45傳送到下一個插接有金手指接口掃描卡的轉接板上；第二步是將圖像數據存入易失性存儲器332，然后可編程邏輯器件331中的數據處理模塊從易失性存儲器332讀出數據，處理完成后再將處理好的數據送回易失性存儲器332，可編程邏輯器件331中的顯示模塊從易失性存儲器332讀出處理完成的數據通過金手指接口31輸出并顯示。非易失性存儲器334用于存儲LED燈板的參數等數據，可編程邏輯器件331例如通過SPI總線與微控制器333通信，微控制器333例如通過SPI總線從非易失性存儲器334得到數據，作出相應操作；而微控制器333則用于實際應用過程中，LED燈板的實時溫度，電壓等參數的測量和監控。由前述的圖像數據輸入、輸出及處理過程可知，網絡變壓器336、網絡變壓器338和可編程邏輯器件331均電連接金手指接口31。另外，可以理解的是，在某些實施例中，也可以不設置微控制器333，相應地非易失性存儲器334直接電連接可編程邏輯器件331。

請參見圖4，本實用新型的一個實施例提出的一種金手指接口掃描卡40，其類似于圖3所示的金手指接口掃描卡30且同樣包括電路板300和設置在電路板300上的金手指接口31、可編程邏輯器件331、易失性存儲器332、微控制器333、非易失性存儲器334、網絡PHY芯片335及337、和網絡變壓器336及338。不同之處在于：網絡變壓器336和網絡變壓器337布置在可編程邏輯器件331的左上側，而微控制器333和非易失性存儲器334布置在可編程邏輯器件331的左下側。

請參見圖5，本實用新型的一個實施例提出的一種金手指接口掃描卡50，其類似于圖3所示的金手指接口掃描卡30且同樣包括電路板300和設置在電路板300上的金手指接口31、可編程邏輯器件331、易失性存儲器332、微控制器333、非易失性存儲器334、網絡PHY芯片335及337、和網絡變壓器336及338。不同之處在于：網絡變壓器336和網絡變壓器337布置在可編程邏輯器件331的右下側，微控制器333和非易失性存儲器334布置在可編程邏輯器件331的右上側，而易失性存儲器332布置在可編程邏輯器件331的左側。

請參見圖6，本實用新型的一個實施例提出的一種金手指接口掃描卡60，其類似于圖3所示的金手指接口掃描卡30且同樣包括電路板300和設置在電路板300上的金手指接口31、可編程邏輯器件331、易失性存儲器332、微控制器333、非易失性存儲器334、網絡PHY芯片335及337、和網絡變壓器336及338。不同之處在于：分設在電路板300的正反面的網絡變壓器336和網絡變壓器338正對設置，而非圖3所示的錯開設置。

請參見圖7，本實用新型的一個實施例提出的一種金手指接口掃描卡70，其類似于圖3所示的金手指接口掃描卡30且同樣包括電路板300和設置在電路板300上的金手指接口31、可編程邏輯器件331、易失性存儲器332、微控制器333、非易失性存儲器334、網絡PHY芯片335及337、和網絡變壓器336及338。不同之處在于：網絡變壓器336和網絡變壓器338設置在電路板300的同一面，例如正面或反面；而且網絡變壓器336和網絡變壓器338與其他電路元件像網絡PHY芯片335、337，微控制器333、非易失性存儲器334、可編程邏輯器件331及易失性存儲器332均位于電路板300的同一面。

當然，可以理解的是，位于電路板300的同一面上的網絡變壓器336、338也可以不與網絡PHY芯片335、337，微控制器333、非易失性存儲器334、可編程邏輯器件331及易失性存儲器332等其它電路元件共面，例如前者位于電路板300的正面(或反面)且后者位于電路板300的反面(或正面)。

最后值得一提的是，在實際應用中，并不限于前述實施例所述的在金手指接口掃描卡上設置兩個網絡PHY芯片和兩個網絡變壓器，也可以只在金手指接口掃描卡上設置一個網絡PHY芯片和一個網絡變壓器。

綜上所述，本實用新型實施例針對現有技術中網絡變壓器與金手指接口掃描卡是分開的而出現網絡變壓器與網絡PHY芯片之間布線錯誤以及網絡不穩定的情況，將網絡變壓器整合到金手指接口掃描卡，這樣就可以解決布線錯誤及網絡不穩定的問題。此外，通過對網絡變壓器在電路板上的各種優化布局設計，可使得金手指接口掃描卡的結構更加緊湊，便于小型化。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，雖然本實用新型已以較佳實施例揭露如上，然而并非用以限定本實用新型,任何熟悉本專業的技術人員，在不脫離本實用新型技術方案范圍內,當可利用上述揭示的技術內容作出些許更動或修飾為等同變化的等效實施例，但凡是未脫離本實用新型技術方案內容，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。
