本實用新型涉及一種廣告牌，特別涉及一種多畫面廣告牌。

背景技術：

目前，戶外廣告是一種典型的城市廣告形式，這種傳媒手段已成為現代化城市環境建設布局中的一個重要組成部分。目前應用廣泛的三面翻廣告牌依靠傳動裝置實現，由一組并排的三棱柱組成且可圍繞自身中心軸轉動，將三種廣告畫面分別設置在該組三棱柱的三個面上，從而利用三棱柱的三個側面可形成三副畫面，轉動三棱柱即可變換廣告畫面。但這種三面翻的廣告牌最多也只能展現三種廣告內容，宣傳內容和力度不足，而且畫面是由多個長條畫面拼接，近距離時整個畫面比較模糊。

技術實現要素：

為了解決上述問題，本實用新型的目的是提供一種結構簡單，使用方便，可連續展示多各清晰畫面的多畫面廣告牌。

本實用新型的技術方案是：一種多畫面廣告牌，該廣告牌包括中間為展示窗的殼體，所述殼體內部兩端對稱設有第一導向桿和第二導向桿，所述第一導向桿和第二導向桿之間對稱設置第一主軸和第二主軸，所述第一主軸和第二主軸之間對稱設置第一步進電機和第二步進電機，所述第一步進電機的輸出軸與第一皮帶輪固接，所述第一主軸的下端與第一傳動輪固接，所述第一皮帶輪與所述第一傳動輪通過第一皮帶傳動連接，所述第二步進電機的輸出軸與第二皮帶輪固接，所述第二主軸的下端與第二傳動輪固接，所述第二皮帶輪與所述第二傳動輪通過第二皮帶傳動連接，2個光電傳感器分別設置在所述第一導向桿與所述第一主軸之間的殼體底部和所述第二導向桿和所述第二主軸之間的殼體的底部，所述換向開關設置在所述殼體一側的側壁上，所述換向開關通過是時間繼電器分別與所述第一步進電機和第二步進電機控制連接，2個所述光電傳感器均與所述時間繼電器連接，電源模塊設置在所述殼體的內部，所述電源模塊為所述光電傳感器、所述第一步進電機和第二步進電機供電。

進一步，所述第一主軸和第二主軸通過固定螺桿固定在所述殼體上。

進一步，所述第一主軸和第二主軸的側壁上均設有用于固定畫布的固定槽和壓板。

進一步，該裝置還包括手動輪，所述手動輪設置在殼體外側的下端，所述手動輪通過連接軸分別與所述第一傳動輪和第二傳動輪固接。

進一步，該裝置還包括支架，所述支架固接在所述殼體的底部。

本實用新型的有益效果是：由于采用上述技術方案，本實用新型具有結構簡單，使用方便，可連續展示多各清晰畫面的多畫面廣告牌。

附圖說明

圖1為本實用新型一種多畫面廣告牌的結構示意圖。

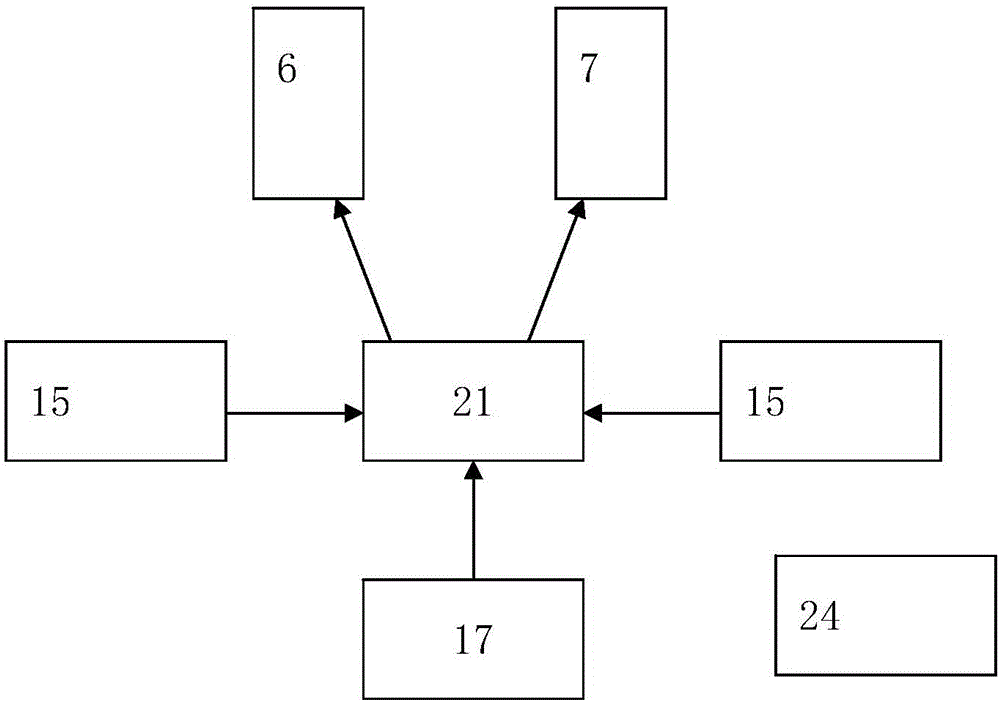

圖2為本實用新型一種多畫面廣告牌的控制部分結構示意。

圖3為本實用新型一種多畫面廣告牌的固定槽的結構示意圖。

圖中：

1.殼體、2.第一主軸、3.第二主軸、4.第一導向桿、5.第二導向桿、6.第一步進電機、7.第二步進電機、8.第一皮帶輪、9.第二皮帶輪、10.第一皮帶、11.第二皮帶、12.第一傳動輪、13.手動輪、14.第二傳動輪、15.光電傳感器、16.通孔、17.換向開關、18. 支架、19.固定螺桿、20.畫布、21.時間繼電器、22.固定槽、23.壓板、24.電源模塊。

具體實施方式

下面結合附圖對本實用新型的技術方案做進一步說明。

如圖1-3所示，本實用新型一種多畫面廣告牌，該廣告牌包括中間為展示窗的殼體1，殼體1的下端底部設有支架18，所述殼體1內部兩端對稱設有第一導向桿4和第二導向桿5，所述第一導向桿4和第二導向桿5之間對稱設置第一主軸2和第二主軸3，所述第一主軸2和第二主軸3通過固定螺桿19固定在所述殼體1上，所述第一主軸2和第二主軸3的側壁上均設有用于固定畫布20的固定槽22和壓板23，所述第一主軸2和第二主軸3之間對稱設置第一步進電機6和第二步進電機7，所述第一步進電機6的輸出軸與第一皮帶輪8固接，所述第一主軸2的下端與第一傳動輪12固接，所述第一皮帶輪8與所述第一傳動輪12通過第一皮帶10傳動連接，所述第二步進電機7的輸出軸與第二皮帶輪9固接，所述第二主軸3的下端與第二傳動輪14固接，所述第二皮帶輪9與所述第二傳動輪14通過第二皮帶11傳動連接，2個光電傳感器15分別設置在所述第一導向桿6與所述第一主軸2之間的殼體底部和所述第二導向桿7和所述第二主軸3之間的殼體的底部，所述換向開關17設置在所述殼體1一側的側壁上，所述換向開關17通過是時間繼電器21分別與所述第一步進電機6和第二步進電機7控制連接，2個所述光電傳感器15均與所述時間繼電器21連接，電源模塊24設置在所述殼體1的內部，所述電源模塊24為所述光電傳感器5、所述第一步進電機6和第二步進電機7供電；

所述手動輪13通過連接軸分別與所述第一傳動輪12和第二傳動輪14固接。

本實用新型的工作原理是：

將印有廣告的畫布,2的兩端的端部分別固定在第一主軸2和第二主軸3的上的固定槽22內，通過壓板23固定，畫布20的兩端設有與光電傳感器15使用的通孔16，將畫布15纏繞在第二主軸3上然后安裝到殼體1內，啟動換向開關17，第一步進電機6開始工作，通過第一皮帶輪8帶動第一傳動輪12轉動，帶動第一主軸2轉動，畫布20開始隨著第一主軸2的轉動開始變換廣告畫面，當畫布20末端的通孔16與光電傳感器15對齊時，觸發光電傳感器15向時間繼電器21，時間繼電器21切斷第一步進電機6電源，同時啟動第二步進電機7工作，第二步進電機7帶動第二主軸7轉動，從而帶動反向畫布20繼續展示，當遇到電源模塊24沒有電時，通過轉動手動輪13來調整畫面。
