本實用新型主要涉及辦公用品領域，尤其是一種可吊式磁性板夾。

背景技術：

一般的板夾以往磁性板夾能夾不能掛造成實用不便。而且板夾夾紙時，會將整疊紙夾住，要取下第一張時往往整疊掉落，通常使用者只會使用一張也只要取下一張，所以在使用上存在諸多不便。

技術實現要素：

本實用新型的目的是針對上述問題，提供一種可吊式磁性板夾。

本實用新型的目的可以通過下述技術方案來實現：

本實用新型涉及一種可吊式磁性板夾，包括板體、磁性夾和分隔片，所述板體的上邊沿居中處連接有一突起，所述突起的中心設有用于掛鉤穿過的掛鉤孔，所述磁性夾以所述板體的上邊沿為軸可翻轉地連接設置在所述板體的上邊沿居中處，所述磁性夾的下邊沿上開有與所述突起形狀、大小相對應的孔，所述突起設在所述孔內，所述磁性夾內部設有多個金屬片，所述板體在所述磁性夾翻轉貼合的對應位置內部設有一磁性片，所述板體的上部設有所述分隔片，所述分隔片成長方形薄片狀，所述分隔片的上邊沿、左邊沿、右邊沿與所述板體的上邊沿、左邊沿、右邊沿相連，所述金屬片和磁性片相吸來夾住紙張。

優選的，所述金屬片的數量為兩個且形狀為圓形。

優選的，所述突起和磁性夾形狀相同，均呈上窄下寬的梯形狀且角均呈圓角。

優選的，所述分隔片為透明的PVC軟性塑料片，厚度為0.3mm。

本實用新型的優點在于，設有磁力的磁性夾和可吊的掛鉤孔，具有可夾又可吊的功能，并且設置具有隔離功能的分隔片，可在夾住多張紙時取下第一張紙而不會造成整疊掉落。

附圖說明

圖1為實施例一的一種結構示意圖。

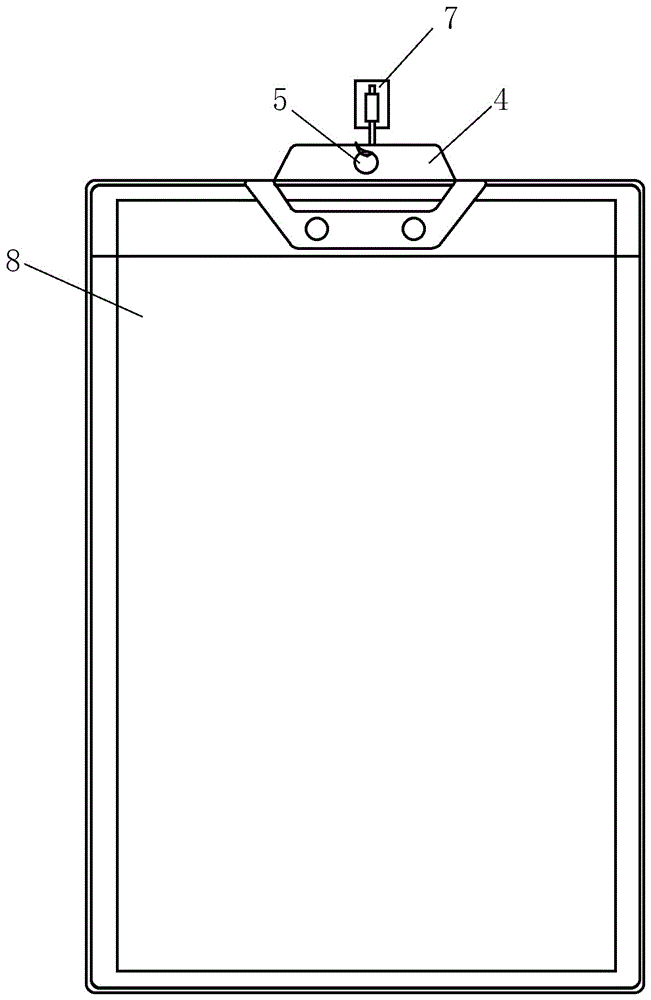

圖2為實施例一的使用狀態圖。

圖3為實施例二的使用狀態圖。

圖中部件標號如下：

1為板體、2為磁性夾、3為分隔片、4為突起、5為掛鉤孔、6為金屬片、7為掛鉤一、8為紙、9為掛鉤二。

具體實施方式

以下結合附圖詳細說明本實用新型的具體實施方式，使本領域的技術人員更清楚地理解如何實踐本實用新型。盡管結合其優選的具體實施方案描述了本實用新型，但這些實施方案只是闡述，而不是限制本實用新型的范圍。

實施例一：如圖1所示，一種可吊式磁性板夾，包括板體1、磁性夾2和分隔片3，所述板體1的上邊沿居中處連接有一突起4，所述突起4的中心設有用于掛鉤穿過的掛鉤孔5，所述磁性夾2以所述板體1的上邊沿為軸可翻轉地連接設置在所述板體1的上邊沿居中處，所述磁性夾2的下邊沿上開有與所述突起4形狀、大小相對應的孔，所述突起4設在所述孔內，所述磁性夾2內部設有多個金屬片6，所述板體1在所述磁性夾2翻轉貼合的對應位置內部設有一磁性片，所述板體1的上部設有所述分隔片3，所述分隔片3成長方形薄片狀，所述分隔片3的上邊沿、左邊沿、右邊沿與所述板體1的上邊沿、左邊沿、右邊沿相連，所述金屬片6和磁性片相吸來夾住紙張。

所述金屬片6的數量為兩個且形狀為圓形。

所述突起4和磁性夾2形狀相同，均呈上窄下寬的梯形狀且角均呈圓角。

分隔片3為為透明的PVC軟性塑料片，厚度為0.3mm。張緊設置在板體1上，具有一定的夾持力。

如圖2所示，紙8置于板體1上，紙8上部置于分隔片3與板體1形成的區域內，磁性夾2沿板體1的上邊沿翻轉貼合在分隔片3上，磁性夾2上的兩金屬片6與板體1內部的磁性片相吸來夾住紙8，整個可吊式磁性板夾通過突起4上的掛鉤孔5掛在掛鉤一7上。

實施例二：可吊式磁性板未夾任何東西，磁性夾2作為掛鉤體，掛在掛鉤二9上。

其中，掛鉤一7和掛鉤二9僅作為圖示中的示意和區分，本實用新型并不對掛鉤的形狀、大小等有具體限定。

應當指出，對于經充分說明的本實用新型來說，還可具有多種變換及改型的實施方案，并不局限于上述實施方式的具體實施例。上述實施例僅僅作為本實用新型的說明，而不是對本實用新型的限制。總之，本實用新型的保護范圍應包括那些對于本領域的技術人員來說顯而易見的變換或替代以及改型。
