本實用新型涉及印刷設備領域，尤其涉及一種膠訂設備。

背景技術：

書籍如教科書、科技書刊、大型文藝刊物、小說等都是平裝書，而絕大部分平裝書都采用無線膠訂。因此，無線膠訂聯動機無疑是書刊裝訂中最主要的設備。隨著印后加工的蓬勃發展，印后加工走數字化、網絡化、印刷一體化及按需加工的道路是必然的。當前，最重要的是向印后多樣化、自動化、機光電一體化、智能化、聯動化方向發展。隨著市場需求的變化，膠訂工藝、材料、設備也在不斷推陳出新，從而促使書刊裝訂的面貌已經和正在發生著深刻的變化。

傳統的膠訂龍，配頁機與膠訂機呈直線擺放，將紙張輸送到膠訂機內進行膠訂，只能用于封面長度為610mm以下的書的膠訂，對于八開書的膠訂沒有辦法實現。

技術實現要素：

為了克服傳統膠訂機不能裝訂八開書的問題，本實用新型提供了一種可以實現八開書膠訂的膠訂機。

本實用新型為實現上述目的所采用的技術方案是：一種膠訂機，與膠訂機垂直擺放的配頁機輸出端通過同步連接皮帶2連接上書機構10，上書機構10設有兩排托書架27，托書架27下端連接安裝于機架24上的同步快速輸送裝置6，同步快速輸送裝置6設有第一主動鏈輪7，第一主動鏈輪7連接托書架27上的鏈條8，托書架27上端連接進書同步機構26，進書同步機構2內位于兩個托書架27的輸出端設有兩個第二主動輪11和兩個第二過渡鏈輪12，進書同步機構26還設有過渡輪23，過渡輪23外側設有第三漲緊彈簧臂21，第三漲緊彈簧臂21下部設有漲緊輪20和第四過渡輪19，第三漲緊彈簧臂21上端處設有第二過渡輪28，兩個第二主動輪11、第三過渡輪17、過渡輪23、第二過渡輪28、漲緊輪20和第四過渡輪19外部纏繞送書皮帶13，托書架27輸出的紙張進入兩個第二主動輪11的送書皮帶13之間，第三漲緊彈簧臂21上設有用于調節書厚度的調節螺桿22。

所述托書架27下端處設有過渡送出漲緊裝置3，過渡送出漲緊裝置3上設有第一過度鏈輪5和漲緊彈簧4。

所述鏈條8上設有推書塊9。

所述上部的第二主動輪11與第三漲緊彈簧臂21上部之間設有第一彈簧漲緊臂14，第一彈簧漲緊臂14上設有拉簧15。

所述下部的第二主動輪11和第四過渡輪19之間設有第二漲緊彈簧臂16，第二漲緊彈簧臂16兩端設有第二漲緊輪18，第二漲緊彈簧臂16上設有拉簧15。

所述進書同步機構26兩側設有主墻板25。

本實用新型的膠訂機，配頁機和膠訂機90度擺放，膠訂機的上書機構將紙張送入進書同步機構，通過進書同步機構的皮帶漲緊將書夾在兩條送書皮帶之間夾著輸出，還可以通過調節螺桿調節書的厚度，從而實現了八開書的膠訂。

附圖說明

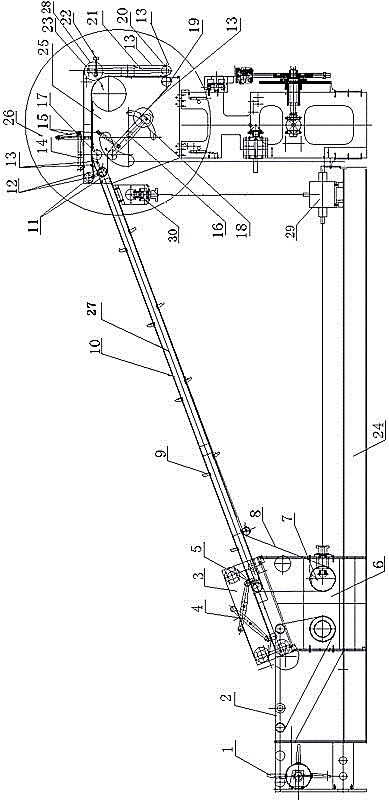

圖1是本實用新型膠訂機主視結構圖。

圖中：1、推棒，2、同步鏈接皮帶，3、過渡送出漲緊裝置，4、漲緊彈簧，5、第一過渡鏈輪，6、同步快速輸送裝置，7、第一主動鏈輪，8、鏈條，9、推書塊，10、上書機構，11、第二主動輪，12、第二過渡鏈輪，13、送書皮帶，14、第一彈簧漲緊臂，15、拉簧，16、第二彈簧漲緊臂，17、第三過渡輪，18、第二漲緊輪，19、第四過渡輪，20、漲緊輪，21、第三彈簧漲緊臂，22、調節螺桿，23、過渡輪，24、機架，25、主墻板，26、進書同步機構，27、托書架，28、第二過渡輪，29、電機或減速機，30、齒輪箱。

具體實施方式

本實用新型的膠訂機結構如圖1所示，與膠訂機垂直擺放的配頁機輸出端通過同步連接皮帶2連接上書機構10，上書機構10設有兩排托書架27，托書架27下端連接安裝于機架24上的同步快速輸送裝置6，同步快速輸送裝置6設有第一主動鏈輪7，第一主動鏈輪7帶動托書架27上的鏈條8運行，托書架27上端連接進書同步機構26，進書同步機構2內位于兩個托書架27的輸出端設有兩個第二主動輪11和兩個第二過渡鏈輪12，進書同步機構26還設有過渡輪23，過渡輪23外側設有第三漲緊彈簧臂21，第三漲緊彈簧臂21下部設有漲緊輪20和第四過渡輪19，第三漲緊彈簧臂21上端處設有第二過渡輪28，兩個第二主動輪11、第三過渡輪17、過渡輪23、第二過渡輪28、漲緊輪20和第四過渡輪19外部纏繞送書皮帶13，托書架27輸出的紙張進入兩個第二主動輪11的送書皮帶13之間，經過過渡輪23由漲緊輪20和第四過渡輪19之間輸出，第三漲緊彈簧臂21上設有用于調節書厚度的調節螺桿22。托書架27下端處設有過渡送出漲緊裝置3，過渡送出漲緊裝置3上設有第一過度鏈輪5和漲緊彈簧4。鏈條8上設有推書塊9，兩個推書塊之間間隔609.6mm。上部的第二主動輪11與第三漲緊彈簧臂21上部之間設有第一彈簧漲緊臂14，第一彈簧漲緊臂14上設有拉簧15。下部的第二主動輪11和第四過渡輪19之間設有第二漲緊彈簧臂16，第二漲緊彈簧臂16兩端設有第二漲緊輪18，第二漲緊彈簧臂16上設有拉簧15。進書同步機構26兩側設有主墻板25。

工作過程如下：配頁機輸出的紙張通過推棒1和同步鏈接皮帶2傳送到膠訂機的上書機構，上書機構的托書架下端的過渡送出漲緊裝置3將紙張擠壓，使之平穩過渡、免調整。兩個托書架下部設有鏈條導軌，鏈條環繞托書架運行，鏈條上設有推書塊9，通過同步快速輸送裝置6的主動鏈輪7帶動鏈條8上的紙張向上運行至進書同步機構，主動鏈輪7由電機或減速機29驅動，通過進書同步機構將紙張夾在兩個第二主動輪的送書皮帶13之間，電機或減速機29驅動齒輪箱30，通過主傳動傳給鏈輪，帶動兩個第二主動輪11運行，實現紙張的膠訂。紙張經過過渡輪23垂直運行至第三漲緊彈簧臂21下部，在漲緊輪20和第四過渡輪19之間輸出，可以通過調節螺桿調節書的厚度，實現了8開書的膠訂。
