本實用新型涉及電梯，尤其涉及沉井式電梯模擬試驗塔。

背景技術：

電梯即垂直升降機，安裝有箱式的吊艙，稱為轎廂，用于承載和運送人員或物資。轎廂一般由轎底、轎壁、轎頂、轎門等主要部件構成，在電梯內電梯關上看到的門為轎門。電梯制造過程中，電梯制造企業均會建造電梯試驗塔，來保證在批量制造前，電器各項參數以及指標符合安全以及使用要求。電梯試驗塔通常制造在地面上，存在占地面積大，造成浪費；若電梯試驗高度較高，試驗塔的高度也同樣高，存在安全隱患。

技術實現要素：

本實用新型針對以上問題，提供了一種結構簡單，方便加工，節省占地面積的電梯模擬試驗塔。

本實用新型的技術方案是：包括電梯井，所述電梯井的中間用于放置試驗塔、四周側壁設有支撐組件，所述支撐組件包括位于內側的混凝土層和位于外側立板，所述立板包括若干撐板一和一撐板二，所述撐板一的一端具有凸出部一，另一端具有凹槽，所述凸出部一適配地設在凹槽內，所述撐板二的一端具有凸出部二，另一端為平面，所述凸出部二適配地設在凹槽內；

若干撐板一依次嵌合連接，位于最下方的撐板一的凸出部一插入土層內，所述撐桿二位于最上方、且嵌合在撐板一上。

還包括緊固螺栓，所述緊固螺栓穿過凸出部一和混凝土層。

所述電梯井的井口設有蓋板。

本實用新型在工作中，在地面上開設電梯井，將試驗塔放置在電梯井的中間，便于試驗運行；電梯井的四周側壁上設置支撐組件，提高了井體的穩固性，在通過設置混凝土層，再混凝土層的外側設置立板，起到雙重穩固的作用。本實用新型成本低、安全可靠。

附圖說明

圖1是本實用新型的結構示意圖，

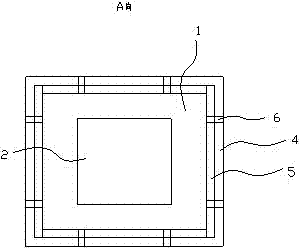

圖2是圖1中A向的結構示意圖，

圖3是相鄰撐板一的連接結構示意圖；

圖中1是電梯井，2是試驗塔，3是支撐組件，4是混凝土層，5是立板，51是撐板一，52是撐板二，53是凸出部一，54是凹槽，6是緊固螺栓，7是蓋板。

具體實施方式

本實用新型如圖1-3所示，包括電梯井1，所述電梯井的中間用于放置試驗塔2、四周側壁設有支撐組件3，所述支撐組件包括位于內側的混凝土層4和位于外側立板5，所述立板包括若干撐板一51和一撐板二52，所述撐板一的一端具有凸出部一53，另一端具有凹槽54，所述凸出部一適配地設在凹槽內，所述撐板二的一端具有凸出部二，另一端為平面，所述凸出部二適配地設在凹槽內；

若干撐板一依次嵌合連接，位于最下方的撐板一的凸出部一插入土層內，所述撐桿二位于最上方、且嵌合在撐板一上。工作中，試驗塔四周和支撐組件之間設有間距，形成升降通道，方便工作人員升降。支撐組件通過混凝土層和立板雙重穩固，保證井體的安全性。立板通過若干撐板一嵌合連接，方便操作。

還包括緊固螺栓6，所述緊固螺栓穿過凸出部一和混凝土層，使得立板與混凝土緊固連接，提高穩固性。

所述電梯井的井口設有蓋板7，便于對井口進行封蓋，提高安全性。
