本實用新型涉及教學輔助工具技術領域，更確切地說，是一種物理的浮力原理演示裝置。

背景技術：

阿基米德定律是力學中的基本原理之一，是流體靜力學的重要內容。即浸在液體中的物體受到向上的浮力，浮力的大小等于物體排開的液體所受的重力。這就是著名的“阿基米德定律”(Archimedes)，又稱阿基米德原理，浮力原理。在液體內，不同深度處的壓強不同。物體上、下面浸沒在液體中的深度不同，物體下部受到液體向上的壓強較大，壓力也較大，可以證明，浮力等于物體所受液體向上、向下的壓力之差。浸在液體中的物體，當它所受的浮力大于重力時，物體上浮；當它所受的浮力小于所受的重力時，物體下沉；當它所受的浮力與所受的重力相等時，物體懸浮在液體中，或漂浮在液體表面上。不僅是水，例如酒精、煤油或水銀等所有的液體，對浸在它里面的物體都有浮力，所有液體都一樣。但在物理教學中，上述浮力原理僅僅通過理論講解，缺乏能夠直觀的演示液體對物體向上和向下的壓力的教具，學生不容易理解和掌握。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，提供了一種結構簡單、使用方便且浮力原理演示效果好的物理的浮力原理演示裝置。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種物理的浮力原理演示裝置，包括底座，所述底座上設置有2-6個圓柱形定位支撐槽，所述支撐槽內設置有透明塑料制成的浮力演示桶，所述浮力演示桶的外壁上設置有刻度線，所述浮力演示桶的上端外壁上設置有連接螺紋，所述連接螺紋上螺紋連接有端蓋，所述端蓋的中部螺紋連接有導向支撐管，所述導向支撐管內設置有演示升降桿，所述演示升降桿的下端設置有圓柱形浮力塊，所述演示升降桿的上端設置有定位螺紋，所述定位螺紋上螺紋連接有重力砝碼，位于所述重力砝碼上方的所述演示升降桿上套接有1-10個調節砝碼，所述端蓋的上端面圓周上均勻設置有2-8個透氣孔。

其中，所述浮力塊的外層螺紋連接有1-3層浮力擴展環。

其中，所述浮力塊與所述演示升降桿螺紋連接。

其中，所述浮力塊和/或所述浮力擴展環由塑料制成。

本實用新型的物理的浮力原理演示裝置具有以下優點：本實用新型的物理的浮力原理演示裝置，結構簡單，使用方便，使用時，取掉重力砝碼和調節砝碼，向浮力演示桶內注入水、酒精、或煤油等合適液體，在浮力作用下，浮力塊漂浮在液體上表面，然后將重力砝碼螺紋連接到定位螺紋上，觀察浮力塊向下移動的距離，以及液體向上升高的高度，能夠觀察重力砝碼的壓力與排開液體的體積之間的關系，還可以進一步逐個增加調節砝碼，觀察向下壓力的變化，導致浮力塊向下移動的距離以及排開液體的體積的變化，以及不同深度液體的壓強及浮力的變化，從而更好的理解和掌握浮力原理(阿基米德定律)；又可以進一步在浮力塊的外側螺紋連接1-3層浮力擴展環，增加浮力塊下端面的面積，從而能夠理解浮力塊的體積或下端面的面積的變化，引起的浮力的變化；浮力演示桶設置有2-6個，能夠將其中一個作為對照，比如其中一個只連接浮力塊和重力砝碼，而其他的可以通過增加調節砝碼和/或浮力擴展環，觀察各種不同情況下，浮力的變化情況，及不同液體之間浮力的差異，演示效果好，學生容易通過直觀的觀察，更好的理解和掌握浮力原理。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的物理的浮力原理演示裝置的主視結構示意圖；

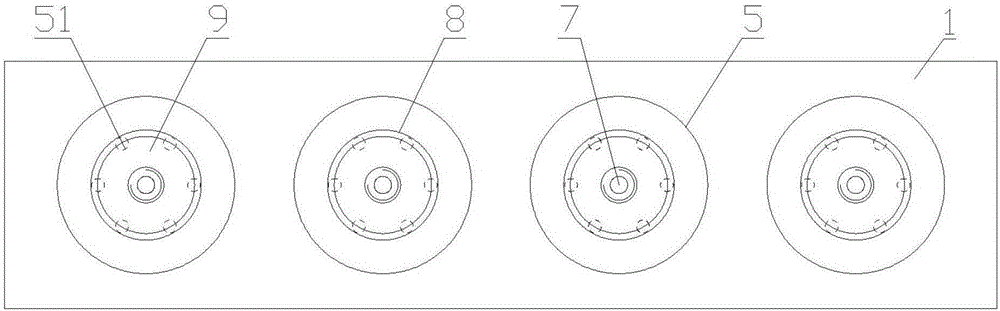

圖2為圖1中的俯視結構示意圖；

其中：1、底座；2、支撐槽；3、浮力演示桶；31、連接螺紋；4、刻度線；5、端蓋；51、透氣孔；6、導向支撐管；7、演示升降桿；71、定位螺紋；8、重力砝碼；9、調節砝碼；10、浮力塊；11、浮力擴展環。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖2所示，一種物理的浮力原理演示裝置，包括底座1，底座1上設置有四個圓柱形定位支撐槽2，支撐槽2內設置有透明塑料制成的浮力演示桶3，浮力演示桶3的外壁上設置有刻度線4，浮力演示桶3的上端外壁上設置有連接螺紋31，連接螺紋31上螺紋連接有端蓋5，端蓋的中部螺紋連接有導向支撐管6，導向支撐管6內設置有演示升降桿7，演示升降桿7的下端設置有圓柱形浮力塊10，浮力塊10與演示升降桿7螺紋連接，浮力塊10的外層螺紋連接有兩層浮力擴展環11，演示升降桿7的上端設置有定位螺紋71，定位螺紋71上螺紋連接有重力砝碼8，位于重力砝碼8上方的演示升降桿7上套接有六個調節砝碼9，端蓋5的上端面圓周上均勻設置六個透氣孔51。浮力塊10和浮力擴展環11由塑料制成。

不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
