本實用新型涉及交通警示標志領域，特別涉及一種三角警示架。

背景技術：

交通標志非常普遍地用于維護交通安全秩序和警示。不過即使交通標志使用方便，但是現有的許多交通標識存在使用效率低和攜帶不方便等問題。

首先，交通標志主要是利用反光原理，并采用反光材料起到警示的作用。但是在光線較暗的場所，難免會影響交通標志的使用效率。相應地，大部分的交通標志呈三角形，并配合支架或緊固件固定，使結構復雜化，不利于搬運和收納。

技術實現要素：

本實用新型的主要目的在于提供了一種可通過開關控制展開，且警示效果好的三角警示架，并且能夠被廣泛應用于日常生活中。

為達到以上目的，本實用新型提供了一種三角警示架，包括三角板，所述三角板上設置有反光板、LED燈和電源，所述反光板和所述LED燈分別位于所述三角板的正面，所述電源設置在所述三角板內部，且所述電源和所述LED燈電連接；

所述三角板包括主基板、左基板、右基板和上基板，所述左基板和所述右基板分別鉸接在所述主基板的兩側，所述上基板鉸接在所述主基板的上側，其中所述主基板與所述左基板、所述右基板和所述上基板的鉸接處分別設置有扭簧，所述主基板的正面設置有開關，所述開關上設置有三個卡扣，所述左基板、所述右基板和所述上基板上分別設置與所述卡扣配合的卡槽，該三個所述卡槽分別位于所述三角板的三個頂角上；

所述開關用于控制所述三角板從閉合狀態活動至展開狀態，在閉合狀態，所述左基板、所述右基板和所述上基板折疊收納在所述主基板的區域內，并且所述左基板、所述右基板和所述上基板上的所述卡槽分別與所述開關上的卡扣扣合，在展開狀態，所述主基板、所述左基板、所述右基板和所述上基板位于同一平面上，且呈三角形排列。

進一步，所述主基板內部設置有磁感應開關，所述磁感應開關、所述電源和所述LED燈通過導線組成一個電路回路，所述左基板、所述右基板或所述上基板內部設置有與所述磁感應開關配合的磁鐵。

進一步，所述反光板呈三角環，且所述反光板設置在所述三角板的內緣。

進一步，所述主基板上設置有與所述LED燈相配合的凹槽，所述LED燈位于該凹槽內，且所述LED燈不高出所述凹槽；

所述LED燈呈三角形、三角環或八字形排列。

進一步，所述主基板上還設置有照明燈和照明燈開關，其中所述照明燈與所述電源電連接，所述照明燈開關用以控制所述照明燈的亮或滅，所述照明燈可為高亮度白色LED燈。

進一步，所述主基板上還設置有充電接口，所述充電接口和所述電源電連接。

進一步，所述主基板上還設置有USB接口，所述USB接口和所述電源電連接。

進一步，所述主基板上還設置有電量指示燈，所述電量指示燈與所述電源電連接。

進一步，所述主基板的底部設置有底座，所述底座的兩側分別鉸接有兩支撐桿，所述底座正面和背面上分別設置有一固定座，每一所述固定座上分別設置有兩個固定所述支撐桿的固定槽。

進一步，所述底座呈M型。

根據優選實施例，本實用新型提供了如下優點：

(1)本實用新型可通過一開關控制三角板展開，快捷且方便，并且還可通過磁感應開關和磁鐵配合，實現在三角板展開狀態下，LED燈亮，在三角板閉合狀態下，LED燈滅，進而實現了主動發光，自動化程度高，且給使用者帶來了很大的便利。

(2)本實用新型能夠選擇性地安裝于任何表面，可采用支撐桿、緊固件或滑輪等固定方式。

(3)本實用新型的LED燈可呈三角形、三角環或八字形等排列，并與反光板相互配合使用，即時在霧霾天氣，也能起到警示效果。

(4)本實用新型還配備有照明燈、充電接口、USB接口和電量指示燈，進一步提高了使用效率。

以下結合附圖及實施例進一步說明本實用新型。

附圖說明

圖1為本實用新型所述三角警示架展開的主視圖；

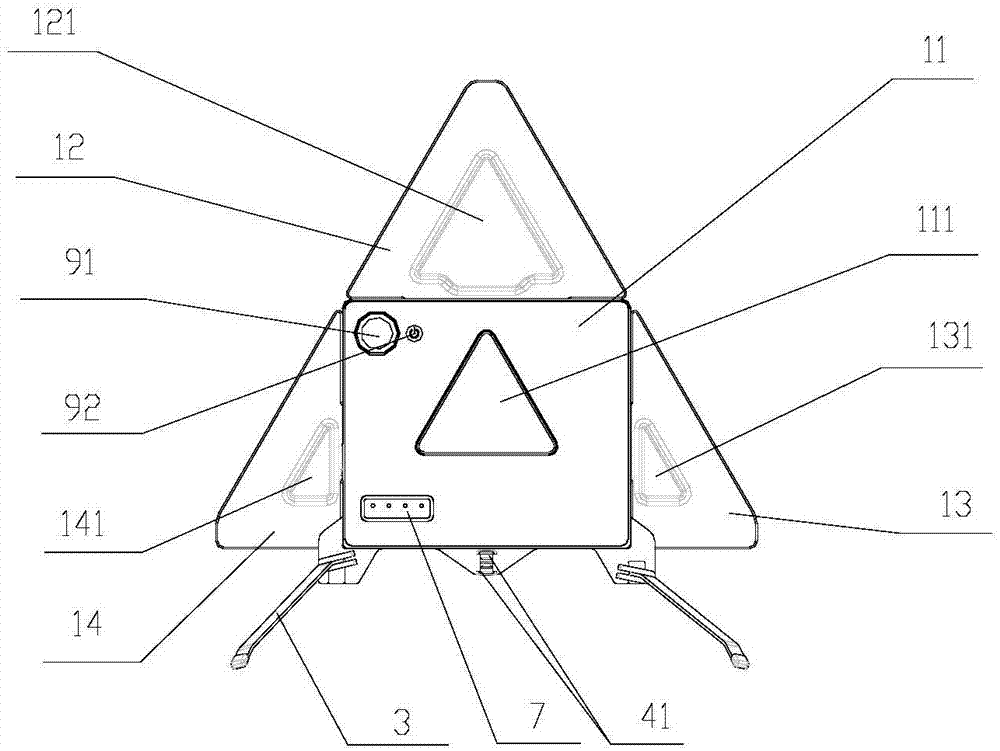

圖2為圖1的后視圖；

圖3為圖1的右視圖；

圖4為圖1的仰視圖；

圖5為本實用新型所述三角警示架閉合的示意圖；

圖6為圖5的內部剖視圖。

具體實施方式

以下描述用于揭露本發明以使本領域技術人員能夠實現本發明。以下描述中的優選實施例只作為舉例，本領域技術人員可以想到其他顯而易見的變型。在以下描述中界定的本發明的基本原理可以應用于其他實施方案、變形方案、改進方案、等同方案以及沒有背離本發明的精神和范圍的其他技術方案。

參閱附圖1至圖6所示，示出了根據本實用新型優選實施例所述的一種三角警示架，其適用于任何交通或需要警示的區域。特別地，所述三角警示架是一個以反光板和LED燈配合使用的交通標志，應領會的是，所述三角警示架除通過底座固定在水平面上，也可通過緊固件或掛鉤等固定在墻面上。

如圖1至圖6所示，一種三角警示架，包括三角板1，三角板1上設置有反光板8、LED燈6和電源，其中反光板8、LED燈6分別位于三角板1的正面，電源設置在三角板1內部，且電源和LED燈6為電連接，該電源可為LED燈6提供電能，LED燈6的光源可選用穿霧能力強的黃光，另外，三角板1可包括主基板11、左基板13、右基板14和上基板12，左基板13和右基板14分別鉸接在主基板11的兩側，上基板12鉸接在主基板11的上側，其中主基板11與左基板13、右基板14和上基板12的鉸接處分別設置有扭簧96，主基板11的正面設置有開關5，開關5上設置有三個卡扣97，左基板13、右基板14和上基板12上分別設置與卡扣97配合的卡槽98，該三個卡槽98分別位于三角板1的三個頂角上，該開關5可用于控制三角板1從閉合狀態活動至展開狀態，在閉合狀態，左基板13、右基板14和上基板12折疊收納在主基板11的區域內，并且左基板13、右基板14和上基板12上的卡槽98與開關5上的卡扣97扣合，此時開關5露出。在展開狀態，主基板11、左基板13、右基板14和上基板12位于同一平面上，且呈三角形排列。

三角板1從閉合狀態至展開狀態時，使用者可通過按下開關5，此時開關5上的三個卡扣97會分別脫離左基板13、右基板14和上基板12上的卡槽98，使得左基板13、右基板14和上基板12分別在扭簧96的復位力下活動至展開狀態，而三角板1從展開狀態至閉合狀態時，使用者可手動將左基板13、右基板14和上基板12分別克服扭簧96的扭力折疊收納至主基板11的區域內，并使左基板13、右基板14和上基板12上的卡槽98與開關5上的卡扣97扣合。

為了防止左基板13、右基板14和上基板12展開的沖擊力過大，每個扭簧96可與一個阻尼軸95配合使用。

三角板1呈等腰三角形，其中主基板11呈方形，左基板13和右基板14對稱設置，且左基板13和右基板14分別呈直角三角形，上基板12呈等腰三角形。

反光板8呈三角環，且反光板8設置在三角板1的內緣。

在本實施例中，主基板11內部設置有磁感應開關，其中磁感應開關、電源和LED燈6通過導線組成一個電路回路，右基板14內部設置有與磁感應開關配合的磁鐵，當開關5控制三角板1的展開時，LED燈6亮，當三角板1閉合時，LED燈6滅。

在其它實施例中，磁鐵設置在左基板13內部。

在其它實施例中，磁鐵設置在上基板12內部。

在其它實施例中，主基板11上還設置有一個控制LED燈6亮或滅的附加開關，即通過開關5控制三角板1展開后，再按下該附加開關使該LED燈6變亮。

在本實施例中，LED燈6位于主基板11上，該LED燈6呈八字形排列，且該主基板11上設置有與LED燈6相配合的凹槽112，LED燈6設置在該凹槽112內時，該LED燈6不高出該凹槽112。

在其它實施例中，LED燈6呈三角形或三角環等排列。

在本實施例中，三角板1的背面中心設置有第一通孔111，第一通孔111的形狀與三角板1在展開狀態下的形狀相似，均呈等腰三角形，其中呈八字形的LED燈6位于第一通孔111兩側，上基板12的背面設置有第二凹槽121，第二凹槽121的形狀和上基板12的形狀相似，左基板13的背面設置有第三凹槽131，第三凹槽131的形狀和左基板13的形狀相似，右基板14的背面設置有第四凹槽141，第四凹槽141的形狀和右基板14的形狀相似。

在其它實施例中，上基板12的背面設置有第二通孔，第二通孔的形狀和上基板12的形狀相似，左基板13的背面設置有第三通孔，第三通孔的形狀和左基板13的形狀相似，右基板14的背面設置有第四通孔，第四通孔的形狀和右基板14的形狀相似。

在本實施例中，三角板1上還設置有照明燈91，以及控制照明燈91亮或滅的照明燈開關92，照明燈91和照明燈開關92分別與電源電連接，其中照明燈91可為高亮度白色LED燈，該照明燈91可設置在主基板11的背面。

在其它實施例中，照明燈91可設置在主基板11的正面。

在本實施例中，主基板11上還設置有充電接口94，充電接口94和電源電連接，通過充電接口94對電源進行充電，該充電接口94可設置在主基板11的側面，其中左基板13、右基板14和上基板12的厚度相同，且厚度均小于主基板11的厚度，因此使充電接口94的露出。

在其它實施例中，充電接口94可設置在主基板11的背面或正面。

在本實施例中，主基板11上還設置有USB接口93，USB接口93和電源電連接，通過USB接口93可對外接設備進行充電，該USB接口93可設置在主基板11的側面，且USB接口93和充電接口94同側設置。

在其它實施例中，USB接口93可設置在主基板11的背面或正面。

在本實施例中，主基板11的背面設置有電量指示燈7，電量指示燈7與電源電連接，該電量指示燈7用于顯示電源的電量，便于即時對電源進行充電。

在其它實施例中，電量指示燈7可設置在主基板11的正面。

在本實施例中，主基板11的底部設置有底座2，底座2的兩側分別鉸接有兩支撐桿3，底座2正面和背面上分別設置有一固定座4，每一固定座4上分別設置有兩個固定支撐桿3的固定槽41。三角架通過四個支撐桿固定在地面上，即存在四個支點，還可在該四個支點上套設橡膠圈，進一步增強其與地面的摩擦力，使其固定更加穩定。由于三角板和支撐桿都能折疊，便于收納和運輸，且有利于推廣應用。

在本實施例中，底座2可呈M型。

在其它實施例中，底座2的兩側分別設置有滑輪。作為優選，滑輪上設置有剎車裝置，即三角架通過滑輪運輸到相應位置，通過剎車裝置固定，有效防止三角架發生位移，而影響其使用情況。

以上所述的實施例僅用于說明本實用新型的技術思想及特點，其目的在于使本領域內的技術人員能夠了解本實用新型的內容并據以實施，不能僅以本實施例來限定本實用新型的專利范圍采用，即凡依本實用新型所揭示的精神所作的同等變化或修飾，仍落在本實用新型的專利范圍內。
