本發明涉及教學工具領域，具體涉及到一種教學用的多功能折疊尺。

背景技術：

尺子是數學教學中必不可少的教學工具，教師通常使用尺子來繪制多邊形和立體圖；

但是，單純使用直尺來繪制多邊形，尤其是像五邊形、六邊形這種邊數較多的圖形，卻是比較麻煩的，三角尺的出現給繪制圖形帶來了較大方便，但是由于黑板是垂直與地面的，所以在繪制圖形時如果使用兩個以上的三角尺用一只手就比較難以固定，此時再用另一只手來繪制圖形就比較困難了，雖然人們發明出來可以固定在黑板上的尺子，但是在繪制多邊形時仍需使用多個尺子進行組合，測量，給教師帶了極大的困難。

技術實現要素：

本發明要解決的技術問題是提供一種教學用的多功能折疊尺。

為了解決上述技術問題，本發明的技術方案為:一種教學用的多功能折疊尺，包括折疊尺，所述折疊尺設置有一號尺、二號尺和三號尺，所述一號尺、二號尺和三號尺表面設置有刻度,所述一號尺和所述二號尺通過一號轉軸連接，所述二號尺和所述三號尺通過二號轉軸連接，所述一號轉軸和所述二號轉軸表面設置有角度刻度，所述一號轉軸和所述二號轉軸是凸塊和凹孔組合而成，所述一號尺左側固定安裝有凸塊，在凸塊右側設置有曲邊形凹孔，所述曲邊形凹孔右側固定安裝有菱形凹孔，在菱形凹孔右側設置有正方形凹孔，所述正方形凹孔右側固定安裝有正三角形凹孔，在正三角形凹孔右側設置有圓形凹孔，所述二號尺上側固定安裝有凹孔，在二號尺下側設置有凸塊，所述三號尺左側固定安裝有凸塊，在三號尺右側設置有吸盤，所述三號尺下側設置有波浪紋。

作為本發明一種優選的技術方案，所述折疊尺是塑料材質abs。

作為本發明一種優選的技術方案，所述一號尺、二號尺和三號尺的長度是相同的，且長度是30cm。

作為本發明一種優選的技術方案，所述凸塊與尺面的距離與凹孔的厚度相同。

作為本發明一種優選的技術方案，所述凸塊的面積是凹孔面積的1.2倍。

作為本發明一種優選的技術方案，所述凸塊的縫隙處涂有凡士林。

作為本發明一種優選的技術方案，所述二號尺在一號尺上側，三號尺在二號尺上側。

與現有技術相比，本發明的有益效果是：該一種教學用的多功能折疊尺，功能多，尺子在完全折疊后或者完全展開使用時左尺板和右尺板之間不會很容易就產生轉動，使用方便，設置有的吸盤可以固定在黑板上，畫多邊形只需要擺動角度即可，設置有的角度刻度可以讓老師在黑板上畫出精確的角，設置有的波浪紋可以讓教師輕松來繪制波浪線，在授課時，需要快出畫出正三角形，菱形等，教學用的多功能折疊尺上的圖形凹孔可以為老師提供極大的方便。

附圖說明

圖1為本發明的結構示意圖；

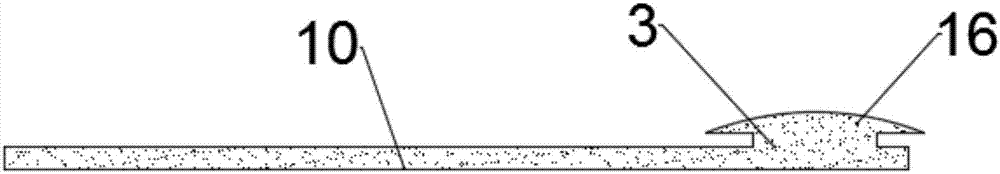

圖2為本發明的轉軸示意圖；

圖3為本發明的轉軸俯視圖。

圖中：1-二號尺；2-一號轉軸；3-角度刻度；4-刻度；5-曲邊形凹孔；6-菱形凹孔；7-正方形凹孔；8-正三角形凹孔；9-圓形凹孔；10-一號尺；11-吸盤；12-波浪紋；13-三號尺；14-折疊尺；15-二號轉軸；16-凸塊；17-凹孔。

具體實施方式

下面結合附圖對本發明的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本發明，但并不構成對本發明的限定。此外，下面所描述的本發明各個實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互組合。

實施例

請參閱圖1、圖2、圖3，本發明提供一種技術方案：一種教學用的多功能折疊尺，包括折疊尺14，折疊尺14是塑料材質abs，材質輕且便宜，折疊尺14設置有一號尺10、二號尺1和三號尺13，二號尺1在一號尺10上側，三號尺13在二號尺1上側，可以讓一號尺10、二號尺1和三號尺13可以折疊在一起，一號尺10、二號尺1和三號尺13表面設置有刻度4,一號尺10、二號尺1和三號尺13的長度是相同的，且長度是30cm，是為了方便折疊，一號尺10和二號尺1通過一號轉軸2連接，二號尺1和三號尺13通過二號轉軸15連接，一號轉軸2和二號轉軸15表面設置有角度刻度3，一號轉軸2和二號轉軸15是凸塊16和凹孔17組合而成，一號尺10左側固定安裝有凸塊16，凸塊16與尺面的距離與凹孔17的厚度相同，且凸塊16的面積是凹孔17面積的1.2倍，是為了穩固尺子的連接，凸塊16的縫隙處涂有凡士林，是為了方便擺動角度，在凸塊16右側設置有曲邊形凹孔5，曲邊形凹孔5右側固定安裝有菱形凹孔6，在菱形凹孔6右側設置有正方形凹孔7，正方形凹孔7右側固定安裝有正三角形凹孔8，在正三角形凹孔8右側設置有圓形凹孔9，二號尺1上側固定安裝有凹孔17，在二號尺1下側設置有凸塊16，三號尺13左側固定安裝有凸塊16，在三號尺13右側設置有吸盤11，三號尺13下側設置有波浪紋12。

本發明的優越性體現在：功能多，尺子在完全折疊后或者完全展開使用時左尺板和右尺板之間不會很容易就產生轉動，使用方便，設置有的吸盤11可以固定在黑板上，畫多邊形只需要擺動角度即可，設置有的角度刻度3可以讓老師在黑板上畫出精確的角，設置有的波浪紋12可以讓教師輕松來繪制波浪線，在授課時，需要快出畫出正三角形，菱形等，教學用的多功能折疊尺14上的各種圖形凹孔可以為老師提供極大的方便。

本發明的工作原理是：使用時，首先，吸盤11可以固定在黑板上，通過一號轉軸2和二號轉軸15，經過角度刻度3的精確后，畫出精確的精度，把一號尺10、二號尺1和三號尺13拉直至同一條直線，老師可以畫一條長的直線，三號尺13下側設置有波浪紋12，以讓教師輕松來繪制波浪線，各種圖形凹孔可以為老師讓輕松畫出正三角形、菱形、正方形、圓形和曲邊形，在使用之后，通過一號轉軸2和二號轉軸15，把一號尺10、二號尺1和三號尺13折疊在一起即可。

以上結合附圖對本發明的實施方式作了詳細說明，但本發明不限于所描述的實施方式。對于本領域的技術人員而言，在不脫離本發明原理和精神的情況下，對這些實施方式進行多種變化、修改、替換和變型，仍落入發明的保護范圍內。

技術特征：

技術總結
本發明公開了一種教學用的多功能折疊尺，包括折疊尺，所述折疊尺設置有一號尺、二號尺和三號尺，所述一號尺、二號尺和三號尺表面設置有刻度,所述一號尺和所述二號尺通過一號轉軸連接，所述二號尺和所述三號尺通過二號轉軸連接，所述一號轉軸和所述二號轉軸表面設置有角度刻度，所述一號轉軸和所述二號轉軸是凸塊和凹孔組合而成，所述一號尺左側固定安裝有凸塊，在凸塊右側設置有曲邊形凹孔，所述曲邊形凹孔右側固定安裝有菱形凹孔；該一種教學用的多功能折疊尺，功能多，可用來繪制波浪線和直線以及幾何圖形，減輕老師負擔，尺子在完全折疊后或者完全展開使用時左尺板和右尺板之間不會很容易就產生轉動，使用方便。

技術研發人員：于瑩瑩;巢雄輝;周芝南
受保護的技術使用者：南寧市黑晶信息技術有限公司
技術研發日：2017.03.21
技術公布日：2017.09.08
