本發明涉及低電壓的信號控制電路技術領域，具體涉及一種常用于小家電等領域的LED顯示與按鍵檢測的復用處理電路。

背景技術：

在現代電子產品中，自動控制系統，電子儀器設備、家用電器、電子玩具等等方面，直流電機都得到了廣泛的應用。人們所熟悉的錄音機、電唱機、錄相機、電子計算機等，都不能缺少直流電機。

在實際的直流電機控制電路中，常用三個LED來分別提示運行，保護，故障等狀況，通過不同的LED閃爍長短或個數組合來表示不同的工作與故障代碼。

經常因單片機資源有限，常需將LED顯示與按鍵檢測功能復用一個端口。單片機IO端口的輸出驅動能力，一般在4-20mA之間。直徑為3mm，Dmm的LED的驅動電流小于10mA，貼片型的LED驅動電流小于4mA。

常見的電路如圖1，并且當按鍵短路失效后，會使顯示錯誤，出現亂碼。并且，多用了一個端口Pb1。

使用圖2電路,則按鍵失效后(如常短路)，LED就也會顯示錯誤，導致顯示屏誤報。如果LED失效后(如短路)，將導致按鍵失效。并且，三極管會進入微放大，LED微亮，影響視覺。那么，產品壽命縮短，不能帶病運行。

技術實現要素：

本發明的目的是提供一種用一個單片機端口復用處理LED顯示與按鍵檢測，可有效防止LED短路失效，或按鍵短路失效后對另一個復用功能的干涉，有效延長產品使用壽命的LED顯示與按鍵檢測的復用處理電路。

為了解決背景技術所存在的問題，本發明是采用以下技術方案：一種LED顯示與按鍵檢測的復用處理電路，它包含上拉電阻Ru、輸入電阻Ri、限流電阻Rc、基級電阻Rb、按鍵K1、三極管Q1、顯示器件LED1和單片機端口Port；其中，

所述的上拉電阻Ru的一端與電源端Vcc相連，上拉電阻Ru的另一端分別與按鍵K1一端、輸入電阻Ri的一端相連，按鍵K1的另一端與參考地GND相連，輸入電阻Ri的另一端與單片機端口Port相連；

所述的限流電阻Rc的一端與單片機端口Port相連，限流電阻Rc的另一端與三極管Q1的集電極相連；

所述的三極管Q1的基極連接基極電阻Rb的一端，基極電阻Rb的另一端與單片機端口Port相連；

所述的三極管Q1的發射極連接顯示器件LED1的陽極，顯示器件LED1的陰極與參考地GND相連；

所述的下拉電阻Rd的一端與三極管Q1的基級相連，下拉電阻Rd的另一端與參考地GND相連。

作為本發明的進一步改進；所述的電源端Vcc為微處理器常用的3.3V或單片機電源5V。

作為本發明的進一步改進；所述的上拉電阻Ru和輸入電阻Ri的阻值在2K以上；限流電阻Rc的阻值在100-600歐姆之間。

采用上述技術方案后，本發明具有以下有益效果：

1、可有效防上復用一個檢測端口Port上的按鍵，或LED壞掉后，對另一個其它功能的干擾；

2、按鍵壞后，LED顯示繼續工作；

3、LED壞后，按鍵檢測繼續有效；

4、可有效延長產品的使用壽命。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

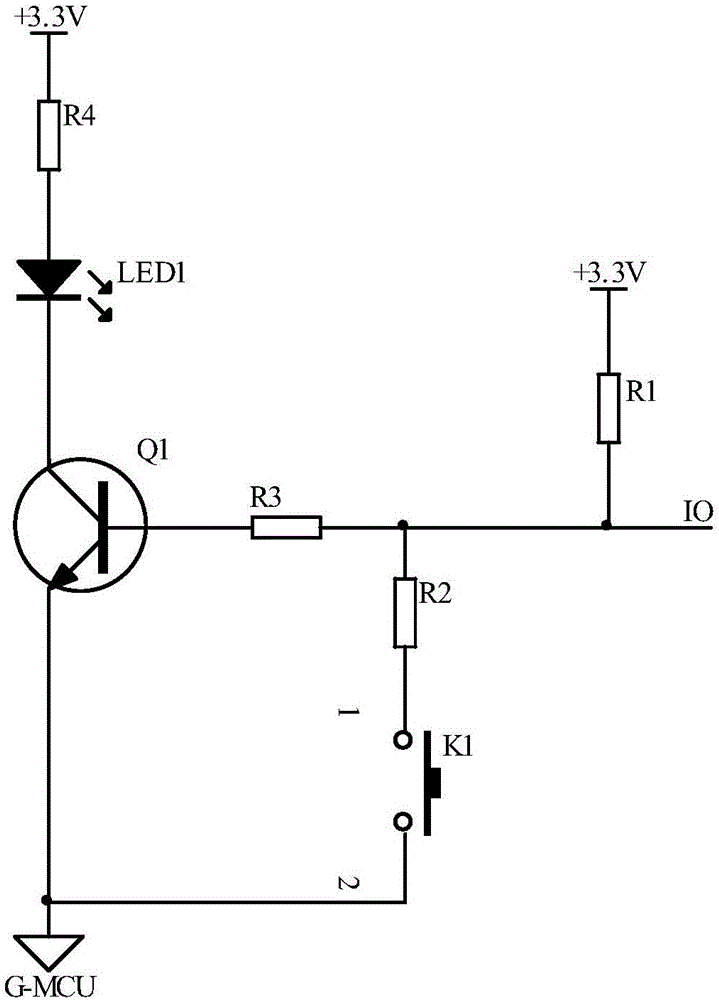

圖1為現有技術一的電路原理圖；

圖2為現有技術二的電路原理圖；

圖3為本發明所提供的實施例的電路原理圖；

圖4為本發明所提供的實施例的簡化原理圖；

圖5為本發明所提供的實施例三個組合使用的電路原理圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合具體實施方式，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施方式僅用以解釋本發明，并不用于限定本發明。

請參閱圖3，本具體實施方式采用以下技術方案：一種LED顯示與按鍵檢測的復用處理電路，它包含上拉電阻Ru、輸入電阻Ri、限流電阻Rc、基級電阻Rb、按鍵K1、三極管Q1、顯示器件LED1和單片機端口Port；其中，

所述的上拉電阻Ru的一端與電源端Vcc相連，上拉電阻Ru的另一端分別與按鍵K1一端、輸入電阻Ri的一端相連，按鍵K1的另一端與參考地GND相連，輸入電阻Ri的另一端與單片機端口Port相連；所述的限流電阻Rc的一端與單片機端口Port相連，限流電阻Rc的另一端與三極管Q1的集電極相連；所述的三極管Q1的基極連接基極電阻Rb的一端，基極電阻Rb的另一端與單片機端口Port相連；所述的三極管Q1的發射極連接顯示器件LED1的陽極，顯示器件LED1的陰極與參考地GND相連；所述的下拉電阻Rd的一端與三極管Q1的基級相連，下拉電阻Rd的另一端與參考地GND相連。

本發明的工作原理為：

按鍵檢測模式：將單片機端口Port設定為輸入模式，在無按鍵時，單片機端口Port為高電平，當有按鍵K1按下或常按入時，單片機端口Port為低電平，很容易檢測到按鍵K1。由于三極管Q1的基極分壓低于0.7V，三極管Q1不能進入放大狀態，顯示器件LED1不亮，排除了微亮。

LED顯示模式：將單片機端口Port設定為輸出高電平，三極管Q1導通，直接驅動顯示器件LED1亮。

當按鍵K1失效短路后，當單片機端口Port輸出高電平時，輸入電阻Ri阻值大于顯示器件LED1顯示回路的阻值，顯示器件LED1亮度顯示正常。而當顯示器件LED1失效短路，或開路后，因三極管Q1的基極分壓低于0.7V，不進入放大與飽和狀態，不能拉低單片機端口Port，故不影響按鍵檢測。

請參閱圖4，圖4為本發明的簡化電路原理圖。但會出現顯示器件LED1暗亮的缺陷。因電源電流通過電源端Vcc—上拉電阻Ru—輸入電阻Ri—限流電阻Rc，給顯示器件LED1供電。

請參閱圖5，圖5為本發明的三個顯示器件LED1與三個按鍵復用的電路原理，可見比圖1，減少了一個端口Pb1。

由此可見，本發明可有效防上復用一個檢測端口Port上的按鍵，或LED壞掉后，對另一個其它功能的干擾；按鍵壞后，LED顯示繼續工作；LED壞后，按鍵檢測繼續有效；可有效延長產品的使用壽命。
