本實用新型涉及微云終端技術領域，尤其涉及一種智慧課堂微云終端。

背景技術：

智慧課堂微云終端可以同時支持多個終端接入，包括PC、筆記本電腦、上網本、平板電腦、智能手機。智慧課堂微云終端同時支Windows\iOS\Android跨系統接入，智慧課堂微云終端支持課堂教學的互動，包括提問、答疑等，支持電子白板功能和板書，支持同步顯示與錄制，智慧課堂微云終端且在手持設備上支持開放的PPT，可以對PPT進行任意書寫、插入白板板書與推演，支持PPT的動畫、視頻的正常播放，現有的智慧課堂微云終端的拆卸步驟繁瑣，進而不便于內部的器件進行維修，使得工作人員的維修效率低。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種智慧課堂微云終端。

為了實現上述目的，本實用新型采用了如下技術方案：

一種智慧課堂微云終端，包括殼體，所述殼體的一側開設有第一矩形開口，且第一矩形開口的頂部延伸至殼體的是頂部，所述第一矩形開口的兩側內壁上均開設有滑道，且滑道的頂部延伸至殼體的頂部，所述第一矩形開口的底部內壁上開設有第二矩形開口，所述第二矩形開口的兩側內壁上均開設有安裝圓槽，且安裝圓槽位于第二矩形開口的底部，所述第二矩形開口的內部放置有接口安裝板，且接口安裝板的兩側分別與第二矩形開口的側壁滑動連接，所述接口安裝板的底部水平焊接有轉動桿，且轉動桿的兩端分別與安裝圓槽的內壁滑動連接，所述接口安裝板的頂部開設有矩形槽，且矩形槽的底部內壁上放置有L型連接板，所述L型連接板和矩形槽靠近殼體內部的一側內壁滑動連接，所述L型連接板的頂部焊接有擋板，所述擋板的兩側均焊接有與滑道滑動連接的滑軌，且兩個滑軌位于接口安裝板的上方兩側，所述擋板的兩側還分別與第一矩形開口的側壁滑動連接，所述L型連接板的拐彎處放置有夾板，且夾板和L型連接板滑動連接，所述夾板遠離殼體內部的一側兩邊水平焊接有連接桿，且兩個連接桿遠離夾板的一端連接有同一個固定板，所述固定板位于接口安裝板遠離殼體內部的一側，所述夾板遠離殼體內部的一側頂部和一側底部均固定有多個壓縮彈簧，且壓縮彈簧遠離夾板的一端固定在矩形槽的側壁上

優選的，所述第二矩形開口分別與殼體的內部和殼體外部相連通。

優選的，所述擋板為矩形結構，且擋板的頂部和殼體的頂部處于同一水平面上。

優選的，所述接口安裝板遠離殼體內部的一側從右至左依次安裝有電源啟動按鈕、系統接入接口、兩個USB接口，且兩個USB接口從上至下依次固定在接口安裝板遠離殼體內部的一側。

優選的，所述接口安裝板遠離殼體內部的一側還安裝有耳機接口和錄音接口，且耳機接口和錄音接口均位于USB接口電源啟動按鈕的一側。

優選的，所述殼體的頂部還開設有散熱孔，且兩個相鄰的散熱孔之間的距離相同。

優選的，所述壓縮彈簧為四道十個，且壓縮彈簧等間距分別分布在夾板遠離殼體內部的一側頂部和一側底部。

優選的，所述接口安裝板上還開設有位置與連接桿相匹配的安裝孔，且安裝孔的內壁和連接桿滑動連接，所述連接桿位于系統接入接口的上方。

本實用新型中，所述一種智慧課堂微云終端中通過固定板、連接桿、壓縮彈簧、夾板和L型連接板相配合，當需要對殼體內部的器件進行維修時，首先拉動固定板，固定板帶動連接桿上的夾板在L型連接板上進行滑動，使得夾板在水平位置向遠離殼體內部的方向進行移動，此時夾板會對壓縮彈簧進行壓縮，直到夾板和L型連接板相分離，然后向上移動擋板，使得擋板兩側的滑軌在滑道的內壁上向上進行滑動，直到擋板底部的L型連接板移動接口安裝板的上方，最后接口安裝板通過轉動桿在安裝圓槽的內壁上向遠離殼體內部的方向進行滑動，使得接口安裝板和殼體底部水平方向的夾角變小，此時工作人員對殼體內部的器件進行維修，大大提高了工作人員的維修效率，本實用新型經濟實用，擋板底部的L型連接板在矩形槽內部的方式簡單，便于工作人員進行操作，進而大大提高了工作人員的工作效率。

附圖說明

圖1為本實用新型提出的一種智慧課堂微云終端的結構示意圖；

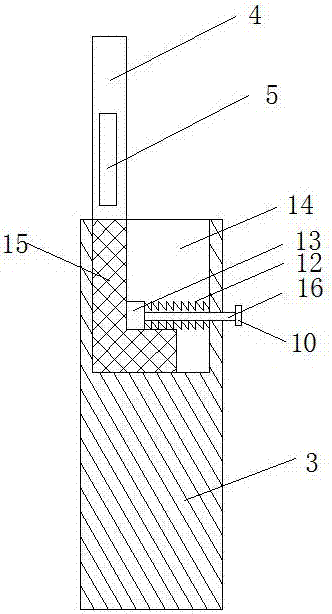

圖2為本實用新型提出的一種智慧課堂微云終端的擋板在接口安裝板上的安裝示意圖。

圖中：1殼體、2轉動桿、3接口安裝板、4擋板、5滑道、6滑軌、7耳機接口、8錄音接口、9 USB接口、10固定板、11系統接入接口、12壓縮彈簧、13夾板、14矩形槽、15 L型連接板、16連接桿、17電源啟動按鈕。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種智慧課堂微云終端，包括殼體1，殼體1的一側開設有第一矩形開口，且第一矩形開口的頂部延伸至殼體1的是頂部，第一矩形開口的兩側內壁上均開設有滑道5，且滑道5的頂部延伸至殼體1的頂部，第一矩形開口的底部內壁上開設有第二矩形開口，第二矩形開口的兩側內壁上均開設有安裝圓槽，且安裝圓槽位于第二矩形開口的底部，第二矩形開口的內部放置有接口安裝板3，且接口安裝板3的兩側分別與第二矩形開口的側壁滑動連接，接口安裝板3的底部水平焊接有轉動桿2，且轉動桿2的兩端分別與安裝圓槽的內壁滑動連接，接口安裝板3的頂部開設有矩形槽14，且矩形槽14的底部內壁上放置有L型連接板15，L型連接板15和矩形槽14靠近殼體1內部的一側內壁滑動連接，L型連接板15的頂部焊接有擋板4，擋板4的兩側均焊接有與滑道5滑動連接的滑軌6，且兩個滑軌6位于接口安裝板3的上方兩側，擋板4的兩側還分別與第一矩形開口的側壁滑動連接，L型連接板15的拐彎處放置有夾板13，且夾板13和L型連接板15滑動連接，夾板13遠離殼體1內部的一側兩邊水平焊接有連接桿16，且兩個連接桿16遠離夾板13的一端連接有同一個固定板10，固定板10位于接口安裝板3遠離殼體1內部的一側，夾板13遠離殼體1內部的一側頂部和一側底部均固定有多個壓縮彈簧12，且壓縮彈簧12遠離夾板13的一端固定在矩形槽14的側壁上，第二矩形開口分別與殼體1的內部和殼體1外部相連通，擋板4為矩形結構，且擋板4的頂部和殼體1的頂部處于同一水平面上，接口安裝板3遠離殼體1內部的一側從右至左依次安裝有電源啟動按鈕17、系統接入接口11、兩個USB接口9，且兩個USB接口9從上至下依次固定在接口安裝板3遠離殼體1內部的一側，接口安裝板3遠離殼體1內部的一側還安裝有耳機接口7和錄音接口8，且耳機接口7和錄音接口8均位于USB接口9電源啟動按鈕17的一側，殼體1的頂部還開設有散熱孔，且兩個相鄰的散熱孔之間的距離相同，壓縮彈簧12為四道十個，且壓縮彈簧12等間距分別分布在夾板13遠離殼體1內部的一側頂部和一側底部，接口安裝板3上還開設有位置與連接桿16相匹配的安裝孔，且安裝孔的內壁和連接桿16滑動連接，連接桿16位于系統接入接口11的上方。

本實用新型中，當需要對殼體1內部的器件進行維修時，首先拉動固定板10，固定板10帶動連接桿16在接口安裝板3上的安裝孔內壁上進行滑動，連接桿16帶動夾板13在L型連接板15上進行滑動，使得夾板13在水平位置向遠離殼體1內部的方向進行移動，夾板13會對壓縮彈簧12進行壓縮，直到夾板13和L型連接板15相分離，然后向上移動擋板4，擋板4兩側的滑軌6在滑道5的內壁上向上進行滑動，同時擋板4帶動L型連接板15在矩形槽14的側壁上進行向上滑動，直到擋板4底部的L型連接板15移動接口安裝板3的上方，最后接口安裝板3通過轉動桿2在安裝圓槽的內壁上向遠離殼體1內部的方向進行滑動，使得接口安裝板3和殼體1底部水平方向的夾角變小，此時工作人員對殼體1內部的器件進行維修，便于工作人員進行操作。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
