本實用新型涉及道閘設備信息展示的技術領域，具體是涉及一種道閘設備及其充氣式信息展示裝置。

背景技術：

現有技術中道閘擋桿上的廣告牌一般都是硬質板材材料制成，該種結構的廣告牌一方面制造成本較高，另一方面由于采用硬質材料制成，因此在道閘擋桿起落時容易砸傷過往車輛，并且遇到大風等天氣不能方便的進行拆卸及安裝。

技術實現要素：

本實用新型實施例提供一種道閘設備及其充氣式信息展示裝置，以解決現有技術中硬質固定結構廣告牌存在的制造成本高、道閘擋桿起落時容易砸傷過往車輛以及拆裝不便的技術問題。

為解決上述問題，本實用新型實施一方面例提供了一種用于道閘擋桿上的充氣式信息展示裝置，所述充氣式信息展示裝置采用軟質材料制成，內部中空，設有充氣口，用于對中空結構的信息展示裝置內部進行充氣；所述充氣式信息展示裝置在充氣展開狀態下，其外表面設有待展示信息，中部設有容置孔，所述容置孔的截面大小及形狀與道閘擋桿的截面相適應，所述道閘擋桿插設于所述容置孔內，所述充氣式信息展示裝置從所述容置孔的端部位置與所述道閘擋桿可拆卸固定連接。

根據本實用新型一優選實施例，所述容置孔為通孔，所述道閘擋桿貫穿插設于所述容置孔內，所述充氣式信息展示裝置從所述容置孔兩端的端部位置與所述道閘擋桿固定連接。

根據本實用新型一優選實施例，所述充氣式信息展示裝置所采用的材料包括塑料、橡膠以及樹脂材料。

根據本實用新型一優選實施例，所述充氣口內設有單向氣閥。

根據本實用新型一優選實施例，所述充氣式信息展示裝置外表面的待展示信息設置形式包括噴涂、印刷以及張貼。

根據本實用新型一優選實施例，所述待展示信息包括廣告、通知單、海報。

根據本實用新型一優選實施例，所述充氣式信息展示裝置還包括設于所述充氣式信息展示裝置外表面或者內部的LED燈。

根據本實用新型一優選實施例，所述容置孔的端部設置有一體延伸出所述容置孔的安裝連接部，所述充氣式信息展示裝置通過所述安裝連接部與抱箍鎖緊件配合實現與所述道閘擋桿可拆卸固定連接。

根據本實用新型一優選實施例，所述安裝連接部進一步包括一體結構的固定部以及限位部，所述固定部一端與信息展示裝置的容置孔端部連接，另一端與所述限位部連接，所述限位部的高度突出于所述固定部，所述抱箍鎖緊件設于所述固定部的外側，所述限位部用于限定所述抱箍鎖緊件的位置，以防止所述抱箍鎖緊件從所述固定部滑離。

根據本實用新型一優選實施例，所述抱箍鎖緊件包括抱箍環以及鎖止螺栓，所述抱箍環的兩端分別設有通孔，所述鎖止螺栓插設于所述通孔并鎖緊。

為解決上述技術問題，本實用新型實施例還提供一種道閘設備，所述道閘設備包括道閘機箱、道閘擋桿以及上述實施例中任一項所述的充氣式信息展示裝置；所述道閘擋桿與所述道閘機箱連接，所述道閘機箱用于控制并驅動所述道閘擋桿的起落動作。

相對于現有技術，本實用新型提供的道閘設備及其充氣式信息展示裝置，通過設置可充氣式的軟質材料制成的信息展示裝置，道閘擋桿插入信息展示裝置中部的容置孔內，并固定連接；該充氣式信息展示裝置具有如下優點：1、此道閘設備及其充氣式信息展示裝置容易運輸、安裝方便；2、成本低、材料易購、加工方便；3、因信息展示裝置是充氣式的、彈性好，與車碰撞也不會、砸車，保證過往車輛安全和表面損傷進行保護；4、充氣畫面美觀大方、具有視覺沖擊力、適用性強；5、具有廣告、商業效益和晚上有LED燈照明顯示。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型道閘設備一優選實施例的整體結構示意圖；

圖2是道閘擋桿與充氣式信息展示裝置配合的結構示意圖；

圖3是圖2中的局部結構放大圖。

具體實施方式

下面結合附圖和實施例，對本實用新型作進一步的詳細描述。特別指出的是，以下實施例僅用于說明本實用新型，但不對本實用新型的范圍進行限定。同樣的，以下實施例僅為本實用新型的部分實施例而非全部實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

請參閱圖1，圖1是本實用新型道閘設備一優選實施例的整體結構示意圖，該道閘設備包括道閘機箱100、道閘擋桿200以及充氣式信息展示裝置300；其中，道閘擋桿200與道閘機箱100連接，道閘機箱100用于控制并驅動道閘擋桿200的起落動作，關于道閘機箱100以及道閘擋桿200的具體結構特征，不涉及本實用新型的關鍵技術點，且在本領域技術人員的理解范圍內，此處不再詳述，而充氣式信息展示裝置300的詳細技術特征介紹如下。

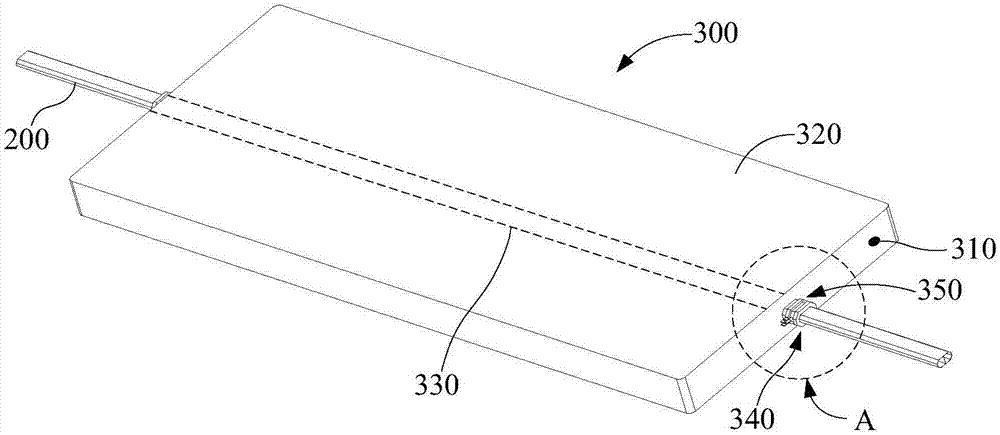

請一并參閱圖1和圖2，圖2是道閘擋桿與充氣式信息展示裝置配合的結構示意圖；該充氣式信息展示裝置300采用軟質材料制成，可以為塑料、橡膠以及樹脂等軟質且不透氣材料，在本領技術人員的理解范圍內，此處不再一一列舉。

充氣式信息展示裝置300內部中空，設有充氣口310，用于對中空結構320的信息展示裝置內部進行充氣；充氣口310上還可以設置單向氣閥，用于防止從充氣口310漏氣。

該充氣式信息展示裝置300在充氣展開狀態下，其外表面設有待展示信息(圖中未標示)，其中，待展示信息的設置形式包括在表面通過噴涂、印刷以及張貼等形式形成；而待展示信息包括廣告、通知單、海報等內容及形式的信息。另外需要說明的是，充氣式信息展示裝置300在充氣展開狀態下并不限于本實施例圖示中的長方體結構，還可以為圓柱狀、椎體、正方體等任意形狀。

另外，中空結構320的內部或者表面位置還可以設置LED燈(圖中未標示)，用于在夜晚或者環境光線暗的情況下照明，以保證可以使待展示信息清晰的顯示出來。

充氣式信息展示裝置300的中部設有容置孔330，容置孔330的截面大小及形狀與道閘擋桿200的截面相適應，道閘擋桿插設于容置孔內。為增加結構強度，容置孔330內壁的材料厚度可以較用于充氣的中空結構320位置更大一下，因為拆裝過程中，容置孔330的內壁容易磨損。

優選地，本實施例中的容置孔330為貫穿結構的通孔，道閘擋桿200貫穿插設于容置孔330內。而在其他實施例中容置孔330也可以為非貫穿通孔，道閘擋桿200一端插入的結構形式。

充氣式信息展示裝置300從容置孔330的端部位置與道閘擋桿200可拆卸固定連接。請參閱圖3，圖3是圖2中的局部結構放大圖；該容置孔330的端部設置有一體延伸出容置孔330的安裝連接部340，該充氣式信息展示裝置300通過安裝連接部340與抱箍鎖緊件350配合實現與道閘擋桿200可拆卸固定連接。

具體地，該安裝連接部340進一步包括一體結構的固定部341以及限位部342，固定部341一端與信息展示裝置的容置孔330端部連接，另一端與限位部342連接，限位部342的高度突出于固定部341，抱箍鎖緊件350設于固定部341的外側，限位部342用于限定抱箍鎖緊件350的位置，以防止抱箍鎖緊件350從所述固定部341滑離。

其中，該抱箍鎖緊件350包括抱箍環351以及鎖止螺栓(圖中未標示)，抱箍環351的兩端分別設有通孔3511，鎖止螺栓插設于通孔3511并鎖緊。

相對于現有技術，本實用新型提供的道閘設備及其充氣式信息展示裝置，通過設置可充氣式的軟質材料制成的信息展示裝置，道閘擋桿插入信息展示裝置中部的容置孔內，并固定連接；該充氣式信息展示裝置具有如下優點：1、此道閘設備及其充氣式信息展示裝置容易運輸、安裝方便；2、成本低、材料易購、加工方便；3、因信息展示裝置是充氣式、彈性好，與車碰撞也不會、砸車，保證過往車輛安全和表面損傷進行保護；4、充氣畫面美觀大方、具有視覺沖擊力、適用性強；5、具有廣告、商業效益和晚上有LED燈照明顯示。

以上所述僅為本實用新型的部分實施例，并非因此限制本實用新型的保護范圍，凡是利用本實用新型說明書及附圖內容所作的等效裝置或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
