本公開總體涉及顯示裝置和驅動該顯示裝置的方法。

背景技術：

1、隨著信息技術的發展，是用戶和信息之間的連接媒介的顯示裝置的重要性增加。因此，諸如液晶顯示裝置和有機發光顯示裝置的顯示裝置被越來越多地使用。

2、在最近的顯示裝置中，期望向用戶提供以高幀頻率變化的圖像的高速驅動功能和向用戶提供以低幀頻率變化的圖像的低速驅動功能。期望當顯示裝置以高頻和低頻被驅動時能夠提供具有相似亮度的圖像并且最小化閃爍的方法。

技術實現思路

1、實施例提供了可以最小化一幀中的亮度差的顯示裝置和驅動該顯示裝置的方法。

2、實施例還提供了當顯示裝置以相對高的頻率和相對低的頻率被驅動時可以最小化亮度差的顯示裝置和驅動該顯示裝置的方法。

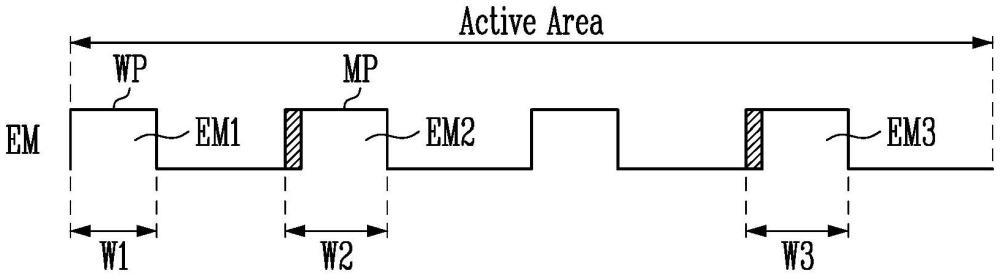

3、在本公開的實施例中，提供了一種顯示裝置，包括：像素，各自連接到掃描線當中的對應掃描線、數據線當中的對應數據線和發射控制線當中的對應發射控制線；以及發射驅動器，向發射控制線供應發射控制信號，其中，在一幀的有效區域期間，發射控制信號包括具有第一寬度的第一發射控制信號和具有第二寬度的至少一個第二發射控制信號。

4、在實施例中，發射驅動器可以在有效區域中的在其中向像素供應數據信號的寫入時段期間供應第一發射控制信號，并且在有效區域中的除了寫入時段之外的時段期間供應第二發射控制信號。

5、在實施例中，與第一寬度相比，第二寬度可以被設定為相對寬的寬度。

6、在實施例中，在有效區域中的除了寫入時段之外的時段期間，發射驅動器可以進一步供應具有第三寬度的第三發射控制信號。

7、在實施例中，與第一寬度相比，第三寬度可以被設定為相對寬的寬度，并且第二寬度和第三寬度可以被設定為彼此相等或不同的寬度。

8、在實施例中，第二發射控制信號可以被供應為有效區域中的第二有效區域發射控制信號，并且第三發射控制信號可以被供應為有效區域中的第四有效區域發射控制信號。

9、在實施例中，第二發射控制信號可以被供應為有效區域中的第二有效區域發射控制信號，并且第三發射控制信號可以被供應為有效區域中的第三有效區域發射控制信號。

10、在實施例中，顯示裝置可以進一步包括：時序控制器，控制發射驅動器。時序控制器可以包括儲存單元，在儲存單元中存儲第一寬度、第二寬度和第三寬度的信息。

11、在實施例中，時序控制器可以進一步包括：亮度確定器，亮度確定器對應于輸入數據以一幀為單位確定亮度。

12、在實施例中，時序控制器可以對應于亮度改變在其處供應第二發射控制信號和第三發射控制信號的位置。

13、在實施例中，當一幀的亮度被確定為相對高的亮度時，時序控制器可以將第二發射控制信號供應為有效區域中的第二有效區域發射控制信號，并且將第三發射控制信號供應為有效區域中的第三有效區域發射控制信號。

14、在實施例中，當一幀的亮度被確定為相對低的亮度時，時序控制器可以將第二發射控制信號供應為有效區域中的第三有效區域發射控制信號，并且將第三發射控制信號供應為有效區域中的第四有效區域發射控制信號。

15、在實施例中，時序控制器可以對應于亮度改變第二發射控制信號的第二寬度和第三發射控制信號的第三寬度。

16、在實施例中，時序控制器可以在一幀的亮度被確定為相對高的亮度時增加第二發射控制信號和第三發射控制信號的寬度，并且在一幀的亮度被確定為相對低的亮度時減小第二發射控制信號和第三發射控制信號的寬度。

17、在實施例中，第二寬度可以被設定為比第一寬度窄的寬度，并且發射驅動器可以在一幀的有效區域和空白區域期間以預定周期供應第一發射控制信號。

18、在實施例中，顯示裝置可以進一步包括控制發射驅動器的時序控制器，并且時序控制器可以以至少一幀為單位改變在其處供應第二發射控制信號的位置。

19、在本公開的實施例中，提供了一種驅動顯示裝置的方法，該顯示裝置包括像素，該像素的發射時間對應于發射控制信號被控制，該方法包括：在一幀的有效區域期間供應具有第一寬度的發射控制信號和具有不同于第一寬度的第二寬度的發射控制信號；并且在一幀的空白區域期間供應具有第一寬度的發射控制信號。

20、在實施例中，與第一寬度相比，第二寬度可以被設定為相對寬的寬度。

21、在實施例中，第二寬度的長度可以對應于一幀的亮度被改變。

22、在實施例中，具有第一寬度的發射控制信號可以在有效區域和空白區域中以預定周期供應。第二寬度可以被設定為比第一寬度窄的寬度，并且在其處供應具有第二寬度的發射控制信號的位置可以以至少一幀為單位改變。

技術特征：

1.一種顯示裝置，包括：

2.根據權利要求1所述的顯示裝置，其中，所述發射驅動器：

3.根據權利要求1所述的顯示裝置，其中，與所述第一寬度相比，所述第二寬度被設定為相對寬的寬度。

4.根據權利要求2所述的顯示裝置，其中，在所述有效區域中的除了所述寫入時段之外的所述時段期間，所述發射驅動器進一步供應具有第三寬度的第三發射控制信號。

5.根據權利要求4所述的顯示裝置，其中，與所述第一寬度相比，所述第三寬度被設定為相對寬的寬度，并且所述第二寬度和所述第三寬度被設定為彼此相等或不同的寬度。

6.根據權利要求4所述的顯示裝置，其中，所述第二發射控制信號被供應為所述有效區域中的第二有效區域發射控制信號，并且

7.根據權利要求4所述的顯示裝置，其中，所述第二發射控制信號被供應為所述有效區域中的第二有效區域發射控制信號，并且

8.根據權利要求4所述的顯示裝置，進一步包括：

9.根據權利要求8所述的顯示裝置，其中，所述時序控制器對應于所述亮度改變在其處供應所述第二發射控制信號和所述第三發射控制信號的位置。

10.根據權利要求8所述的顯示裝置，其中，所述時序控制器對應于所述亮度改變所述第二發射控制信號的所述第二寬度和所述第三發射控制信號的所述第三寬度。

技術總結
一種顯示裝置包括：像素，各自連接到掃描線當中的對應掃描線、數據線當中的對應數據線和發射控制線當中的對應發射控制線；以及發射驅動器，向發射控制線供應發射控制信號。在一幀的有效區域期間，發射控制信號包括具有第一寬度的第一發射控制信號和具有第二寬度的第二發射控制信號。

技術研發人員：樸炯完,金重賢
受保護的技術使用者：三星顯示有限公司
技術研發日：
技術公布日：2025/4/24
