本技術屬于景點宣傳，具體為一種便于安裝在車體上的展示板。

背景技術：

1、展示板是一種用于宣傳工作的展板，其表面可以印有廣告語、展示物品以及景區的簡介或圖片，一般的展示板僅可以通過放置在地面上進行靜止展示，因此導致展示范圍有限，為了提高展示范圍，可以將展示板安裝在車體上，因此需要一種便于安裝在車體上的展示板。

2、現有的景區展示板通過靜止放置在景區內或景區門口的方式將景區的基本信息以及景點圖片展示給游客，這樣的展示方式過于單一且展示范圍有限，難以擴大宣傳力度，并且，現有的展板為一體化設置，因此較大的展板移動起來較為不便，并且，現有的展板通過粘貼在景區車輛表面對景區信息進行展示，但是，粘貼的安裝方式難以對展示板進行更換，且在取下展示板后會在車輛表面殘留粘黏痕跡，影響車輛美觀。

技術實現思路

1、本實用新型的目的在于：為了解決上述安裝在車上的展示板難以更換、展示方式單一和攜帶不便的問題，提供一種便于安裝在車體上的展示板。

2、本實用新型采用的技術方案如下：一種便于安裝在車體上的展示板，包括車體、展示板a、展示板b、展示板c、透明安裝滑腔、廣告板，所述車體外部有展示板a、展示板b和展示板c，且展示板a、展示板b、展示板c內部均安裝有照明燈管，且三者表面均設置有背光板，所述展示板a、展示板b、展示板c表面均設置有透明安裝滑腔，所述透明安裝滑腔內部活動安裝有廣告板，且二者之間通過螺栓固定，所述車體外側設置有便于將展示板a、展示板b和展示板c拼接的拼接機構和便于將拼接后的各展示板安裝在車體上的安裝機構以及有效提高各展示板上的展示信息內容的展示效率的輔助機構。

3、其中，所述拼接機構包括拼接滑槽、拼接滑沿，其中，所述展示板a和展示板c一側均設置有拼接滑槽，所述展示板a和展示板b另一側均設置有拼接滑沿，且拼接滑沿的橫截面為矩形設置，且拼接滑沿與對應的拼接滑槽之間呈滑動契合設置。

4、其中，所述安裝機構包括支撐杠、防呆支撐槽、防呆支撐塊、掛槽、掛塊、彈簧阻尼器，其中，所述車體兩側均貼合設置有支撐杠，所述支撐杠頂部設置有防呆支撐槽，所述展示板a、展示板b和展示板c底部均設置有防呆支撐塊，且防呆支撐塊為等腰梯形設置，且防呆支撐塊與對應的防呆支撐槽之間呈契合設置，所述展示板a、展示板b和展示板c別面均設置有掛槽，所述車體兩側均貼合設置有掛塊，且掛塊為l形設置，且掛塊與掛槽內部掛接契合，所述掛槽內部底部安裝有彈簧阻尼器，且彈簧阻尼器的活動桿底端通過連接繩安裝有拉環，且拉環延伸至展示板a、展示板b和展示板c表面。

5、其中，所述輔助機構包括頂沿、照明燈、導光罩、安裝槽、usb揚聲器，其中，所述展示板a、展示板b和展示板c頂部均設置有頂沿，所述頂沿底部安裝有照明燈，所述頂沿底部靠近照明燈下方設置有導光罩，所述展示板c的頂沿另一側設置有安裝槽，所述安裝槽內部活動安裝有usb揚聲器。

6、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

7、1、本實用新型中，通過設置拼接機構，通過拼接滑槽、拼接滑沿之間配合使用，可以便捷的將三塊展示板進行拼接，并且，通過將展示板拆分為三塊，可以使展示板便于進行攜帶，更加節省存放時的占地面積。

8、2、本實用新型中，通過設置安裝機構，通過支撐杠、防呆支撐槽、防呆支撐塊、掛槽、掛塊、彈簧阻尼器之間配合使用，利用掛接的方式對展示板進行安裝和固定，有效提高展示板的安裝速度，并且便于對展示板進行拆裝更換，使展示板更容易安裝在汽車表面，并且可以利用彈簧阻尼器對安裝的各展示板進行減震防護，防止車輛移動過程中的顛簸使各展示板損壞。

9、3、本實用新型中，通過設置輔助機構，通過頂沿、照明燈、導光罩、安裝槽、usb揚聲器之間配合使用，利用照明燈可以在夜間對展示板進行照明，方便夜間行駛的車輛上的展示板的展示信息被行人看到，同時通過usb揚聲器循環播放展示板上的文字信息的語音版本，進而可以進一步增大展示范圍并提高展示效率。

技術特征：

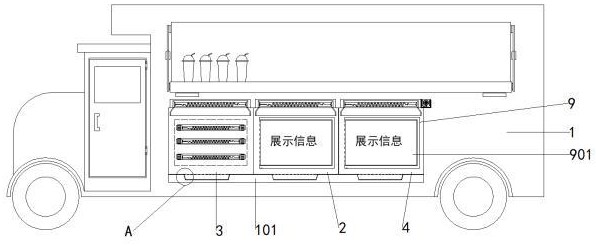

1.一種便于安裝在車體上的展示板，包括車體（1）、展示板a（2）、展示板b（3）、展示板c（4）、透明安裝滑腔（9）、廣告板（901），所述車體（1）外部有展示板a（2）、展示板b（3）和展示板c（4），且展示板a（2）、展示板b（3）、展示板c（4）內部均安裝有照明燈管，且三者表面均設置有背光板，所述展示板a（2）、展示板b（3）、展示板c（4）表面均設置有透明安裝滑腔（9），所述透明安裝滑腔（9）內部活動安裝有廣告板（901），且二者之間通過螺栓固定，其特征在于：所述車體（1）外側設置有便于將展示板a（2）、展示板b（3）和展示板c（4）拼接的拼接機構和便于將拼接后的各展示板安裝在車體（1）上的安裝機構以及有效提高各展示板上的展示信息內容的展示效率的輔助機構。

2.如權利要求1所述的一種便于安裝在車體上的展示板，其特征在于：所述拼接機構包括拼接滑槽（201）、拼接滑沿（202），其中，所述展示板a（2）和展示板c（4）一側均設置有拼接滑槽（201），所述展示板a（2）和展示板b（3）另一側均設置有拼接滑沿（202）。

3.如權利要求1所述的一種便于安裝在車體上的展示板，其特征在于：所述安裝機構包括支撐杠（101）、防呆支撐槽（102）、防呆支撐塊（203）、掛槽（7）、掛塊（8）、彈簧阻尼器（10），其中，所述車體（1）兩側均貼合設置有支撐杠（101），所述支撐杠（101）頂部設置有防呆支撐槽（102），所述展示板a（2）、展示板b（3）和展示板c（4）底部均設置有防呆支撐塊（203），所述展示板a（2）、展示板b（3）和展示板c（4）別面均設置有掛槽（7），所述車體（1）兩側均貼合設置有掛塊（8），所述掛槽（7）內部底部安裝有彈簧阻尼器（10）。

4.如權利要求1所述的一種便于安裝在車體上的展示板，其特征在于：所述輔助機構包括頂沿（5）、照明燈（501）、導光罩（502）、安裝槽（6）、usb揚聲器（601），其中，所述展示板a（2）、展示板b（3）和展示板c（4）頂部均設置有頂沿（5），所述頂沿（5）底部安裝有照明燈（501），所述頂沿（5）底部靠近照明燈（501）下方設置有導光罩（502），所述展示板c（4）的頂沿（5）另一側設置有安裝槽（6），所述安裝槽（6）內部活動安裝有usb揚聲器（601）。

5.如權利要求2所述的一種便于安裝在車體上的展示板，其特征在于：所述拼接滑沿（202）的橫截面為矩形設置，且拼接滑沿（202）與對應的拼接滑槽（201）之間呈滑動契合設置。

6.如權利要求3所述的一種便于安裝在車體上的展示板，其特征在于：所述掛塊（8）為l形設置，且掛塊（8）與掛槽（7）內部掛接契合，且防呆支撐塊（203）為等腰梯形設置，且防呆支撐塊（203）與對應的防呆支撐槽（102）之間呈契合設置，且彈簧阻尼器（10）的活動桿底端通過連接繩安裝有拉環，且拉環延伸至展示板a（2）、展示板b（3）和展示板c（4）表面。

技術總結
本技術公開了一種便于安裝在車體上的展示板，屬于景點宣傳技術領域，包括車體、展示板A、展示板B、展示板C、透明安裝滑腔、廣告板，車體外部有展示板A、展示板B和展示板C，車體外側設置有便于將展示板A、展示板B和展示板C拼接的拼接機構和便于將拼接后的各展示板安裝在車體上的安裝機構以及有效提高各展示板上的展示信息內容的展示效率的輔助機構。本技術通過設置安裝機構，利用掛接的方式對展示板進行安裝和固定，有效提高展示板的安裝速度，并且便于對展示板進行拆裝更換，使展示板更容易安裝在汽車表面，并且可以利用彈簧阻尼器對安裝的各展示板進行減震防護，防止車輛移動過程中的顛簸使各展示板損壞。

技術研發人員：吳登峰
受保護的技術使用者：寧夏創謹科技信息咨詢服務有限公司
技術研發日：20240311
技術公布日：2025/4/24
